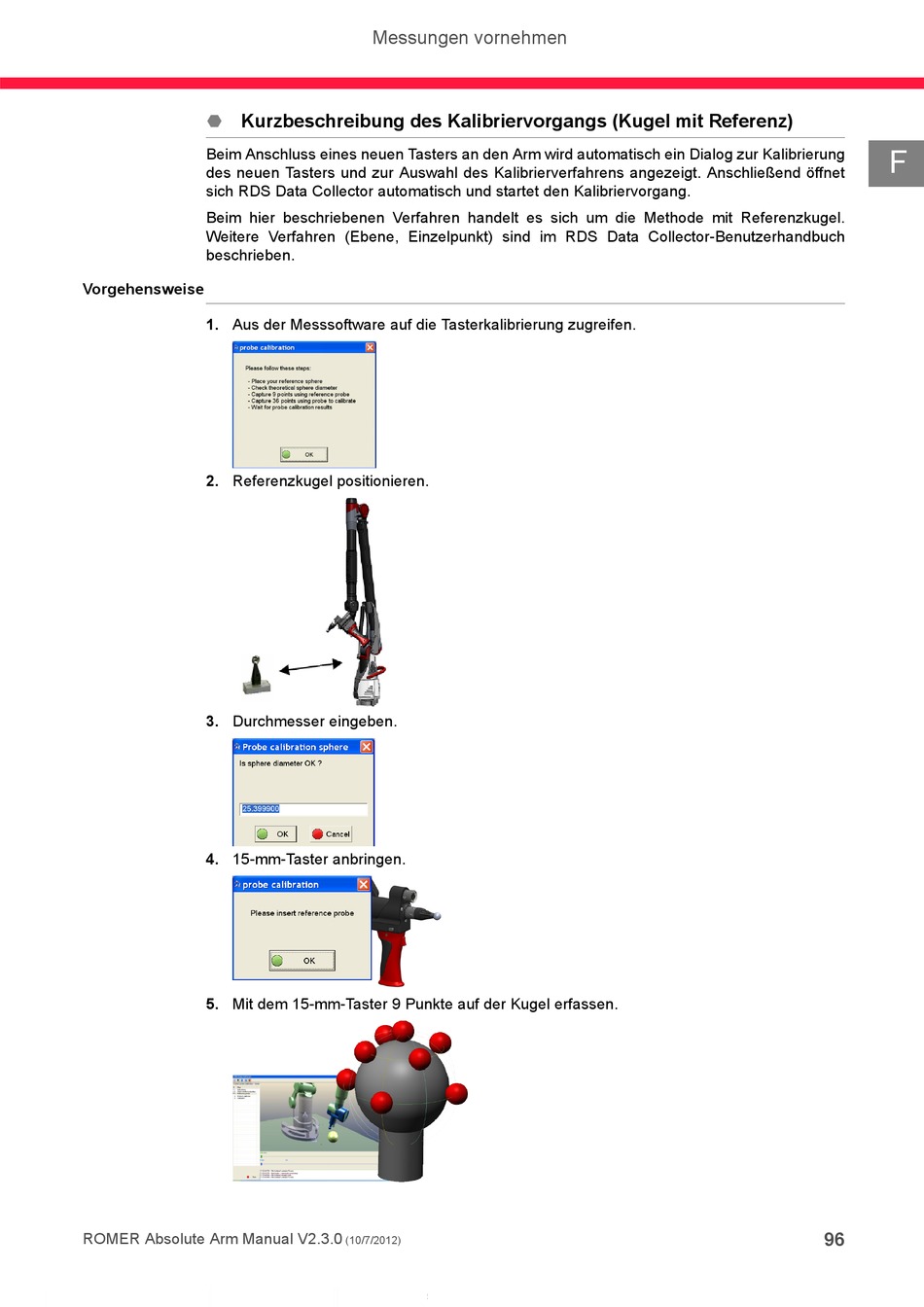

Kurzbeschreibung des Kalibriervorgangs (Kugel mit Referenz)
Beim Anschluss eines neuen Tasters an den Arm wird automatisch ein Dialog zur Kalibrierung
des neuen Tasters und zur Auswahl des Kalibrierverfahrens angezeigt. Anschließend öffnet
sich RDS Data Collector automatisch und startet den Kalibriervorgang.
Beim hier beschriebenen Verfahren handelt es sich um die Methode mit Referenzkugel.
Weitere Verfahren (Ebene, Einzelpunkt) sind im RDS Data Collector-Benutzerhandbuch
beschrieben.
Vorgehensweise
1. Aus der Messsoftware auf die Tasterkalibrierung zugreifen.
2. Referenzkugel positionieren.
3. Durchmesser eingeben.
4. 15-mm-Taster anbringen.
5. Mit dem 15-mm-Taster 9 Punkte auf der Kugel erfassen.
