Verwendung von Aberlink 3D


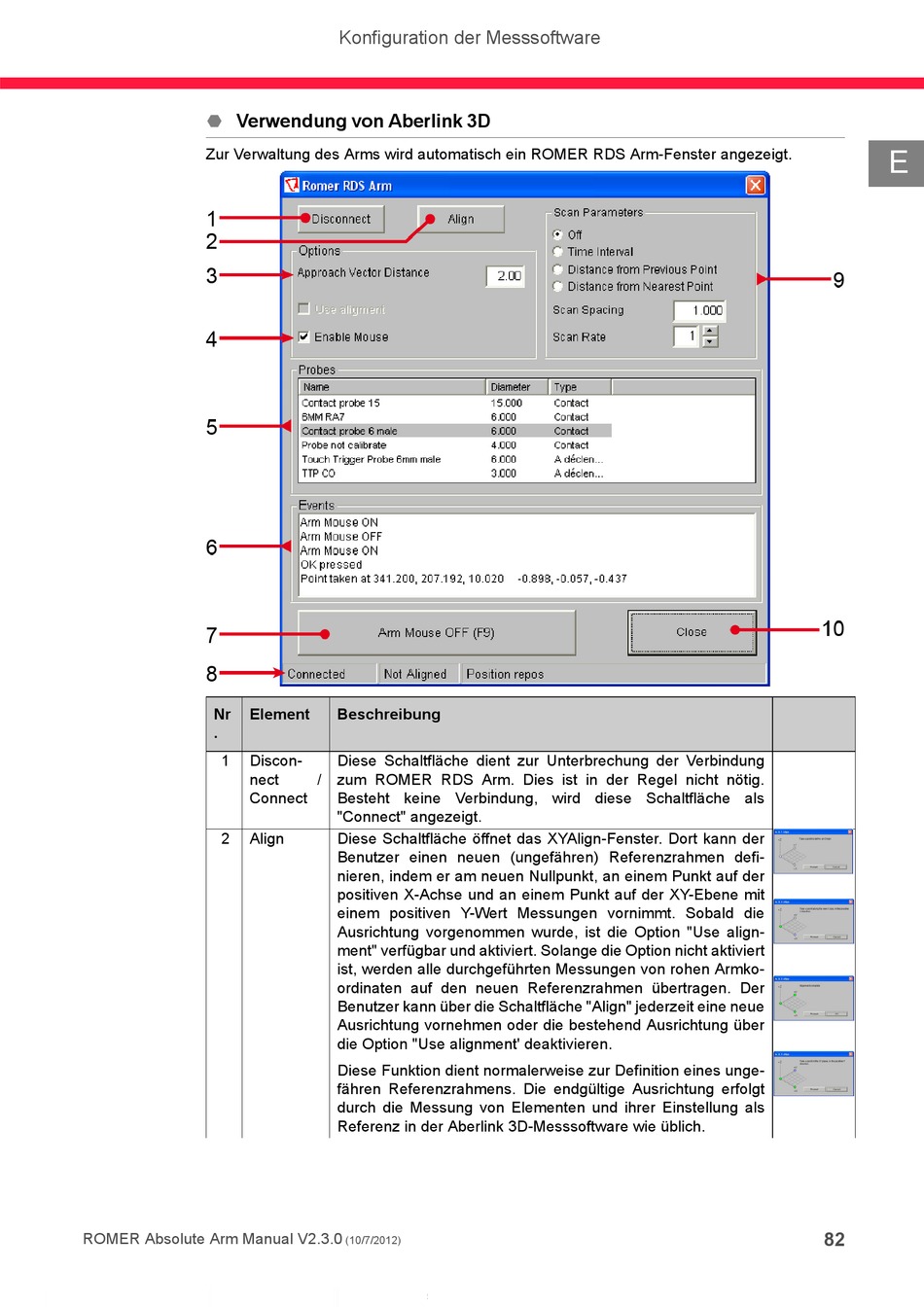

Zur Verwaltung des Arms wird automatisch ein ROMER RDS Arm-Fenster angezeigt.
Nr Element
.
1 Discon-
nect
Connect
2 Align
ROMER Absolute Arm Manual V2.3.0
Konfiguration der Messsoftware
Beschreibung
Diese Schaltfläche dient zur Unterbrechung der Verbindung
/ zum ROMER RDS Arm. Dies ist in der Regel nicht nötig.
Besteht keine Verbindung, wird diese Schaltfläche als
"Connect" angezeigt.
Diese Schaltfläche öffnet das XYAlign-Fenster. Dort kann der
Benutzer einen neuen (ungefähren) Referenzrahmen defi-
nieren, indem er am neuen Nullpunkt, an einem Punkt auf der
positiven X-Achse und an einem Punkt auf der XY-Ebene mit
einem positiven Y-Wert Messungen vornimmt. Sobald die
Ausrichtung vorgenommen wurde, ist die Option "Use align-
ment" verfügbar und aktiviert. Solange die Option nicht aktiviert
ist, werden alle durchgeführten Messungen von rohen Armko-
ordinaten auf den neuen Referenzrahmen übertragen. Der
Benutzer kann über die Schaltfläche "Align" jederzeit eine neue
Ausrichtung vornehmen oder die bestehend Ausrichtung über
die Option "Use alignment' deaktivieren.
Diese Funktion dient normalerweise zur Definition eines unge-
fähren Referenzrahmens. Die endgültige Ausrichtung erfolgt
durch die Messung von Elementen und ihrer Einstellung als
Referenz in der Aberlink 3D-Messsoftware wie üblich.
