Römer ROMER SE Benutzerhandbuch Seite 57

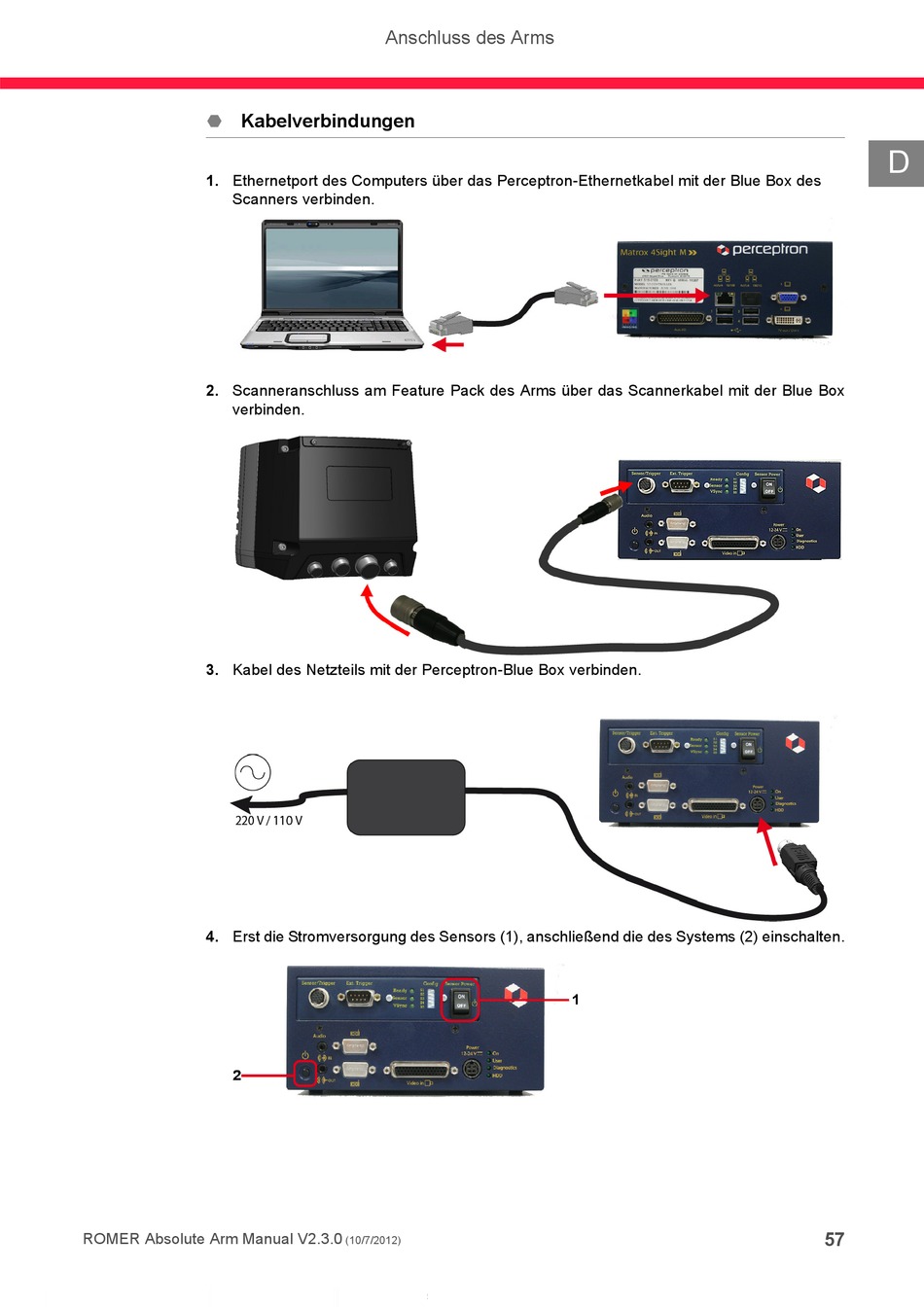

Kabelverbindungen
1. Ethernetport des Computers über das Perceptron-Ethernetkabel mit der Blue Box des
Scanners verbinden.
2. Scanneranschluss am Feature Pack des Arms über das Scannerkabel mit der Blue Box
verbinden.
3. Kabel des Netzteils mit der Perceptron-Blue Box verbinden.
4. Erst die Stromversorgung des Sensors (1), anschließend die des Systems (2) einschalten.
ROMER Absolute Arm Manual V2.3.0
Anschluss des Arms
(10/7/2012)
D
57
