INBETRIEBNAHME
12

Konfiguration

12.1

Einstellung des Analogausgangs

12.2 Einstellung des Schaltausgangs über die Teach-in-Schnellzugriffstaste (-/Q1)
22

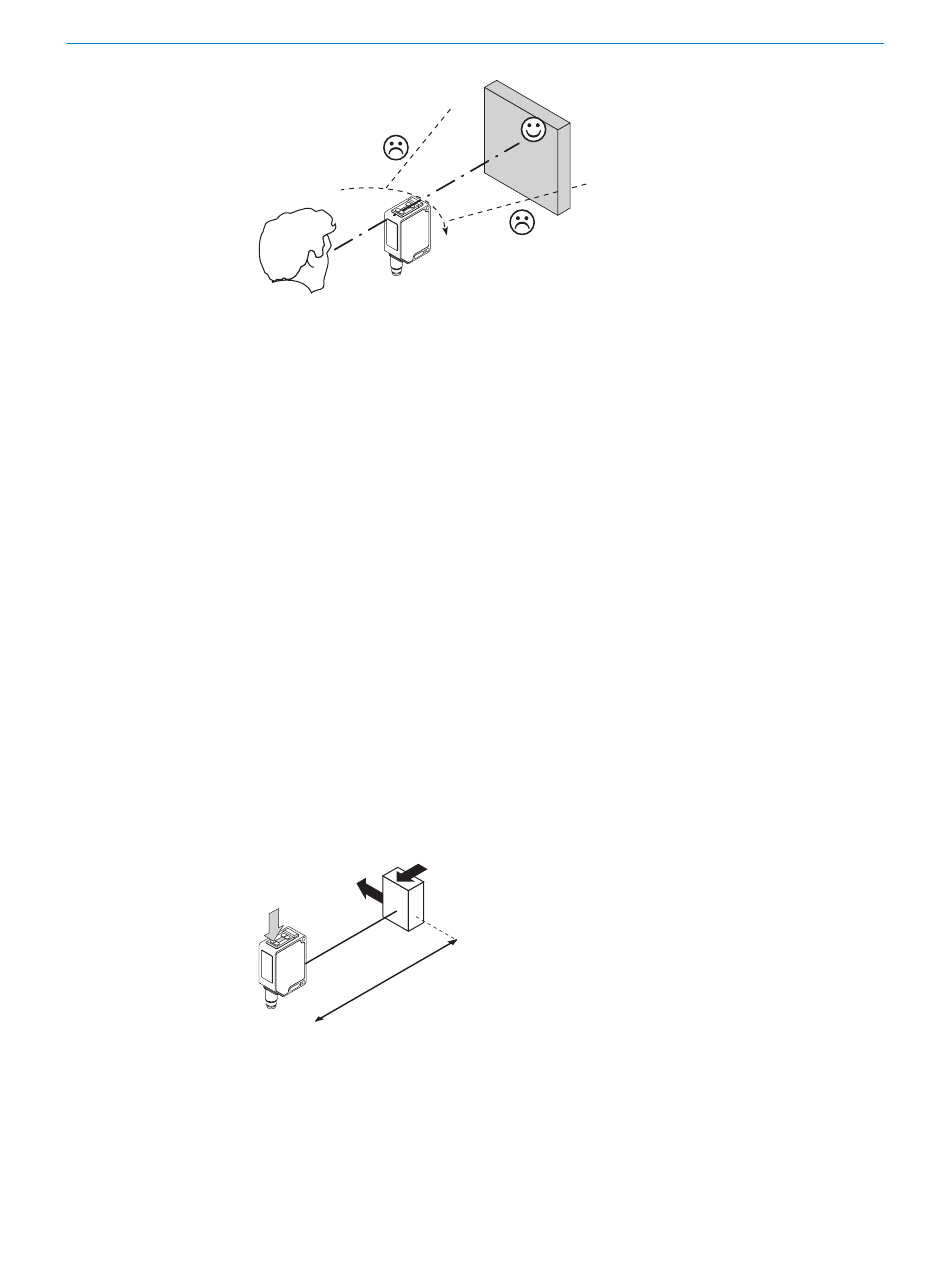

Abbildung: E
Parametrierung durchführen:
Der Analogausgang ist werksseitig wie folgt eingestellt:
4 mA = 0 mm
20 mA = 3000 mm
Weitere Einstellungen siehe „Einstellung des Analogausgangs, des Schaltausgangs
sowie weitere Parametrierungen des Sensors über das Menü", Seite
Durch Drücken der Teach-in-Schnellzugriffstaste > 1 s wird der Schaltabstand einge‐
stellt. Teach-in-Tasten nicht mit spitzen Gegenständen betätigen. Wir empfehlen, den
Schaltabstand in das Objekt zu legen, z. B. siehe Grafik F. Nachdem der Schaltabstand
eingestellt worden ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund
wird dabei ausgeblendet und der Schaltausgang ändert sich (siehe Grafik C).
Schaltausgang ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C
heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatzbedingungen
prüfen. Siehe Abschnitt Fehlerdiagnose.
Q1
Abbildung 4: F
23.
