Inbetriebnahme
WIG-Schweißen
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼", Schweißstrom "-"
festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Potibrenner und 12-polig bei Up/Down-Brenner
mit Anzeige) stecken und festziehen.
6.7.2
Anschluss Werkstückleitung
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
6.7.3

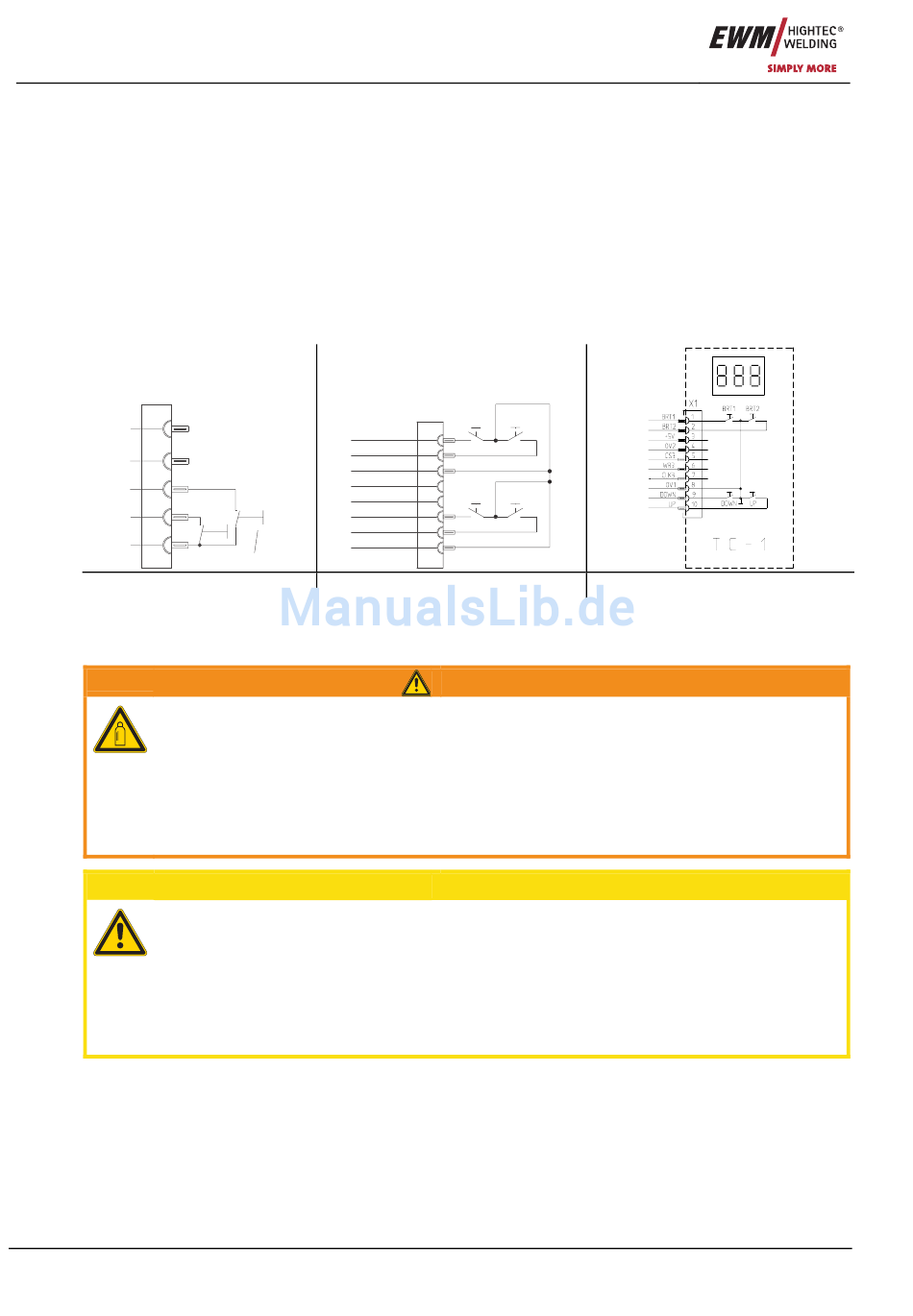

Brenneranschlussvarianten, Anschlussbelegungen
5
4
3
2
1
BT
5-polige Steuerleitung
6.7.4
Schutzgasversorgung
Falsche Handhabung von Schutzgasflaschen!
Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge
führen.
•
Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen sichern!
•
Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des Schweißbrenners
führen!
•
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
62
BT1
BT2
0V
Uref 10V
Uref 10V
IH-Down
Up
I1
Poti UD/ein
Poti UD/ein
I2
8-polige Steuerleitung
BT1
BT2
A
+
-
B
C
D
Down
Up
E
F
+
-
G
H
Abbildung 6-3
WARNUNG
VORSICHT
12-polige Steuerleitung
Art. Nr.: 099-000097-EWM00
