Gerätebeschreibung

TETRIX 180 COMFORT

4 Gerätebeschreibung
Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt.
Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel
Zubehör).
4.1 TETRIX 180 COMFORT
4.1.1

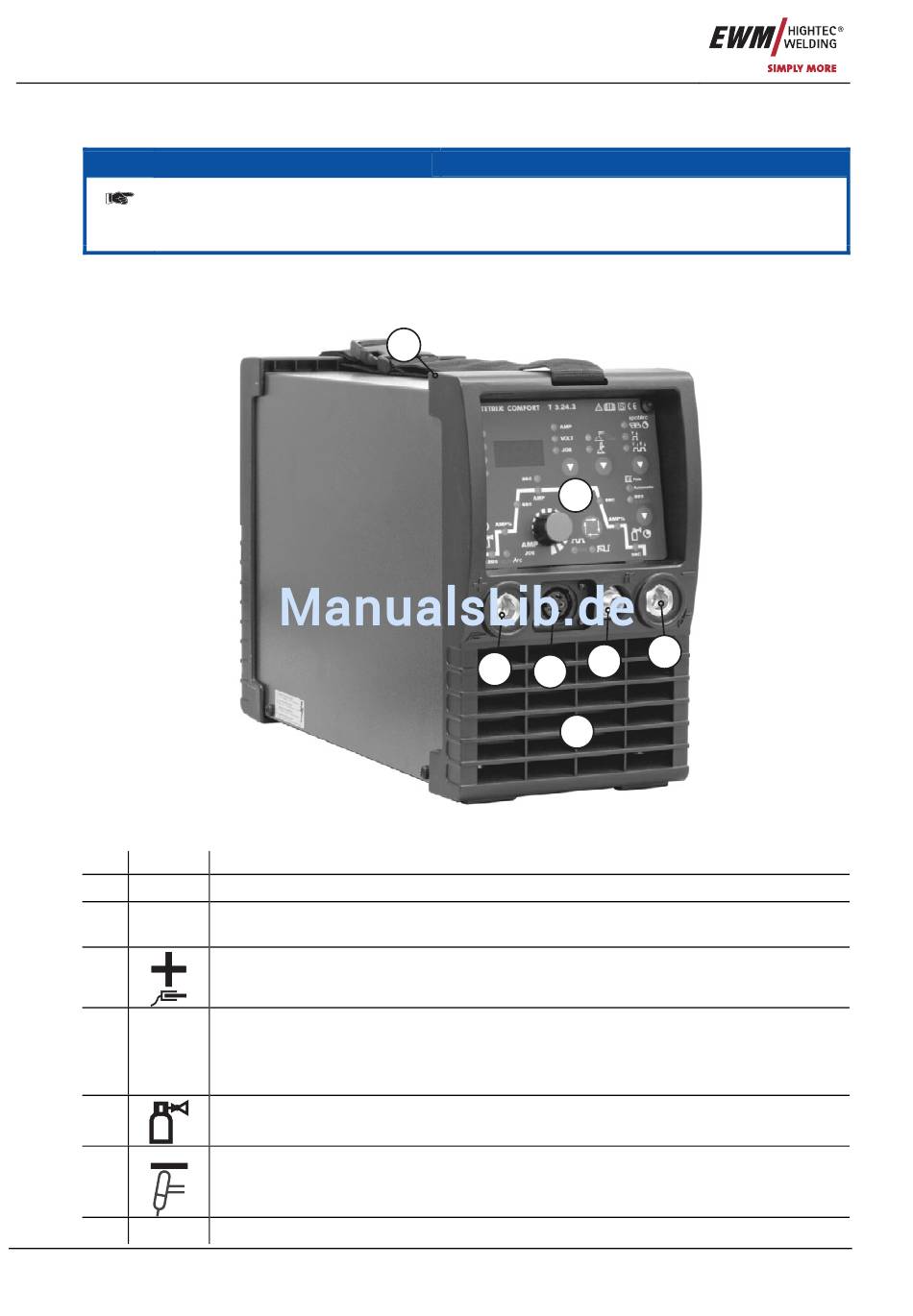

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
16
Beschreibung 0
Transportgurt
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Anschlussbuchse, 5-polig / 8-polig / 12-polig
5-polig: Steuerleitung WIG-Standardbrenner
8-polig: Steuerleitung WIG-Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG-Up/Downbrenner mit Anzeige (Option)
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Eintrittsöffnung Kühlluft
HINWEIS
1
2
3
4
Abbildung 4-1
6
5
7
Art. Nr.: 099-000097-EWM00
