IKA LR 1000 basic Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für LR 1000 basic:
- Betriebsanleitung (28 Seiten) ,
- Betriebsanleitung (83 Seiten)
Verwandte Anleitungen für IKA LR 1000 basic
Inhaltszusammenfassung für IKA LR 1000 basic

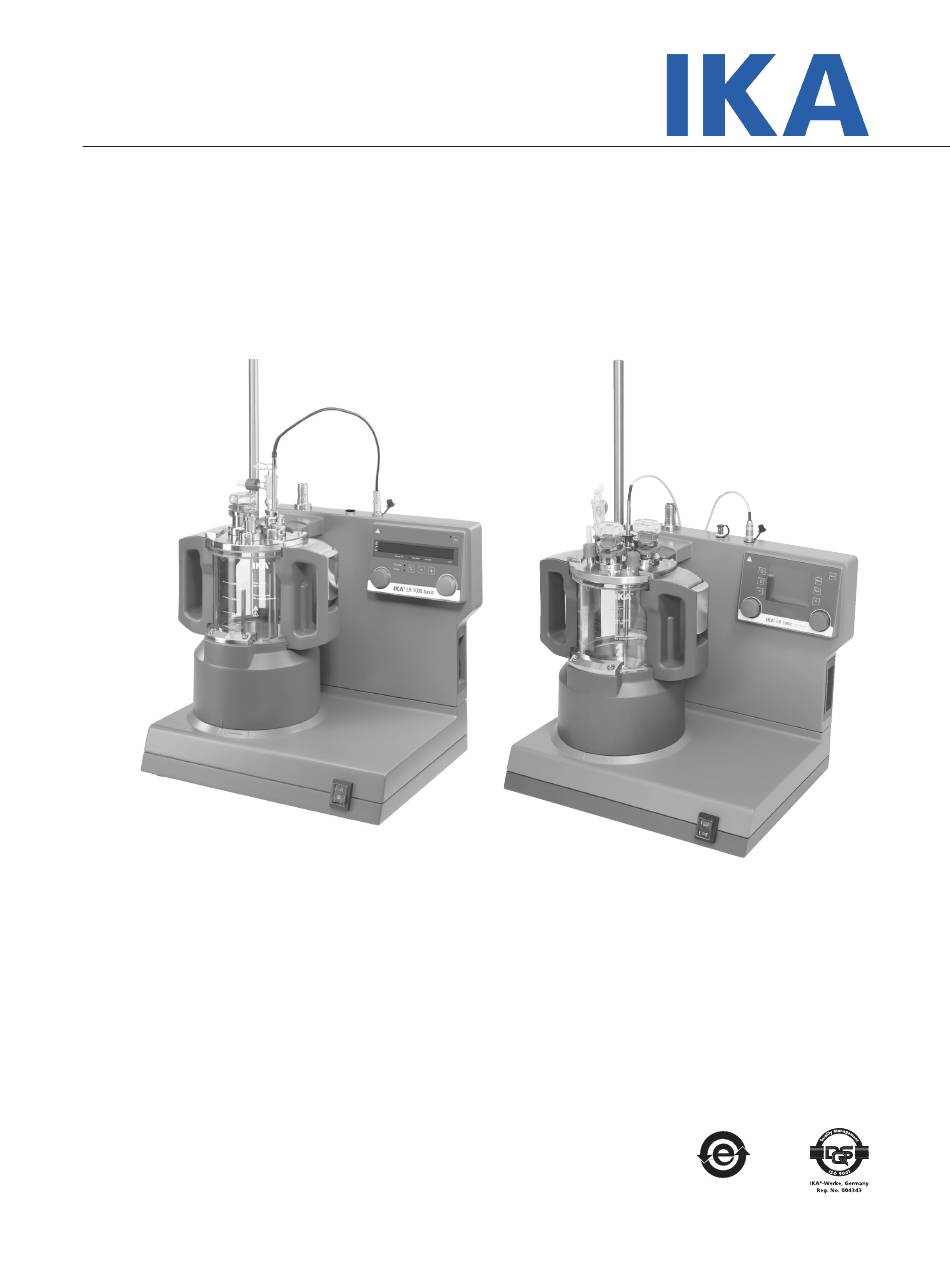

- Seite 1 20000023423 LR 1000 basic/control_112018 IKA LR 1000 basic IKA LR 1000 control Betriebsanleitung Ursprungssprache Operating instructions Mode d’emploi Руководство по эксплуатации RU 使用说明 ZH 97 사용 설명서 取扱説明書...

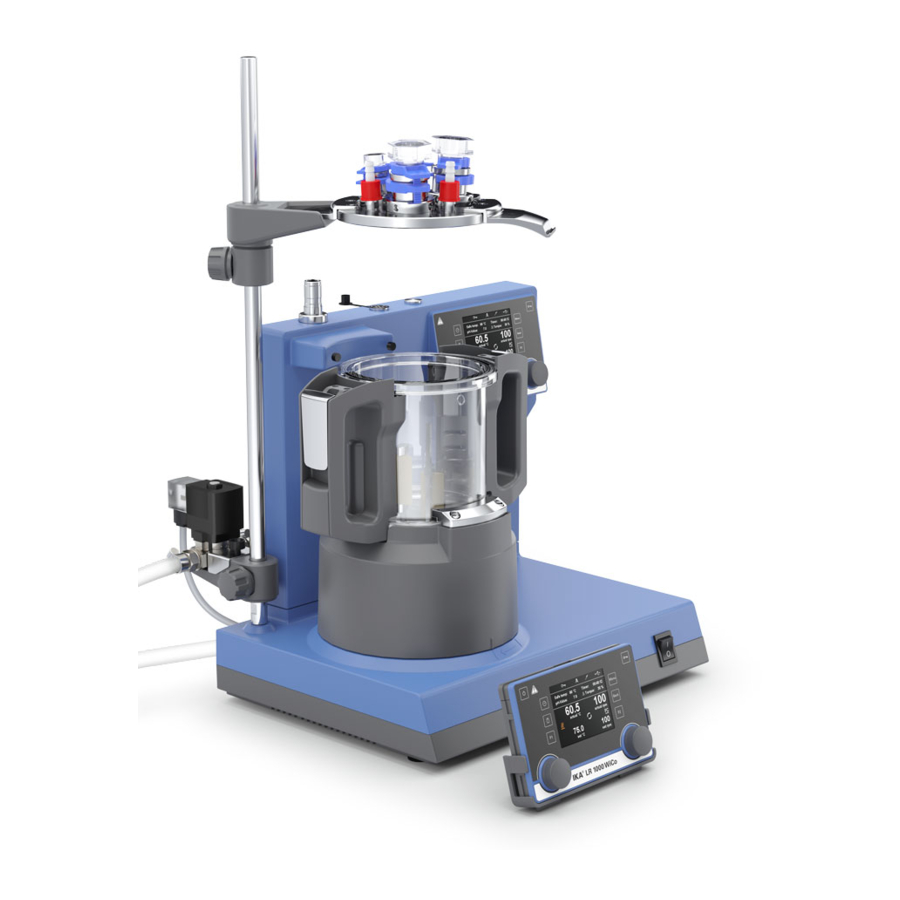

- Seite 2 Geräteaufbau / Device setup Der IKA LR 1000 basic/control Laborreaktor umfasst: IKA LR 1000 basic/control laboratory reactor comprises: LR 1000 basic/control base: LR 1000 basic/control base: 12 13 14 15 Fig. 2 Fig. 3 Pos. Bezeichnung USB-Schnittstelle Geräteschalter RS 232-Schnittstelle...
-
Seite 4: Emplacements Dangereux
Reaktorgefäß (LR 1000.1): Pos. Bezeichnung Glasgefäß (Borosilikatglas 3.3) Griff Deckelverriegelung Gefäßverriegelung Ankerrührer NS 29/32 (1x) NS 14/23 (3x) Schliffklemme NS 29/32 (1x) Stopfen NS 29/32 (1x) Schliffklemme NS 14/23 (3x) Stopfen NS 14/23 (2x) Vakuumhahn NS 14/23 (1x) Pos. Description Glass vessel (Borosilicate glass 3.3) Handle Cover latch... - Seite 5 위치 설명 유리 베셀 (붕규산 유리 3.3) 핸들 커버 래치 베셀 고정대고정대 앵커 교반기 NS 29/32 (1x) NS 14/23 (3x) 안전 클립 NS 29/32 (1x) 스토퍼 NS 29/32 (1x) 안전 클립 NS 14/23 (3x) 스토퍼 NS 14/23 (2x) 진공 콕 NS 14/23 (1x) Reaktorgefäß...
- Seite 7 Gefahrenstellen / Dangerous spots Fig. 5.1 Fig. 5.2...
-
Seite 9: Inhaltsverzeichnis
2014/35/EU entspricht und mit den folgenden Normen und normativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-2-010, EN 61010-2-051, EN 61326-1, EN 60529 und EN ISO 12100. Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika.com angefordert werden. Zeichenerklärung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod oder GEFAHR schwerer Verletzung führen kann. -
Seite 10: Sicherheitshinweise
Weiterhin ist zu beachten, dass der Geräte • Je nach Applikation und Materialien können Gefahren Schalter des IKA Gerätes unverzüglich, direkt und ge- durch Kontakt oder Einatmen von giftigen Flüssigkeiten, fahrlos erreichbar sein muss. Gasen, Nebeln, Dämpfen oder Stäuben ausgehen. - Seite 11 Steigern Sie die Drehzahl langsam. spannung übereinstimmen. Heizung Zubehör Verbrennungsgefahr! Seien Sie • Arbeiten Sie nur mit von IKA zugelassenen Zubehörteilen! GEFAHR vorsichtig, wenn Sie den Heiz- • Verwenden Sie nur original IKA Ersatzteile! block und das Glasgefäß be- •...
-
Seite 12: Lieferumfang
Bestimmungsgemäße Verwendung Verwendung Verwendungsgebiet (nur Innenbereich) Das IKA LR 1000 System ist ein modulares Reaktorsystem. - Laboratorien - Schulen Es wurde für die Nachbildung und Optimierung von che- - Apotheken - Universitäten mischen Reaktionsprozessen sowie für Misch-, Dispergier- Das Gerät ist für den Einsatz in allen Bereichen geeignet und Homogenisierprozesse im Modellmaßstab konzipiert... -
Seite 13: Aufstellen
Schrauben Sie den Stativstange mit dem mitgelieferten Dop- control base: pelmaulschlüssel am Gehäuse des LR 1000 basic/control bis Stellen Sie das LR 1000 basic/control auf eine ebene, stabi- zum Anschlag fest. le, saubere und rutschfeste Arbeitsfläche. Setzen Sie das Laborreaktorgefäß vorsichtig auf die LR 1000 ... -
Seite 14: Sicherheitstemperaturbegrenzung
Der Reaktor kann über den Anschluss (13, 14 - siehe Fig. 3) auf der Rückseite des Gerätes an einen externen Kühler (z.B. IKA RC 2 basic oder RC 2 control) angeschlossen werden. Die Einlass- und Auslassanschlüsse auf der Rückseite des Gerätes sind entsprechend gekennzeichnet. -
Seite 15: Bedienelemente Und Display
Bedienelemente und Display LR 1000 basic: Fig. 11 Pos. Bezeichnung Funktion Dreh-/Druckknopf: Startet/stoppt die Rührfunktion Ändert die Einstellungen der Rührgeschwindigkeit Dreh-/Druckknopf: Startet/stoppt die Heizfunktion Ändert die Temperatureinstellungen Taste Counter/Timer (C/T): Schaltet zwischen den Funktionen “Counter“ und “Timer“ um. Timer “+“: Erhöht den “Timerwert“... - Seite 16 LR 1000 control: Fig. 12 Position Bezeichnung Funktion Dreh-/Druckknopf: Startet/stoppt die Rührfunktion Ändert die für das Rühren eingestellte Drehzahl im Arbeitsbildschirm Dient dem Navigieren, Auswählen und Ändern der Einstellungen im Menü Dreh-/Druckknopf: Startet/stoppt die Heizfunktion Ändert die Temperatureinstellungen im Arbeitsbildschirm Tastensperre: Deaktiviert/Aktiviert die Funktion der Tasten und des Dreh-/Druckknopf Taste “Menu”:...
-
Seite 17: Inbetriebnahme
Gerät kann beschädigt werden. det sein (Schutzleiterkontakt). Beachten Sie die in den “Technischen Daten“ aufgeführten Umgebungsbedingungen. • LR 1000 basic: Einschalten des Geräts: Betriebsart Nach dem Einschalten am Netzschalter auf der Vordersei- Es kann zwischen den Betriebsarten A, B und C gewählt te des Geräts wird ein Selbsttest durchgeführt, bei dem... - Seite 18 Funktionen Counter und Timer Funktion Timer Funktion Counter: Beim Start der Funktion Heizen, wird gleichzeitig der Coun- Die Tasten Timer (+) (D, siehe Fig. 11) oder Timer (-) (E, siehe ter aktiviert. Fig. 11) dienen zum Einstellen der Heizdauer. Beträgt der Timerwert mehr als 1 Stunde, wechselt die Anzeige vom Die Anzeige des Counters ist 4-stellig.
-
Seite 19: Menü-Navigation
Erläuterung der Symbole auf dem Arbeitsbildschirm: Symbol des Temperaturfühlers: Die angezeigten Symbole variieren je nach Status und Einstel- Dieses Symbol zeigt, dass der externe Temperatursensor ge- lungen des Geräts. Auf dem nachstehenden Bildschirm sind steckt ist. die wichtigsten Symbole des Arbeitsbildschirms abgebildet. Betriebsart: Dieses Symbol zeigt die ausgewählte Betriebsart (A, B, C) Safe Temp.: 200 °C Timer: 00:00:00... - Seite 20 Menüstruktur Werkseinstellung Rühren Drehmoment-Trendmessung ………………………………………... - Intervallmodus Betrieb/Stopp ……………………………… - Intervall Betriebszeit…..………. 01:00 [mm:ss] Stoppzeit……………... 00:10 [mm:ss] Drehzahlgrenze …………………………………………………………… 150 rpm Regelmodus Genau ………………………………………….. aktiviert Heizen Schnell …………………………………………. - Grenzen Mediumsgrenze ………………………………… 120 Information der Grenzwerte Medium …... 120 Grenzwerte Heizblock ……………..
- Seite 21 Menü (Details): Temperaturfühler: Unter der Option “Kalibrierung” können Sie den externen Rühren: Temperaturfühler kalibrieren. Messung des Drehmomenttrends: Durch die Drehmoment Trendmessung kann auf den Vis- Wiegen: kositätsverlauf des Reaktionsmediums rückgeschlossen Messung: werden. Die Geräte sind nicht für die Messung absoluter Mit der Wiegefunktion kann der Anwender einfache Wie- Viskosität ausgelegt.
-
Seite 22: Einstellungen
Löschen: Betriebsart: Wenn ein ausgewähltes Programm durch Drücken mit dem Betriebsart A: Dreh-/ Drückknopf auf die Menüoption „Löschen“ gelöscht Nach Einschalten/Netzunterbrechung kein automatischer wird, werden alle Programmparameter geleert. Das Symbol Neustart der Funktionen. verschwindet. Betriebsart B: View (Ansicht): Details zum ausgewählten Programm anzeigen. Nach Einschalten/Netzunterbrechung automatischer Neu- start der Funktionen, abhängig von vorherigen Einstellungen. -
Seite 23: Schnittstellen Und Ausgänge
Die Befehle werden in Großbuchstaben übertragen. USB Geräte-Treiber • Befehle und Parameter sowie aufeinanderfolgende Pa- Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit rameter werden durch wenigstens ein Leerzeichen ge- USB Schnittstelle unter trennt (Code: hex 0x20). http://www.ika.com/ika/lws/download/usb-driver.zip und •... - Seite 24 Nachfolgend sehen Sie eine Übersicht der von den IKA Control- Geräten verstandenen (NAMUR)-Befehlen. Verwendete Abkürzungen: X,y = Numerrierungsparameter (Integerzahl) X = 1 Pt100 Mediums-Temperatur (externer Messfühler) X = 2 Temperatur (Heizblock) Variablenwert, Integerzahl X = 3 Sicherheitstemperatur Variablenwert, Fließkommazahl X = 4...
- Seite 25 “Watchdog” Funktion, Überwachung des seriellen “Watchdog”– Modus 1 Datenflusses Tritt eine Unterbrechung der Datenkommunikation (länger Findet nach der Aktivierung dieser Funktion (siehe Na- als die eingestellte Watchdogzeit) auf, werden die Funkti- mur Befehle), innerhalb der gesetzten Überwachungszeit onen Heizen und Schütteln abgeschaltet und es wird PC 1 (“Watchdogzeit”), keine erneute Übertragung dieses Be- angezeigt.
-
Seite 26: Wartung Und Reinigung
Drehen Sie das Glasrohr mit den Griffen um (siehe Fig. 21). Demontieren des Reaktorgefäßes: Lösen Sie die beiden Schrauben an der Unterseite der Griffe Nehmen Sie das Reaktorgefäß vom LR 1000 basic/control mit einem Schraubendreher. base herunter. Entfernen Sie den Reaktordeckel vom Reaktorgefäß. -
Seite 27: Ersatzteilbestellung
Nun können Sie den Ankerrührer wie in Fig. 25 dargestellt Reinigen Sie das IKA Gerät nur mit diesen von IKA freigege- demontieren. benen Reinigungsmitteln: Entfernen Sie die O-Ringe vorsichtig von Hand oder mit ei- Verschmutzung Reinigungsmittel nem stumpfen Werkzeug. Farbstoffe... -
Seite 28: Fehlercodes
Nur für LR 1000 basic! Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder bei einem anderen Fehler: • wenden Sie sich bitte an die IKA Serviceabteilung • senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein. -
Seite 29: Zubehör
Zubehör T 25 digital Dispergierer S 25 KV - 25 F Dispergierwerkzeug S 25 KV - 25 G Dispergierwerkzeug Weiteres Zubehör siehe www.ika.com. Produktberührende Werkstoffe Reaktordeckel AISI 316 L / AISI 316 TI / PTFE / Borosilikatglas 3.3 Boden AISI 316 L / AISI 316 TI Reaktorgefäß... -
Seite 30: Technische Daten
Technische Daten LR 1000 basic LR 1000 control Nennspannung 100 – 120 Frequenz 50 / 60 Aufnahmeleistung 1200 Max. Viskosität mPas 100000 Nutzvolumen 300 – 1000 Nutzvolumen mit Dispergierwerkzeug 500 – 1000 Erreichbares Vakuum mbar Drehzahlbereich 10 – 150 Drehzahlanzeige Auflösung der Drehzahleinstellung...
