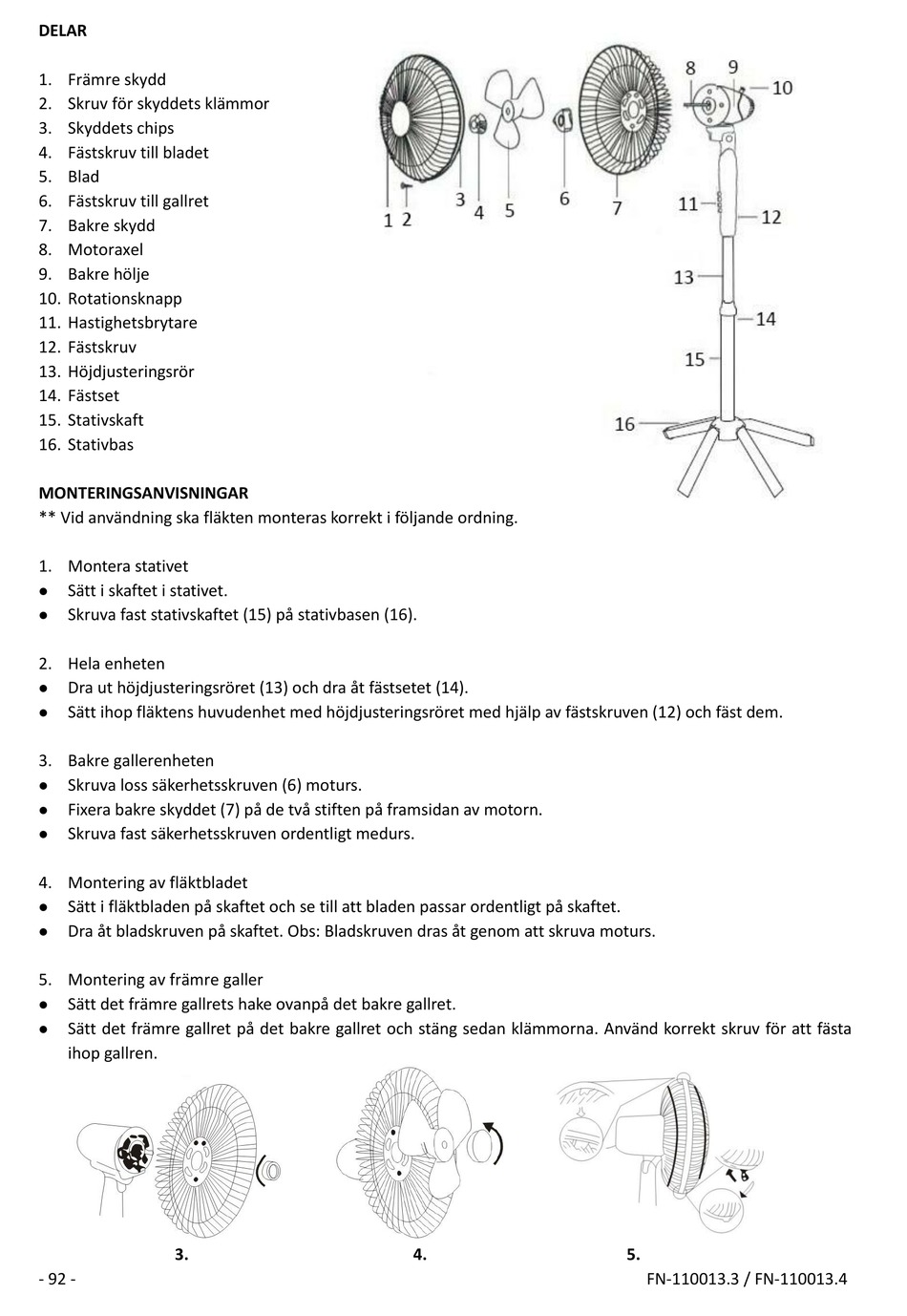

DELAR
1. Främre skydd
2. Skruv för skyddets klämmor
3. Skyddets chips
4. Fästskruv till bladet
5. Blad
6. Fästskruv till gallret
7. Bakre skydd
8. Motoraxel
9. Bakre hölje
10. Rotationsknapp
11. Hastighetsbrytare
12. Fästskruv
13. Höjdjusteringsrör
14. Fästset
15. Stativskaft
16. Stativbas
MONTERINGSANVISNINGAR
** Vid användning ska fläkten monteras korrekt i följande ordning.
1. Montera stativet
Sätt i skaftet i stativet.

Skruva fast stativskaftet (15) på stativbasen (16).

2. Hela enheten
Dra ut höjdjusteringsröret (13) och dra åt fästsetet (14).

Sätt ihop fläktens huvudenhet med höjdjusteringsröret med hjälp av fästskruven (12) och fäst dem.

3. Bakre gallerenheten
Skruva loss säkerhetsskruven (6) moturs.

Fixera bakre skyddet (7) på de två stiften på framsidan av motorn.

Skruva fast säkerhetsskruven ordentligt medurs.

4. Montering av fläktbladet
Sätt i fläktbladen på skaftet och se till att bladen passar ordentligt på skaftet.

Dra åt bladskruven på skaftet. Obs: Bladskruven dras åt genom att skruva moturs.

5. Montering av främre galler
Sätt det främre gallrets hake ovanpå det bakre gallret.

Sätt det främre gallret på det bakre gallret och stäng sedan klämmorna. Använd korrekt skruv för att fästa

ihop gallren.
3.
- 92 -
4. 5.
FN-110013.3 / FN-110013.4
