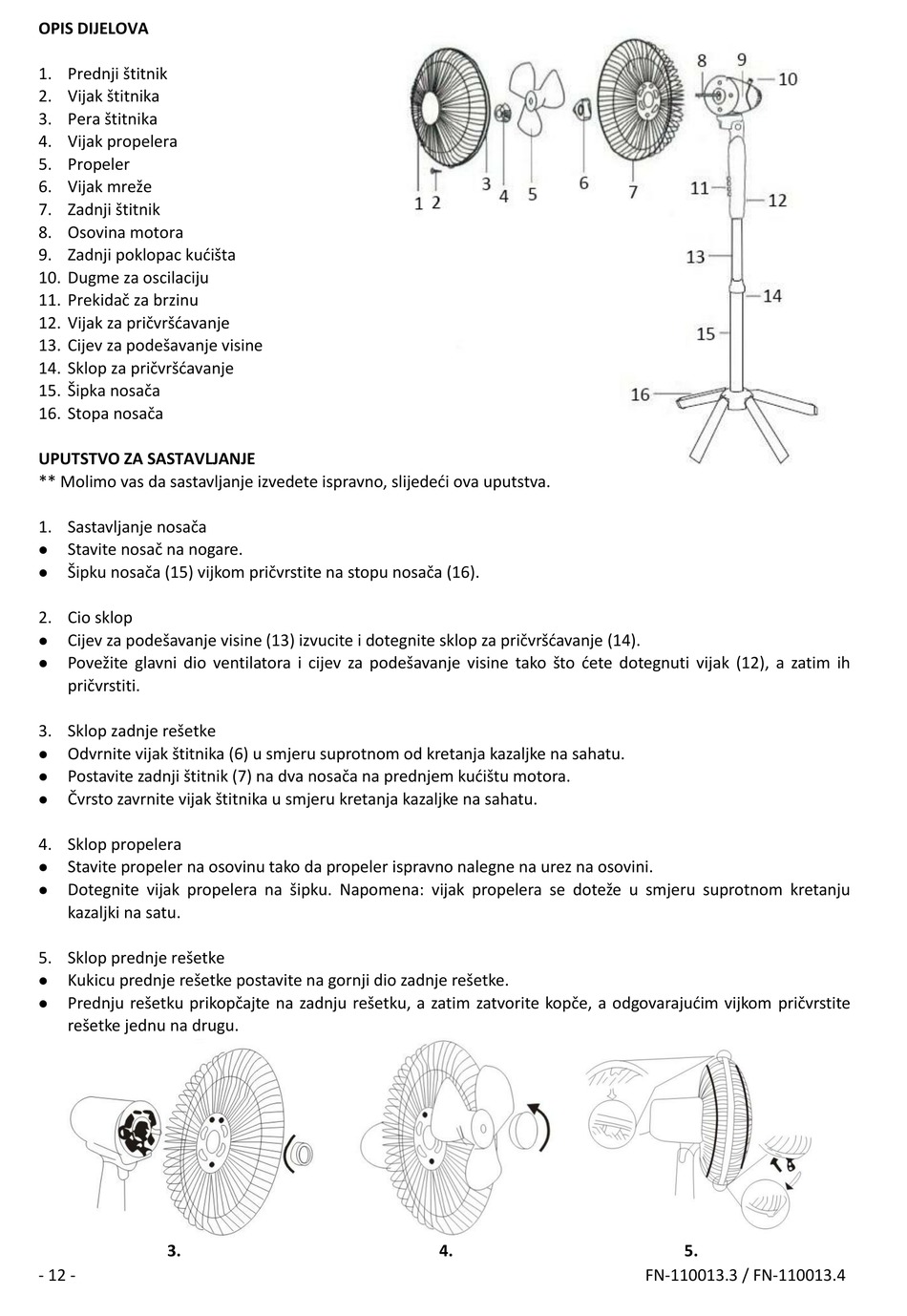

OPIS DIJELOVA
1. Prednji štitnik
2. Vijak štitnika
3. Pera štitnika
4. Vijak propelera
5. Propeler
6. Vijak mreže
7. Zadnji štitnik
8. Osovina motora
9. Zadnji poklopac kućišta
10. Dugme za oscilaciju
11. Prekidač za brzinu
12. Vijak za pričvršćavanje
13. Cijev za podešavanje visine
14. Sklop za pričvršćavanje
15. Šipka nosača
16. Stopa nosača
UPUTSTVO ZA SASTAVLJANJE
** Molimo vas da sastavljanje izvedete ispravno, slijedeći ova uputstva.
1. Sastavljanje nosača
Stavite nosač na nogare.

Šipku nosača (15) vijkom pričvrstite na stopu nosača (16).

2. Cio sklop
Cijev za podešavanje visine (13) izvucite i dotegnite sklop za pričvršćavanje (14).

Povežite glavni dio ventilatora i cijev za podešavanje visine tako što ćete dotegnuti vijak (12), a zatim ih

pričvrstiti.
3. Sklop zadnje rešetke
Odvrnite vijak štitnika (6) u smjeru suprotnom od kretanja kazaljke na sahatu.

Postavite zadnji štitnik (7) na dva nosača na prednjem kućištu motora.

Čvrsto zavrnite vijak štitnika u smjeru kretanja kazaljke na sahatu.

4. Sklop propelera
Stavite propeler na osovinu tako da propeler ispravno nalegne na urez na osovini.

Dotegnite vijak propelera na šipku. Napomena: vijak propelera se doteže u smjeru suprotnom kretanju

kazaljki na satu.
5. Sklop prednje rešetke
Kukicu prednje rešetke postavite na gornji dio zadnje rešetke.

Prednju rešetku prikopčajte na zadnju rešetku, a zatim zatvorite kopče, a odgovarajućim vijkom pričvrstite

rešetke jednu na drugu.
3.
- 12 -
4. 5.
FN-110013.3 / FN-110013.4
