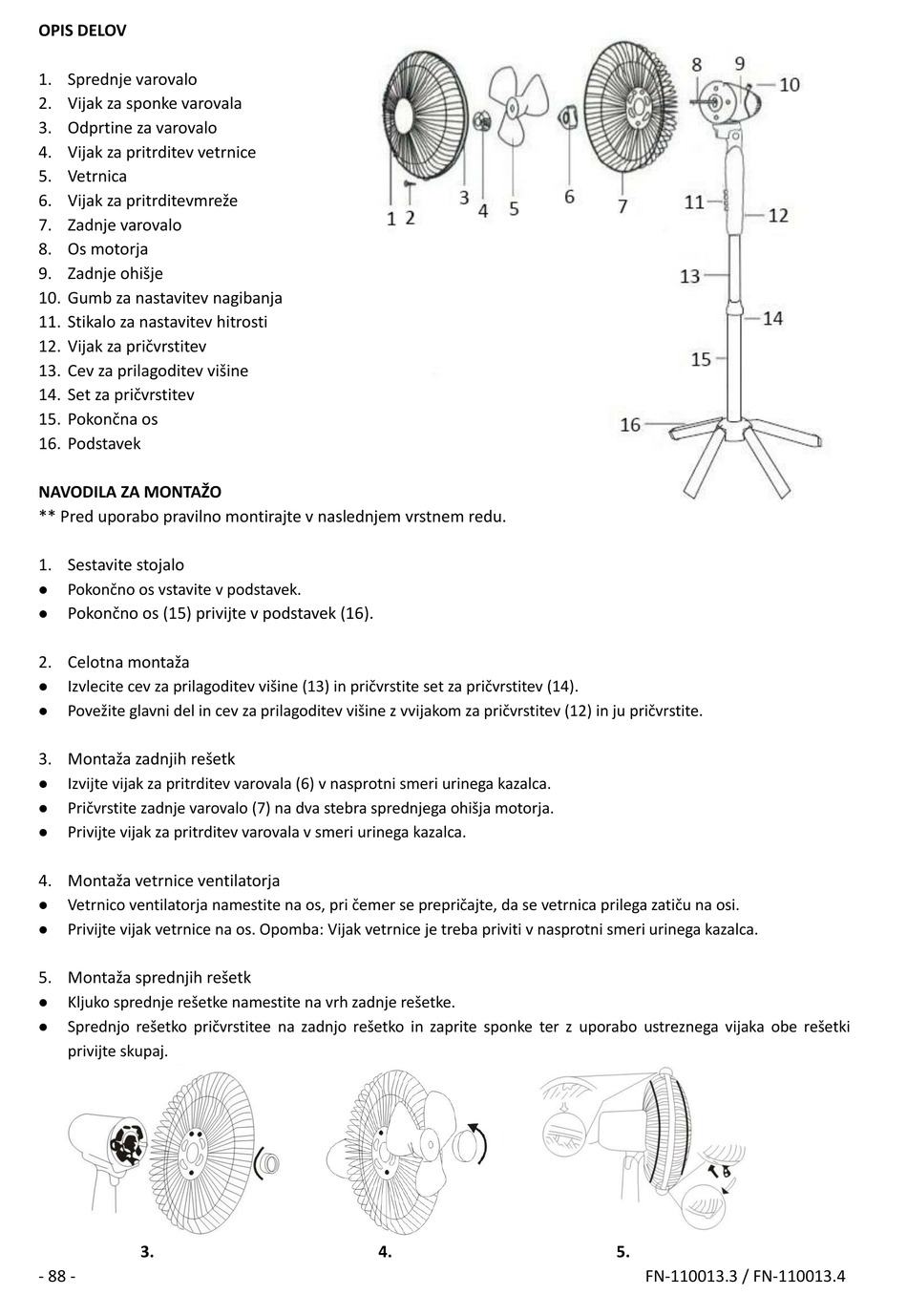

OPIS DELOV
1. Sprednje varovalo
2. Vijak za sponke varovala
3. Odprtine za varovalo
4. Vijak za pritrditev vetrnice
5. Vetrnica
6. Vijak za pritrditevmreže
7. Zadnje varovalo
8. Os motorja
9. Zadnje ohišje
10. Gumb za nastavitev nagibanja
11. Stikalo za nastavitev hitrosti
12. Vijak za pričvrstitev
13. Cev za prilagoditev višine
14. Set za pričvrstitev
15. Pokončna os
16. Podstavek
NAVODILA ZA MONTAŽO
** Pred uporabo pravilno montirajte v naslednjem vrstnem redu.
1. Sestavite stojalo
Pokončno os vstavite v podstavek.

Pokončno os (15) privijte v podstavek (16).

2. Celotna montaža
Izvlecite cev za prilagoditev višine (13) in pričvrstite set za pričvrstitev (14).

Povežite glavni del in cev za prilagoditev višine z vvijakom za pričvrstitev (12) in ju pričvrstite.

3. Montaža zadnjih rešetk
Izvijte vijak za pritrditev varovala (6) v nasprotni smeri urinega kazalca.

Pričvrstite zadnje varovalo (7) na dva stebra sprednjega ohišja motorja.

Privijte vijak za pritrditev varovala v smeri urinega kazalca.

4. Montaža vetrnice ventilatorja
Vetrnico ventilatorja namestite na os, pri čemer se prepričajte, da se vetrnica prilega zatiču na osi.

Privijte vijak vetrnice na os. Opomba: Vijak vetrnice je treba priviti v nasprotni smeri urinega kazalca.

5. Montaža sprednjih rešetk
Kljuko sprednje rešetke namestite na vrh zadnje rešetke.

Sprednjo rešetko pričvrstitee na zadnjo rešetko in zaprite sponke ter z uporabo ustreznega vijaka obe rešetki

privijte skupaj.
3.
- 88 -
4. 5.
FN-110013.3 / FN-110013.4
