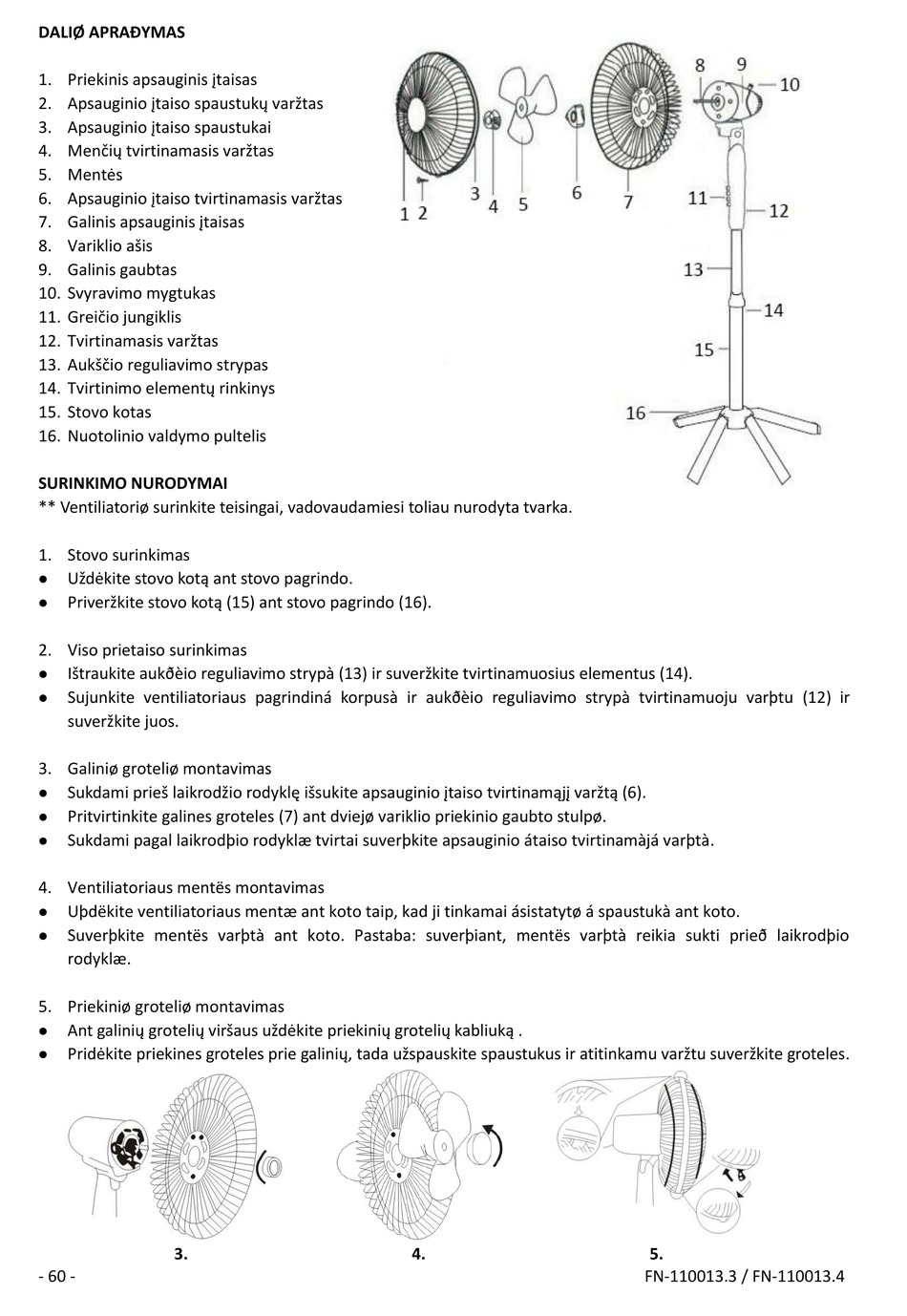

DALIØ APRAÐ YMAS
1. Priekinis apsauginis įtaisas
2. Apsauginio įtaiso spaustukų varžtas
3. Apsauginio įtaiso spaustukai
4. Menčių tvirtinamasis varžtas
5. Mentės
6. Apsauginio įtaiso tvirtinamasis varžtas
7. Galinis apsauginis įtaisas
8. Variklio ašis
9. Galinis gaubtas
10. Svyravimo mygtukas
11. Greičio jungiklis
12. Tvirtinamasis varžtas
13. Aukščio reguliavimo strypas
14. Tvirtinimo elementų rinkinys
15. Stovo kotas
16. Nuotolinio valdymo pultelis
SURINKIMO NURODYMAI
** Ventiliatoriø surinkite teisingai, vadovaudamiesi toliau nurodyta tvarka.
1. Stovo surinkimas
Uždėkite stovo kotą ant stovo pagrindo.

Priveržkite stovo kotą (15) ant stovo pagrindo (16).

2. Viso prietaiso surinkimas
Ištraukite aukðèio reguliavimo strypà (13) ir suveržkite tvirtinamuosius elementus (14).

Sujunkite ventiliatoriaus pagrindiná korpusà ir aukðèio reguliavimo strypà tvirtinamuoju varþtu (12) ir

suveržkite juos.
3. Galiniø groteliø montavimas
Sukdami prieš laikrodžio rodyklę išsukite apsauginio įtaiso tvirtinamąjį varžtą (6).

Pritvirtinkite galines groteles (7) ant dviejø variklio priekinio gaubto stulpø.

Sukdami pagal laikrodþio rodyklæ tvirtai suverþkite apsauginio átaiso tvirtinamàjá varþtà.

4. Ventiliatoriaus mentës montavimas
Uþdëkite ventiliatoriaus mentæ ant koto taip, kad ji tinkamai ásistatytø á spaustukà ant koto.

Suverþkite mentës varþtà ant koto. Pastaba: suverþiant, mentës varþtà reikia sukti prieð laikrodþio

rodyklæ .
5. Priekiniø groteliø montavimas
Ant galinių grotelių viršaus uždėkite priekinių grotelių kabliuką .

Pridėkite priekines groteles prie galinių, tada užspauskite spaustukus ir atitinkamu varžtu suveržkite groteles.

3.
- 60 -
4. 5.
FN-110013.3 / FN-110013.4
