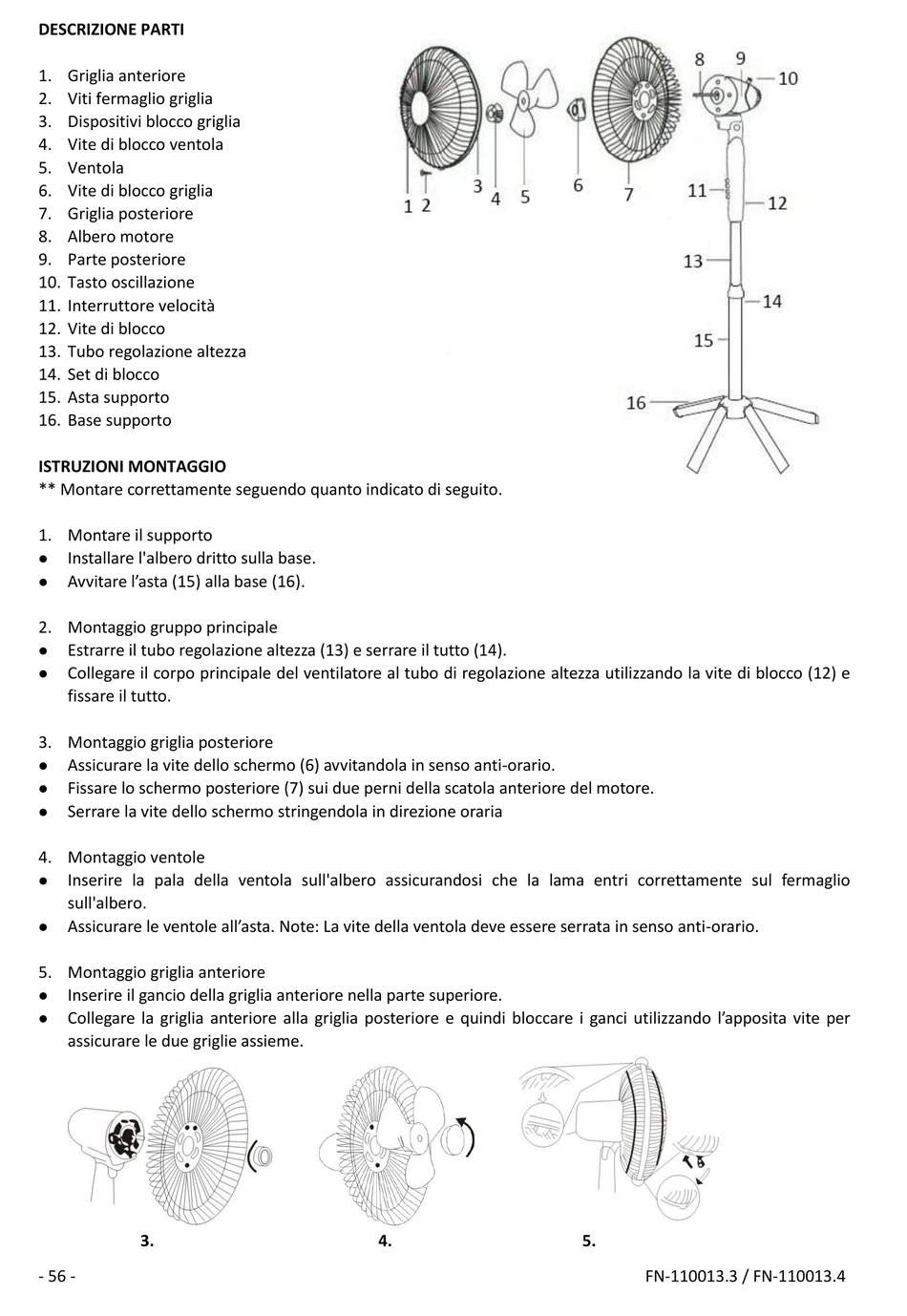

DESCRIZIONE PARTI
1. Griglia anteriore
2. Viti fermaglio griglia
3. Dispositivi blocco griglia
4. Vite di blocco ventola
5. Ventola
6. Vite di blocco griglia
7. Griglia posteriore
8. Albero motore
9. Parte posteriore
10. Tasto oscillazione
11. Interruttore velocità
12. Vite di blocco
13. Tubo regolazione altezza
14. Set di blocco
15. Asta supporto
16. Base supporto
ISTRUZIONI MONTAGGIO
** Montare correttamente seguendo quanto indicato di seguito.
1. Montare il supporto
Installare l'albero dritto sulla base.

Avvitare l'asta (15) alla base (16).

2. Montaggio gruppo principale
Estrarre il tubo regolazione altezza (13) e serrare il tutto (14).

Collegare il corpo principale del ventilatore al tubo di regolazione altezza utilizzando la vite di blocco (12) e

fissare il tutto.
3. Montaggio griglia posteriore
Assicurare la vite dello schermo (6) avvitandola in senso anti-orario.

Fissare lo schermo posteriore (7) sui due perni della scatola anteriore del motore.

Serrare la vite dello schermo stringendola in direzione oraria

4. Montaggio ventole
Inserire la pala della ventola sull'albero assicurandosi che la lama entri correttamente sul fermaglio

sull'albero.
Assicurare le ventole all'asta. Note: La vite della ventola deve essere serrata in senso anti-orario.

5. Montaggio griglia anteriore
Inserire il gancio della griglia anteriore nella parte superiore.

Collegare la griglia anteriore alla griglia posteriore e quindi bloccare i ganci utilizzando l'apposita vite per

assicurare le due griglie assieme.
3.
- 56 -
4. 5.
FN-110013.3 / FN-110013.4
