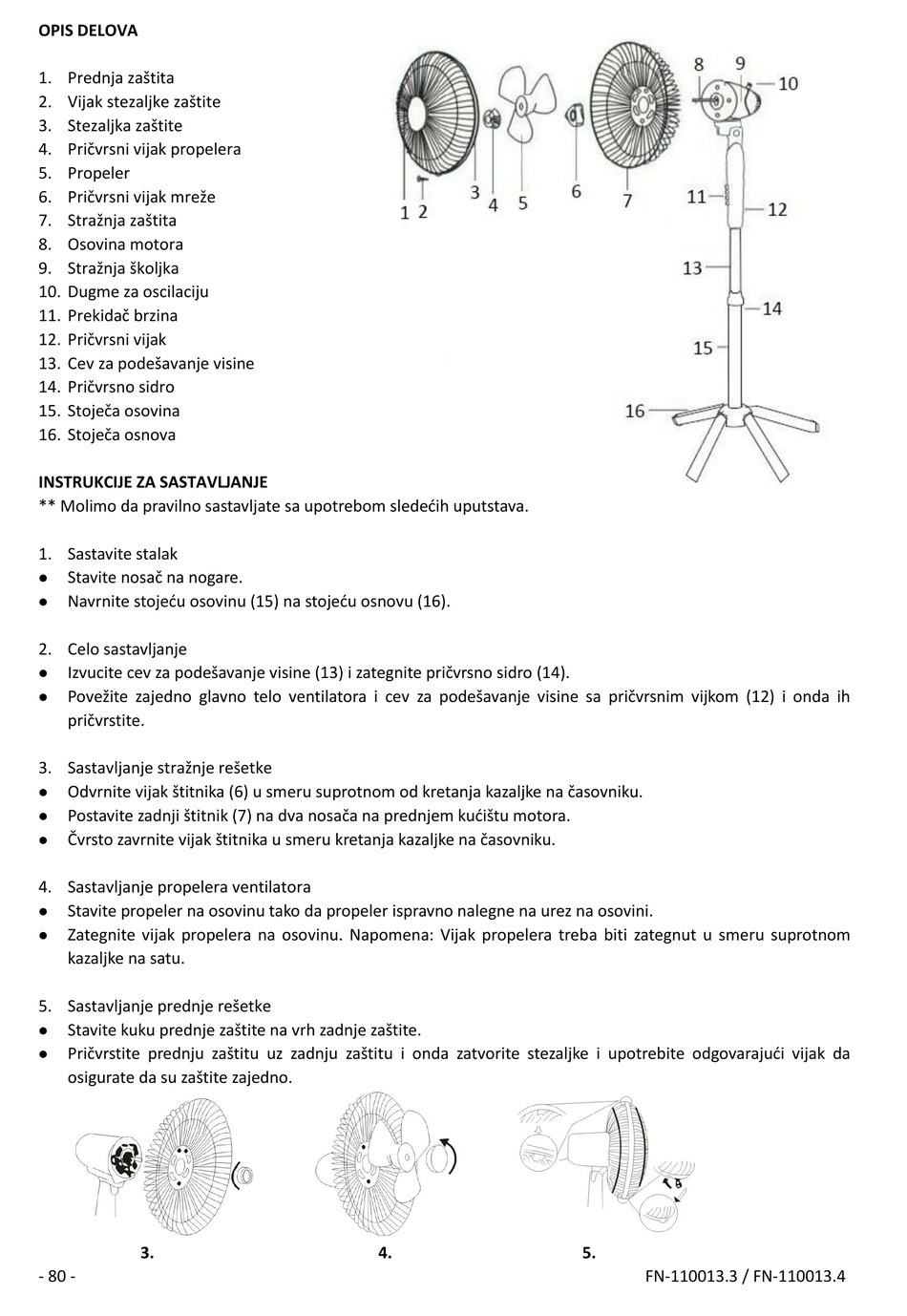

OPIS DELOVA
1. Prednja zaštita
2. Vijak stezaljke zaštite
3. Stezaljka zaštite
4. Pričvrsni vijak propelera
5. Propeler
6. Pričvrsni vijak mreže
7. Stražnja zaštita
8. Osovina motora
9. Stražnja školjka
10. Dugme za oscilaciju
11. Prekidač brzina
12. Pričvrsni vijak
13. Cev za podešavanje visine
14. Pričvrsno sidro
15. Stoječa osovina
16. Stoječa osnova
INSTRUKCIJE ZA SASTAVLJANJE
** Molimo da pravilno sastavljate sa upotrebom sledećih uputstava.
1. Sastavite stalak
Stavite nosač na nogare.

Navrnite stojeću osovinu (15) na stojeću osnovu (16).

2. Celo sastavljanje
Izvucite cev za podešavanje visine (13) i zategnite pričvrsno sidro (14).

Povežite zajedno glavno telo ventilatora i cev za podešavanje visine sa pričvrsnim vijkom (12) i onda ih

pričvrstite.
3. Sastavljanje stražnje rešetke
Odvrnite vijak štitnika (6) u smeru suprotnom od kretanja kazaljke na časovniku.

Postavite zadnji štitnik (7) na dva nosača na prednjem kućištu motora.

Čvrsto zavrnite vijak štitnika u smeru kretanja kazaljke na časovniku.

4. Sastavljanje propelera ventilatora
Stavite propeler na osovinu tako da propeler ispravno nalegne na urez na osovini.

Zategnite vijak propelera na osovinu. Napomena: Vijak propelera treba biti zategnut u smeru suprotnom

kazaljke na satu.
5. Sastavljanje prednje rešetke
Stavite kuku prednje zaštite na vrh zadnje zaštite.

Pričvrstite prednju zaštitu uz zadnju zaštitu i onda zatvorite stezaljke i upotrebite odgovarajući vijak da

osigurate da su zaštite zajedno.
3.
- 80 -
4. 5.
FN-110013.3 / FN-110013.4
