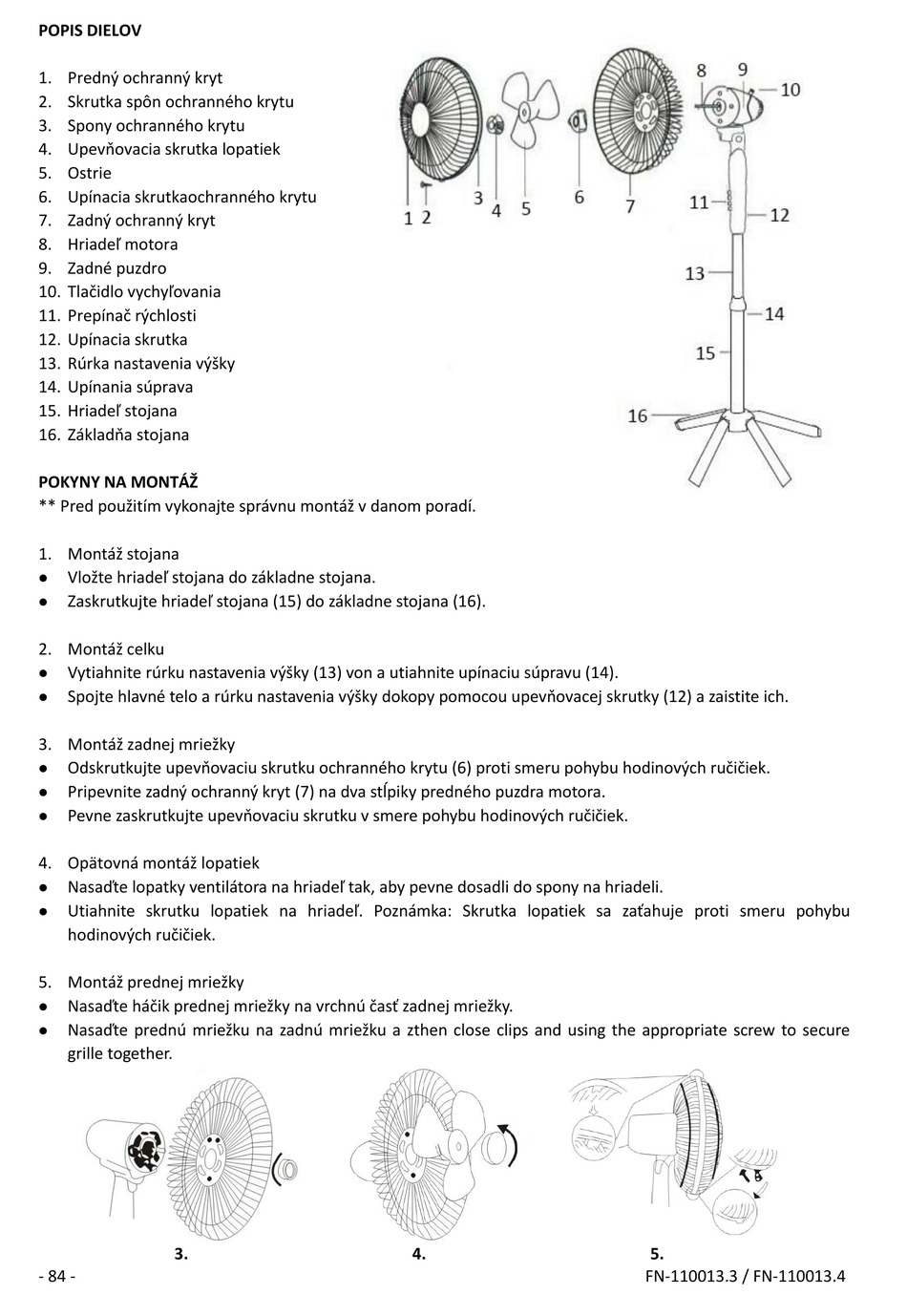

POPIS DIELOV
1. Predný ochranný kryt
2. Skrutka spôn ochranného krytu
3. Spony ochranného krytu
4. Upevňovacia skrutka lopatiek
5. Ostrie
6. Upí nacia skrutkaochranného krytu
7. Zadný ochranný kryt
8. Hriadeľ motora
9. Zadné puzdro
10. Tlačidlo vychyľovania
11. Prepínač rýchlosti
12. Upí nacia skrutka
13. Rúrka nastavenia výšky
14. Upí nania súprava
15. Hriadeľ stojana
16. Základňa stojana
POKYNY NA MONTÁŽ
** Pred použitím vykonajte správnu montáž v danom poradí.
1. Montáž stojana
Vložte hriadeľ stojana do základne stojana.

Zaskrutkujte hriadeľ stojana (15) do základne stojana (16).

2. Montáž celku
Vytiahnite rúrku nastavenia výšky (13) von a utiahnite upínaciu súpravu (14).

Spojte hlavné telo a rúrku nastavenia výšky dokopy pomocou upevňovacej skrutky (12) a zaistite ich.

3. Montáž zadnej mriežky
Odskrutkujte upevňovaciu skrutku ochranného krytu (6) proti smeru pohybu hodinových ručičiek.

Pripevnite zadný ochranný kryt (7) na dva stĺpiky predného puzdra motora.

Pevne zaskrutkujte upevňovaciu skrutku v smere pohybu hodinových ručičiek.

4. Opätovná montáž lopatiek
Nasaďte lopatky ventilátora na hriadeľ tak, aby pevne dosadli do spony na hriadeli.

Utiahnite skrutku lopatiek na hriadeľ. Poznámka: Skrutka lopatiek sa zaťahuje proti smeru pohybu

hodinových ručičiek.
5. Montáž prednej mriežky
Nasaďte háčik prednej mriežky na vrchnú časť zadnej mriežky.

Nasaďte prednú mriežku na zadnú mriežku a zthen close clips and using the appropriate screw to secure

grille together.
3.
- 84 -
4. 5.
FN-110013.3 / FN-110013.4
