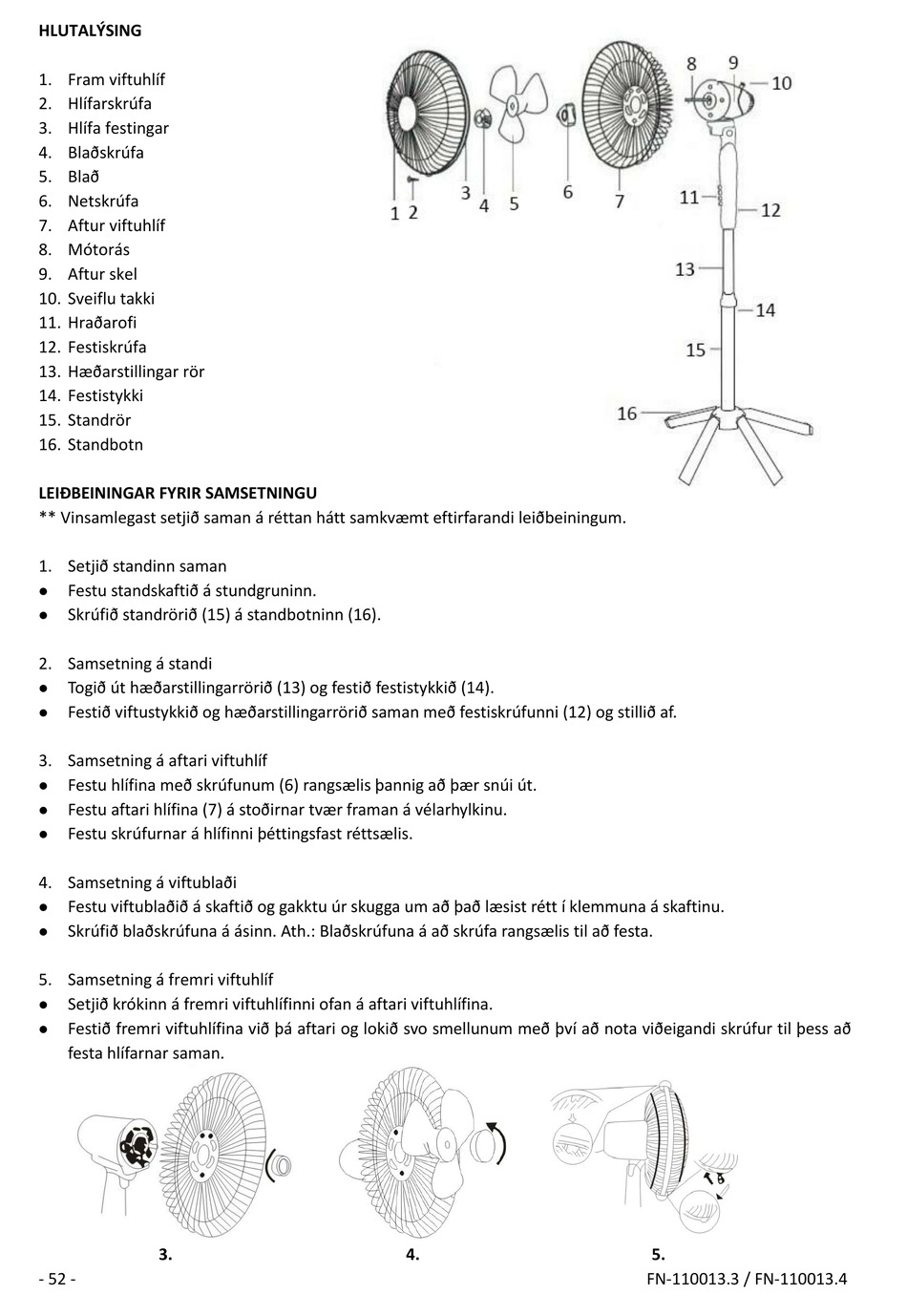

HLUTALÝSING
1. Fram viftuhlí f
2. Hlí farskrúfa
3. Hlí fa festingar
4. Blaðskrúfa
5. Blað
6. Netskrúfa
7. Aftur viftuhlí f
8. Mótorás
9. Aftur skel
10. Sveiflu takki
11. Hraðarofi
12. Festiskrúfa
13. Hæ ðarstillingar rör
14. Festistykki
15. Standrör
16. Standbotn
LEIÐ BEININGAR FYRIR SAMSETNINGU
** Vinsamlegast setjið saman á réttan hátt samkvæ mt eftirfarandi leiðbeiningum.
1. Setjið standinn saman
Festu standskaftið á stundgruninn.

Skrúfið standrörið (15) á standbotninn (16).

2. Samsetning á standi
Togið út hæ ðarstillingarrörið (13) og festið festistykkið (14).

Festið viftustykkið og hæ ðarstillingarrörið saman með festiskrúfunni (12) og stillið af.

3. Samsetning á aftari viftuhlí f
Festu hlí fina með skrúfunum (6) rangsæ lis þannig að þæ r snúi út.

Festu aftari hlí fina (7) á stoðirnar tvæ r framan á vélarhylkinu.

Festu skrúfurnar á hlí finni þéttingsfast réttsæ lis.

4. Samsetning á viftublaði
Festu viftublaðið á skaftið og gakktu úr skugga um að það læ sist rétt í klemmuna á skaftinu.

Skrúfið blaðskrúfuna á ásinn. Ath.: Blaðskrúfuna á að skrúfa rangsæ lis til að festa.

5. Samsetning á fremri viftuhlí f
Setjið krókinn á fremri viftuhlí finni ofan á aftari viftuhlí fina.

Festið fremri viftuhlí fina við þá aftari og lokið svo smellunum með því að nota viðeigandi skrúfur til þess að

festa hlí farnar saman.
3.
- 52 -
4. 5.
FN-110013.3 / FN-110013.4
