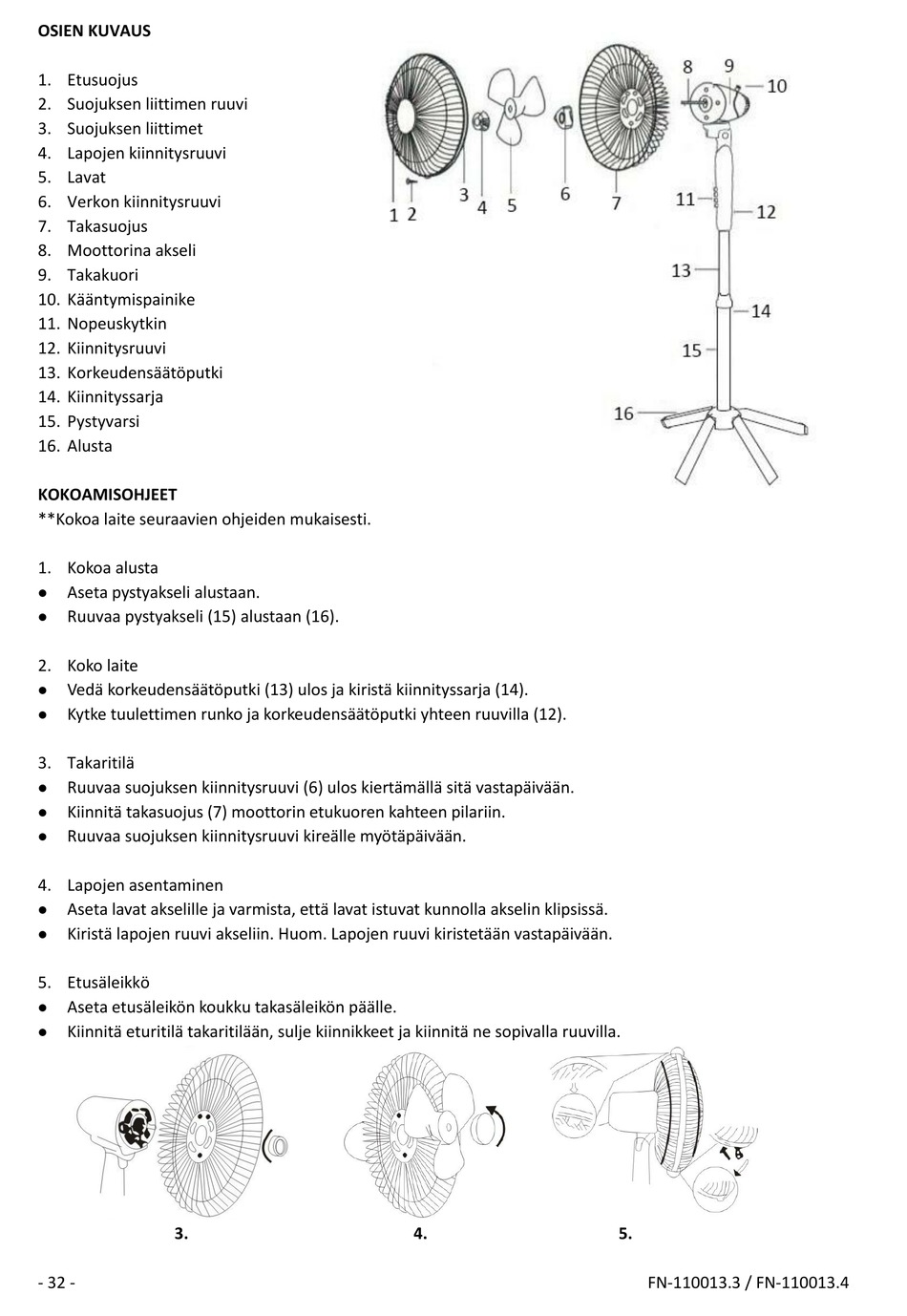

OSIEN KUVAUS
1. Etusuojus
2. Suojuksen liittimen ruuvi
3. Suojuksen liittimet
4. Lapojen kiinnitysruuvi
5. Lavat
6. Verkon kiinnitysruuvi
7. Takasuojus
8. Moottorina akseli
9. Takakuori
10. Kääntymispainike
11. Nopeuskytkin
12. Kiinnitysruuvi
13. Korkeudensäätöputki
14. Kiinnityssarja
15. Pystyvarsi
16. Alusta
KOKOAMISOHJEET
**Kokoa laite seuraavien ohjeiden mukaisesti.
1. Kokoa alusta
Aseta pystyakseli alustaan.

Ruuvaa pystyakseli (15) alustaan (16).

2. Koko laite
Vedä korkeudensäätöputki (13) ulos ja kiristä kiinnityssarja (14).

Kytke tuulettimen runko ja korkeudensäätöputki yhteen ruuvilla (12).

3. Takaritilä
Ruuvaa suojuksen kiinnitysruuvi (6) ulos kiertämällä sitä vastapäivään.

Kiinnitä takasuojus (7) moottorin etukuoren kahteen pilariin.

Ruuvaa suojuksen kiinnitysruuvi kireälle myötäpäivään.

4. Lapojen asentaminen
Aseta lavat akselille ja varmista, että lavat istuvat kunnolla akselin klipsissä.

Kiristä lapojen ruuvi akseliin. Huom. Lapojen ruuvi kiristetään vastapäivään.

5. Etusäleikkö
Aseta etusäleikön koukku takasäleikön päälle.

Kiinnitä eturitilä takaritilään, sulje kiinnikkeet ja kiinnitä ne sopivalla ruuvilla.

3.
- 32 -
4. 5.
FN-110013.3 / FN-110013.4
