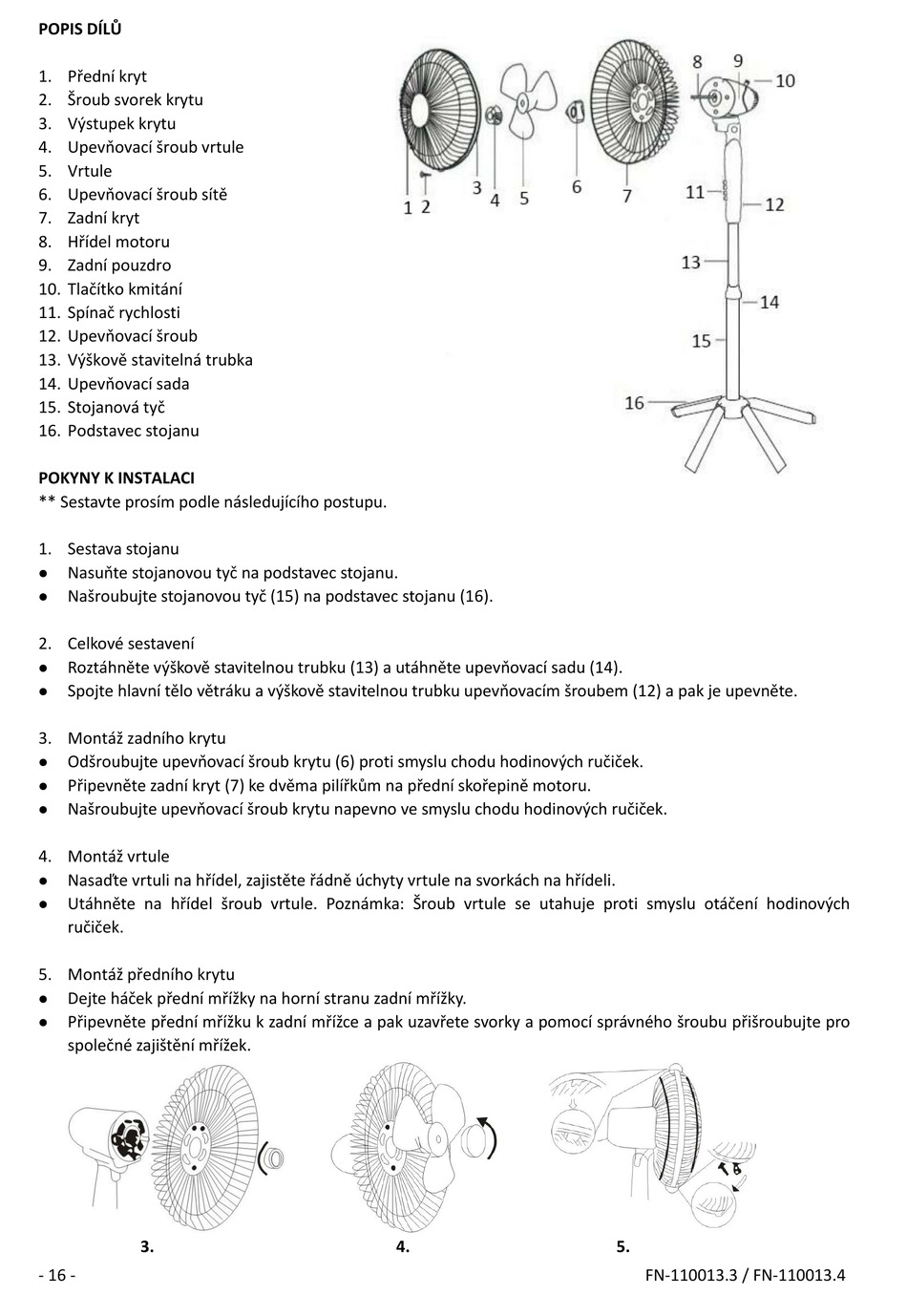

POPIS DÍLŮ
1. Přední kryt
2. Šroub svorek krytu
3. Výstupek krytu
4. Upevňovací šroub vrtule
5. Vrtule
6. Upevňovací šroub sítě
7. Zadní kryt
8. Hřídel motoru
9. Zadní pouzdro
10. Tlačítko kmitání
11. Spínač rychlosti
12. Upevňovací šroub
13. Výškově stavitelná trubka
14. Upevňovací sada
15. Stojanová tyč
16. Podstavec stojanu
POKYNY K INSTALACI
** Sestavte prosí m podle následují cí ho postupu.
1. Sestava stojanu
Nasuňte stojanovou tyč na podstavec stojanu.
Našroubujte stojanovou tyč (15) na podstavec stojanu (16).
2. Celkové sestavení
Roztáhněte výškově stavitelnou trubku (13) a utáhněte upevňovací sadu (14).
Spojte hlavní tělo větráku a výškově stavitelnou trubku upevňovacím šroubem (12) a pak je upevněte.
3. Montáž zadního krytu
Odšroubujte upevňovací šroub krytu (6) proti smyslu chodu hodinových ručiček.
Připevněte zadní kryt (7) ke dvěma pilířkům na přední skořepině motoru.
Našroubujte upevňovací šroub krytu napevno ve smyslu chodu hodinových ručiček.
4. Montáž vrtule
Nasaďte vrtuli na hřídel, zajistěte řádně úchyty vrtule na svorkách na hřídeli.
Utáhněte na hřídel šroub vrtule. Poznámka: Šroub vrtule se utahuje proti smyslu otáčení hodinových
ručiček.
5. Montáž předního krytu
Dejte háček přední mřížky na horní stranu zadní mřížky.
Připevněte přední mřížku k zadní mřížce a pak uzavřete svorky a pomocí správného šroubu přišroubujte pro
společné zajištění mřížek.
3.
- 16 -
4.
5.
FN-110013.3 / FN-110013.4
