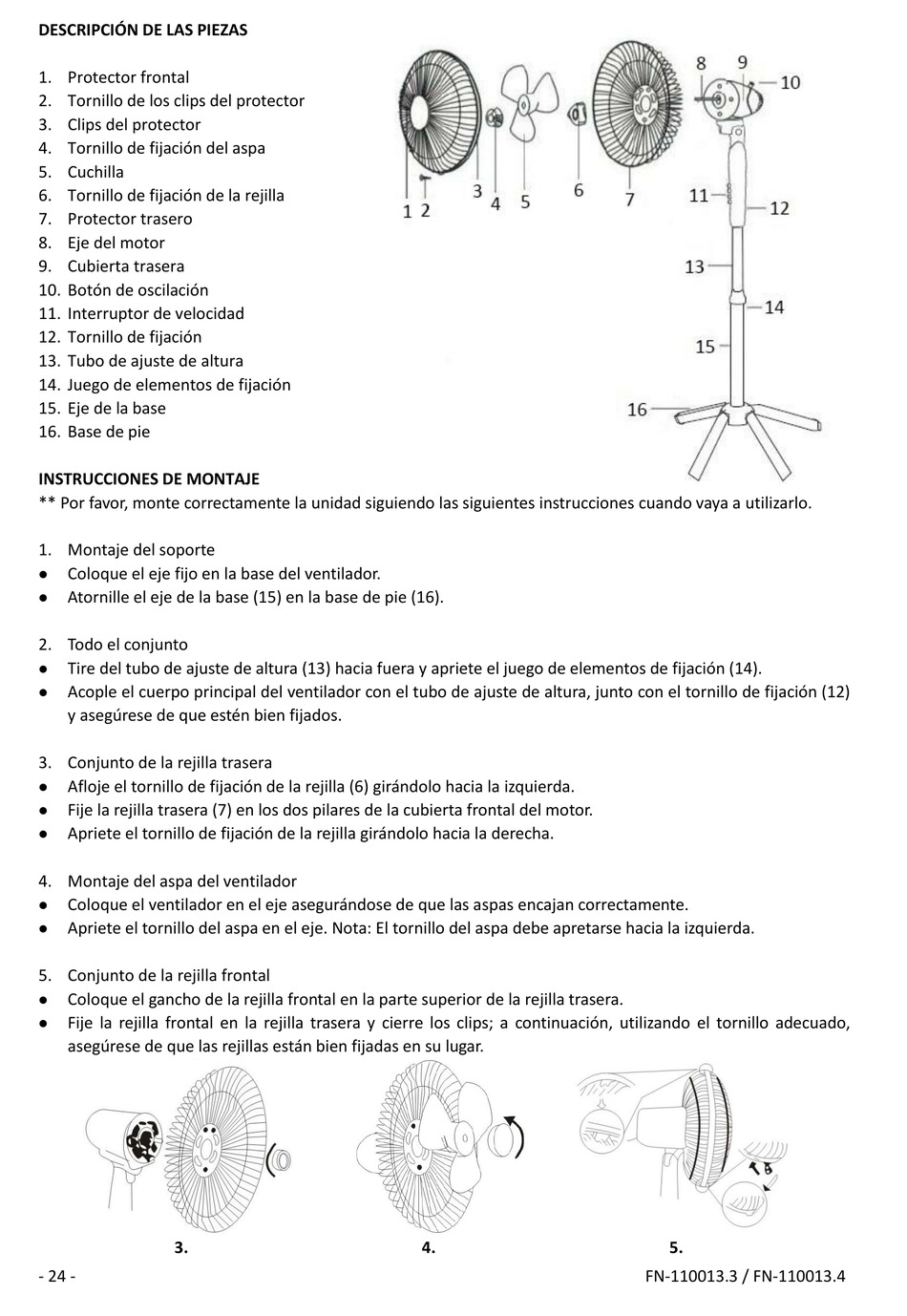

DESCRIPCIÓ N DE LAS PIEZAS
1. Protector frontal
2. Tornillo de los clips del protector
3. Clips del protector
4. Tornillo de fijación del aspa
5. Cuchilla
6. Tornillo de fijación de la rejilla
7. Protector trasero
8. Eje del motor
9. Cubierta trasera
10. Botón de oscilación
11. Interruptor de velocidad
12. Tornillo de fijación
13. Tubo de ajuste de altura
14. Juego de elementos de fijación
15. Eje de la base
16. Base de pie
INSTRUCCIONES DE MONTAJE
** Por favor, monte correctamente la unidad siguiendo las siguientes instrucciones cuando vaya a utilizarlo.
1. Montaje del soporte
Coloque el eje fijo en la base del ventilador.

Atornille el eje de la base (15) en la base de pie (16).

2. Todo el conjunto
Tire del tubo de ajuste de altura (13) hacia fuera y apriete el juego de elementos de fijación (14).

Acople el cuerpo principal del ventilador con el tubo de ajuste de altura, junto con el tornillo de fijación (12)

y asegúrese de que estén bien fijados.
3. Conjunto de la rejilla trasera
Afloje el tornillo de fijación de la rejilla (6) girándolo hacia la izquierda.

Fije la rejilla trasera (7) en los dos pilares de la cubierta frontal del motor.

Apriete el tornillo de fijación de la rejilla girándolo hacia la derecha.

4. Montaje del aspa del ventilador
Coloque el ventilador en el eje asegurándose de que las aspas encajan correctamente.

Apriete el tornillo del aspa en el eje. Nota: El tornillo del aspa debe apretarse hacia la izquierda.

5. Conjunto de la rejilla frontal
Coloque el gancho de la rejilla frontal en la parte superior de la rejilla trasera.

Fije la rejilla frontal en la rejilla trasera y cierre los clips; a continuación, utilizando el tornillo adecuado,

asegúrese de que las rejillas están bien fijadas en su lugar.
