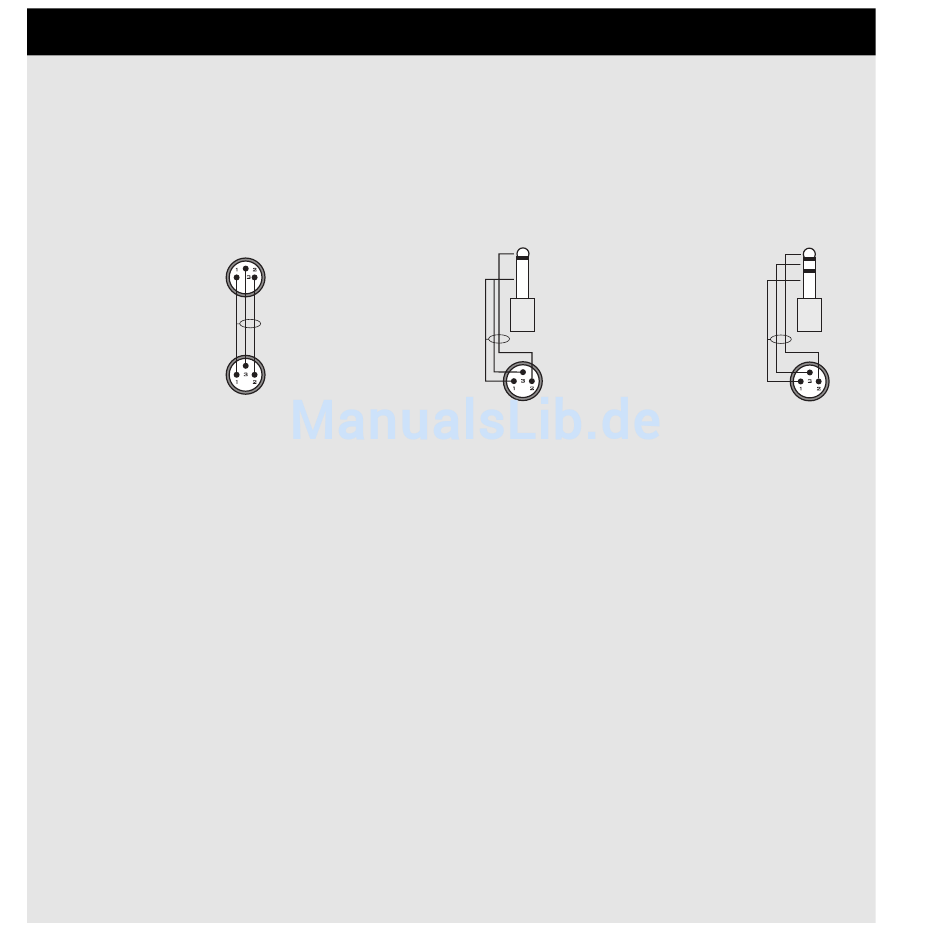

ANHANG Lötanweisungen
XLR – XLR
Pin 1 – Pin 1 (Masse)
Pin 2 – Pin 2 (Signal)
Pin 3 – Pin 3 (leer)
56
Stecker (unsymmetrisch) – XLR
Manschette – Pin 1 (Masse)
Spitze – Pin 2 (Signal)
Manschette – Pin 3 (leer)
Stecker (symmetrisch) – XLR
Manschette – Pin 1 (Masse)
TI P
Spitze – Pin 2 (Signal)
GND
Ring – Pin 3 (leer)
TI P
RI NG
GND
