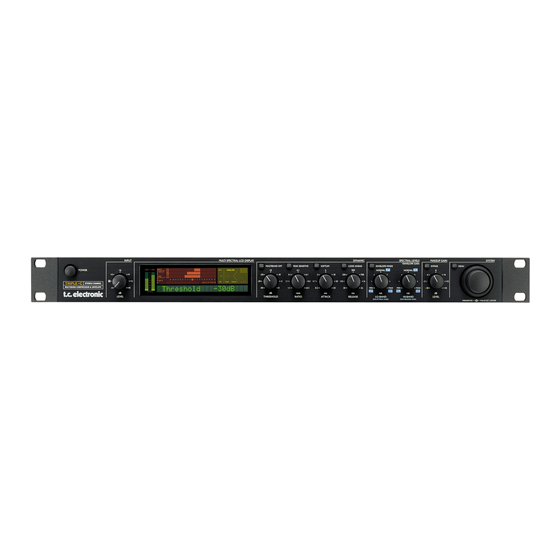

- Seite 1 TRIPLE•C MULTI-BAND COMPRESSOR & ENVELOPE SINGLE CHANNEL/STEREO CHANNEL VERSION BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
MIDI-Steuernachrichten ... .29 Technische Daten ....30 TC Electronic, Sindalsvej 34, DK-8240 Risskov tcdk@tcelectronic.com Deutsche Version Rev 1.00 – SW – V 1.01... -
Seite 5: Einleitung
EINLEITUNG Herzlichen Glückwunsch zum Erwerb Ihres neuen TC TRIPLE•C Kompressors. Der TRIPLE•C ist ein äußerst flexibler Kompressor. Er wurde zur Bearbeitung von Einzelsignalen entwickelt, kann aber für die verschiedensten Anwendungen eingesetzt werden. Ob Sie nun Liveveranstaltungen mischen oder in Tonstudios produzieren: Wir sind sicher, dass der TRIPLE•C Ihren Anforderungen entsprechen wird. Dafür stehen drei Betriebsarten zur Verfügung, die eine flexible Bearbeitung von Gesang, Drums, Gitarren und anderen Signalen ermöglichen. -
Seite 6: Vorderseite
VORDERSEITE POWER (Netzschalter) SYNC-Anzeige TRIG-Anzeige Zum Ein-und Ausschalten des Zeigt die derzeitige Clock des Zeigt an, ob die Envelope-Funktion Gerätes. TRIPLE•C an. Bei der das eingehende Signal bearbeitet. Synchronisation zu einer externen INPUT LEVEL-Regler Clock leuchtet das »DI«-Symbol, LIMIT-Anzeige Zum Einstellen des Eingangspegels. und die anliegende Samplerate Wenn die LIMIT-Anzeige leuchtet, Wertebereich: -6 dB bis +18 dB. - Seite 7 VORDERSEITE LOOK AHEAD-Taste RELEASE-Drehregler BYPASS-Taste Durch Aktivieren des Look Ahead- Multiband-Modus: Legt die Umgeht alle Signalbearbeitungs- Delays (3 ms Verzögerung) im Freigabezeit (Release) für das mit- Funktionen, jedoch nicht die Multiband-Modus arbeitet der tlere Frequenzband fest. Die Lo/Hi- Systemvorgaben im I/O-Menü. Wenn die TRIPLE•C noch exakter.
-
Seite 8: Rückseite
RÜCKSEITE Single-Version Symm. Symm. Digitale MIDI Pedaleingang Netz- Ser.Nr. analoge analoge S/PDIF IN/OUT/THRU für Bypass- Eingang Eingänge Ausgänge Ein/ Funktion Ausgänge Stereo-Version Symm. Symm. Digitale MIDI Pedaleingang Netz- Ser.Nr. analoge analoge S/PDIF IN/OUT/THRU für Bypass- Eingang Eingänge Ausgänge Ein/ Funktion Ausgänge MIDI-Kabel Stecker (asymm.) –... -
Seite 9: Signalfluss
SIGNALFLUSS... -
Seite 10: Triple•C Konfigurationen
TRIPLE•C – KONFIGURATIONEN Einrichten des TRIPLE•C Das TRIPLE•C ist sehr flexibel und kann in zahlreichen Konfigurationen betrieben werden. Es folgen Darstellungen und Erläuterungen zu den gebräuchlichsten Setups. TRIPLE•C in einem Einkanal-Insert • Verwenden Sie die Send- & Return-Anschlüsse eines Kanals Ihres analogen Mischpults. •... - Seite 11 TRIPLE•C – KONFIGURATIONEN Einrichten des TRIPLE•C EQ-Insert im TRIPLE•C Sidechainweg • Verbinden Sie den TRIPLE•C Direct Out mit dem Eingang des EQ und den Ausgang des EQ mit dem TRIPLE•C-Eingang. • Setzen Sie den Sidechain-Parameter auf »On«. • Das durch den TRIPLE•C geführte Signal wird nicht durch den angeschlossenen EQ beeinflusst, aber Sie können nun mit dem EQ die Frequenzen eingrenzen, auf die der Kompressor ansprechen soll.
-
Seite 12: Das Triple•C Display
DAS TRIPLE•C-DISPLAY Envelope- Overload-LEDs Eingangsformat- Sync- Gain- Verarbeitung Anzeige Anzeige Anzeige Limiter- Anzeige Envelope- Einstellung Link-Modus MIDI Override Absolute Gain Eingangsanzeige Ausgangsanzeige Clock-Status Alphanumerische Anzeige INPUT/OUTPUT-Anzeigen Anzeige der Ein- und Ausgangspegel. Der Anzeigebereich ist 0 dB, -3 dB, -6 dB,-12 dB, -18 dB, -24 dB, -40 dB. MIDI-Anzeige INPUT OVERLOAD-LED Bei eingehenden MIDI-Nachrichten blinkt das MIDI-Symbol. -
Seite 13: Ein- & Ausgänge Konfigurieren
EIN- & AUSGÄNGE KONFIGURIEREN I/O-Konfiguration Digitaler Eingang Bei der Verwendung des digitalen Eingangs stehen die fol- Im I/O-Menü finden Sie alle übergreifenden Einstellungen genden Samplefrequenzen zur Verfügung: wie Ein- und Ausgänge, Statusbit-Format, Dithering und • Intern 44,1 kHz – Der TRIPLE•C arbeitet mit einer inter- verschiedene MIDI-Einstellungen. - Seite 14 EIN- & AUSGÄNGE KONFIGURIEREN Dithering angewendet. Dem Nutzsignal wird ein gefilterter, Parameter »SysEx ID« dem menschlichen Gehör angepasster Rauschanteil zuge- Legt die MIDI-Identifikation für MIDI SysEx-Daten (SysEx fügt, wodurch leise Stellen im niedriger aufgelösten Signal ID) fest. Alle Effektparameter, Algorithmen und Routings weniger stark verzerrt klingen.
-
Seite 15: Recall - Presets Aufrufen
RECALL – EDIT – STORE Allgemeine Informationen zu Presets Speicherplatz für dieses Preset vor. Sie können aber mit Der TRIPLE•C bietet 50 Werks-Presets (ROM- dem VALUE SET-Drehregler auch jeden anderen der Speicherbank); weiterhin können in der Anwender- 100 Anwender-Speicherplätze auswählen. Presetbank (RAM) 100 weitere Presets gespeichert wer- •... -
Seite 16: Breitband-Modus
BREITBAND-MODUS Der Breitband-Modus entspricht der Arbeitsweise nor- Beispiel: Bei einer Ratio-Einstellung von 2:1 wird ein maler Kompressoren. Die Einstellungen der Parameter Eingangssignal, dessen Pegel 4 dB über dem Schwellwert Threshold, Ratio, Attack und Release gelten für den liegt, am Ausgang um 2 dB abgesenkt. gesamten Frequenzbereich. - Seite 17 BREITBAND-MODUS einer Verminderung der Dynamik besteht, sollte der resul- tierende Pegelverlust mit der Makeup Gain-Funktion aus- geglichen werden. Orientieren Sie sich an den Gain- Anzeigen und heben Sie das Signal mit dem LEVEL- Drehregler im MAKEUP GAIN-Bereich auf etwa 0 dB an. Ausführliche Informationen finden Sie im Abschnitt »Kompression –...
-
Seite 18: Multiband-Modus
MULTIBAND-MODUS Der Multiband-Modus unterteilt das Signal zur primiert wird (siehe die obige Illustration). Kompression in drei Frequenzbänder. Dadurch wird verhin- dert, dass Pegelspitzen in einem kleinen Frequenzbereich ATTACK-Regler das ganze Signal »hinabreissen«. Durch Einstellen der Dies ist die Ansprechzeit des Kompressors. Je kürzer die Crossover-Frequenzen für das Bass- und Höhen- Attack-Phase, um so schneller erreicht der Kompressor Frequenzband definieren Sie den Umfang dieser drei... - Seite 19 MULTIBAND-MODUS MAKEUP GAIN-Bereich Parameter »Hi X-Over« Wertebereich 19,95 Hz bis 20 kHz BYPASS-Taste Definiert den Übergangspunkt zwischen mittlerem und Drücken Sie diese Taste zum Aktivieren der Bypass- oberem Frequenzbereich. Funktion. Dabei werden alle klangbearbeitenden Funktionen des TRIPLE•C abgeschaltet beziehungsweise Illustration: Übergangsfrequenzen umgangen.
-
Seite 20: Envelope-Modus
ENVELOPE-MODUS Der Envelope-Modus des TRIPLE•C erlaubt Ihnen eine exakte Steuerung des gesamten Kompressionsvorgangs – vom Auslösen bis zur erneuten Freigabe des Signals. So aktivieren Sie den Envelope-Modus Attack/ATTACK-Regler (3) • Drücken Sie die ENVELOPE MODE-Taste im SPEC- Dies ist die Zeit, in der das Signal wieder auf den Pegel TRAL ADJUST-Bereich. - Seite 21 ENVELOPE-MODUS Edit-Menü SOFTLIM-Taste Ein/Aus-Schalter für den Softlimiter. Während ein So öffnen Sie das Edit-Menü: Kompressor in erster Linie dazu dient, die Dynamik des • Drücken sie die MENU-Taste. Signals über einem bestimmten Punkt zu reduzieren, ver- • Drehen Sie den VALUE SET-Drehregler, bis die Anzeige hindert ein Limiter das Überschreiten der absoluten »Edit Menu«...
-
Seite 22: Sidechain-Betrieb
SIDECHAIN-BETRIEB Stereo-Link Der TRIPLE•C kann so konfiguriert werden, dass ein externes Signal am Sidechain-Eingang die Kompression Stereo-Betrieb entweder vollständig (ON-Modus) oder zusammen mit dem Sie können zwei Einkanal-TRIPLE•C so verkoppeln, dass Eingangssignal steuert (ADD-Modus). alle Parameter wie bei einem Stereo-Kompressor verknüpft sind. -
Seite 23: Kompression - Eine Einführung
KOMPRESSION – EINE EINFÜHRUNG Grundlagen Signal am Ausgang um den Betrag abzusenken, der mit Wenn Sie mit der Arbeitsweise von Audio-Kompressoren dem Ratio-Parameter definiert wurde. Sobald das Signal bereits vertraut sind, können Sie diesen Abschnitt über- unter den Schwellwert fällt, wird der Kompressor springen, in der Arbeitsweise und Einsatzgebiete dieser abgeschaltet. -
Seite 24: Spektrale Zusammensetzung
KOMPRESSION – EINE EINFÜHRUNG Obwohl es bei Kompression letzten Endes immer um die Kompressor nach dem Unterschreiten des Schwellwerts Verringerung der Dynamik eines Signals geht, ergeben sich benötigt, um die Pegelabsenkung wieder aufzuheben. je nach Anwendung und persönlichen Vorstellungen unter- Beispiel: schiedliche Schwerpunkte. - Seite 25 KOMPRESSION – EINE EINFÜHRUNG Starke Kompression von Gesang Wenn kein Signal am TRIPLE•C anliegt, wird die Durch starke Kompression von Gesangsaufnahmen erzie- Verstärkung (Gain) so angezeigt: len Sie einen direkten und durchsetzungsfähigen, aber weniger dynamischen Sound. Um dieses Ergebnis zu erre- ichen, muss der Kompressor praktisch permanent arbeiten.
-
Seite 26: Wichtige Sicherheitshinweise
• Verwenden Sie grundsätzlich nur ein dreiadriges Kabel wie jenes, das mit dem Gerät geliefert wurde. • Beachten Sie, dass für verschiedene Netzspannungen entsprechende Netzkabel und Anschlussstecker erforderlich sind. Konsultieren Sie im Zweifelsfall Ihren TC Electronic-Distributor. • Überprüfen Sie die Netzspannung am Einsatzort des Gerätes und verwenden Sie ein geeignetes Kabel – siehe hierzu die... - Seite 27 Class B Digital device, pursuant to part 15 Konformitätsbescheinigung of the FCC rules. TC Electronic A/S, Sindalsvej 34, 8240 Risskov, These limits are designed to provide reasonable protection Dänemark, erklärt hiermit auf eigene Verantwortung, against harmful interference in a residential installations.
-
Seite 28: Anhang - Midi-Implementationstabelle
ANHANG – MIDI-IMPLEMENTATIONSTABELLE MULTI-BAND COMPRESSOR & ENVELOPE SINGLE CHANNEL/STEREO CHANNEL VERSION Function Transmitted Recognized Basic Channel Default Changed 1-16 1-16 Mode Default Messages Altered Note Number True Voice Velocity Note ON Note OFF After Touch Key’s Ch’s Pitch Bend Control Change Prog Change System Excl. -
Seite 29: Anhang - Midi-Kontrollnachrichten
ANHANG – MIDI-KONTROLLNACHRICHTEN Sie können jedes MIDI-Gerät verwenden, das so genannte Continuous Controller-Nachrichten (CC) senden kann, um die verschiedenen Parameter des TRIPLE•C zu steuern. Weitere Informationen zur Einstellung der CC-Nummern find- en Sie in der Bedienungsanleitung des verwendeten Controllers. TRIPLE•C Parametername MIDI CC In Level Out Level... -
Seite 30: Anhang - Technische Daten
ANHANG – TECHNISCHE DATEN Digitale Ein- und Ausgänge Allgemeines Anschlüsse: Cinch (S/PDIF) Ausführung: Eloxierte Aluminumfrontplatte Formate: S/PDIF (24 Bit), EIAJ CP-340, IEC 958 Galvanisiertes und lackiertes Output Dithering: HPF/TPDF Dither 24/20/16/8 Bit Stahlgehäuse. Sampleraten: 44,1 kHz, 48 kHz Display: 23 Zeichen/ 280 Icon STN-LC Display Verzögerung: 0,1 ms bei 48 kHz Abmessungen:...
