- Seite 1 Konnekt 24D Konnekt 8 Bedienungsanleitung Deutsche Version...
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol in einem gleichschenkligen Dreieck Ein Ausrufezeichen in einem gleichschenkligen Dreieck weist den Anwender auf eine nicht isolierte und weist den Anwender auf wichtige Anweisungen zum potenziell gefährliche Spannungsquelle im Gehäuse des Betrieb und Instandhaltung des Produkts in den Gerätes hin, die stark genug sein kann, um bei begleitenden Unterlagen hin. -
Seite 4: Emv/Emi Und Konformitätsbescheinigung
Konformitätsbescheinigung Diese Grenzwerte sollen angemessenen Schutz gegen schädliche Störungen bieten, wenn das Gerät in einer TC Electronic A/S, Sindalsvej 34, 8240 Risskov, Wohngegend betrieben wird. Dieses Gerät erzeugt und Dänemark, erklärt hiermit auf eigene Verantwortung, verwendet Hochfrequenzenergie und kann selbst dass das folgende Produkt: Hochfrequenzenergie ausstrahlen. -
Seite 5: Inhaltsverzeichnis
Sicherheitshinweise .....a Signalweg Konnekt 24D ....58 EMV/EMI und Konformitätsbescheinigung . -
Seite 6: Einleitung
Lautsprecher stumm, sobald ein Kopfhörer angeschlossen wird. Wer keine DSP-Effekte benötigt und mit weniger Ein- und Ausgängen auskommt, entscheidet sich für das Konnekt 8. Das Konnekt 8 ist die nicht mit DSPs ausgestattete Version des Konnekt 24D und verfügt über weniger Ein- und Ausgänge. -
Seite 7: Konnekt 24D / Konnekt 8 - Vergleichstabelle .5 Einrichtung - Kurzanleitung
KONNEKT 24D UND KONNEKT 8 IM VERGLEICH Konnekt 24D Konnekt 8 • Hochwertige IMPACT™-Mikrofonvorverstärker • Hochwertige IMPACT™-Mikrofonvorverstärker • Echte Hi-Z-Gitarreneingänge – für Gitarre und Bass • Echte Hi-Z-Gitarreneingänge – für Gitarre und Bass optimierte Schaltungen optimierte Schaltungen • Interne Mix-Parameter können direkt am Gerät gesteuert •... -
Seite 8: In 10 Minuten Betriebsbereit
• FireWire-Anschluss (IEEE 1394) • OS X Version 10.3.9 TC Electronic leistet keinen Support für Cubase. Ausführliche Informationen zu Cubase finden Sie in der Für Computer mit Betriebssystem Windows Bedienungsanleitung zu Cubase. • Pentium 4 mit 1,6 GHz Taktfrequenz oder schneller •... - Seite 9 Wählen Sie aus dem Menü »Devices« den Eintrag »Device Setup«. In Cubase LE für Macintosh werden die VST-Eingänge nicht automatisch benannt. Sie können hier jedoch beliebige Kanalnamen vergeben. Beim Konnekt 24D empfehlen wir Ihnen, die Namen so zu vergeben, wie Sie es in dieser Abbildung sehen. •...
-
Seite 10: Fabrik R Als Send-Effekt Verwenden
EINRICHTUNG – KURZANLEITUNG Im Beispiel auf der vorherigen Seite haben wir Namen für die Fabrik R als Send-Effekt verwenden beiden Eingänge auf der Vorderseite vergeben: »Mic/Inst Ch 1« Das folgende Beispiel zeigt, wie Sie Fabrik R als Send-Effekt in und »Mic/Inst Ch 2«. Wir haben diese Eingänge außerdem Cubase LE verwenden können. -
Seite 11: Fabrik C Als Vst -Inserteffekt
EINRICHTUNG – KURZANLEITUNG Wählen Sie aus dem Routing-Dropdownmenü am unteren Rand Fabrik C als VST -Inserteffekt des Fabrik R-Fensters die Routing-Einstellung »Plug-In«. * Das folgende Beispiel zeigt, wie Sie Fabrik C als Inserteffekt in Cubase LE verwenden können. • Wählen Sie die Spur aus, in der Sie den Fabrik C verwenden wollen. -
Seite 12: Vorderseite - Konnekt 24D

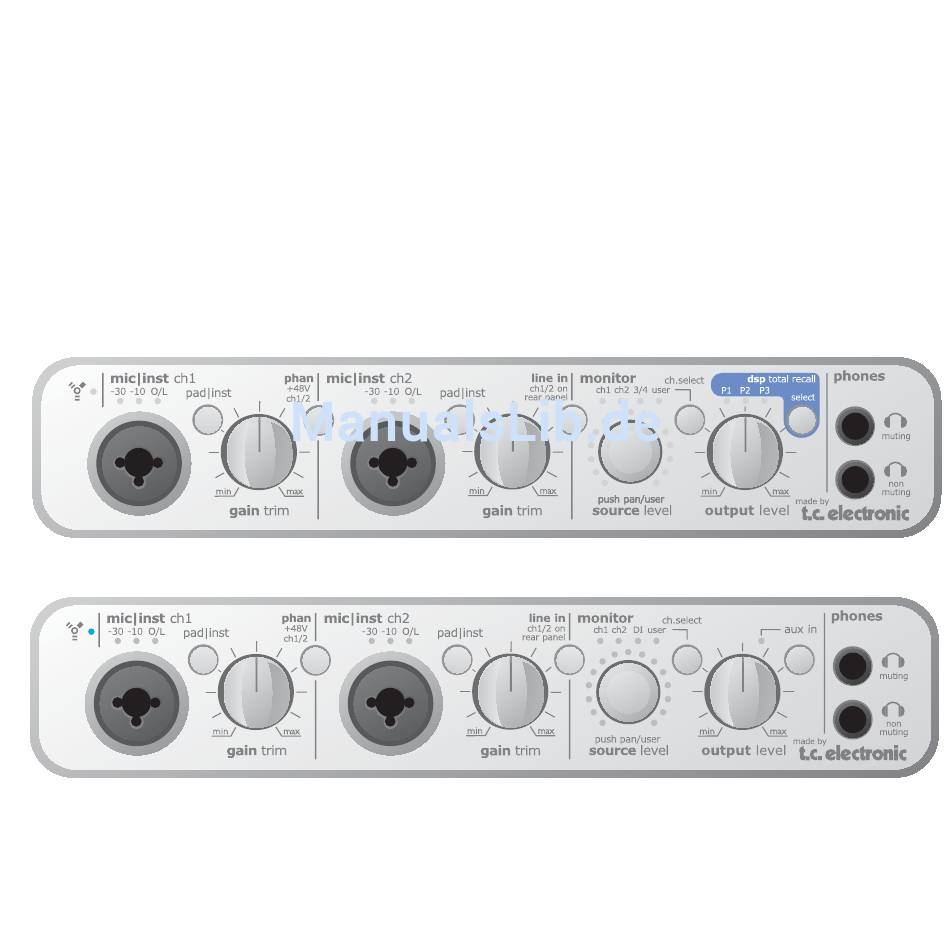

ÜBERSICHT VORDERSEITE – KONNEKT 24D FireWire/Netz-LED – Die Input-Leuchtdioden (4) zeigen den Pegel des Wenn das Konnekt per FireWire angeschlossen ist, kann die Eingangssignals. Wenn die rote O/L-Leuchtdiode blaue Leuchtdiode folgende Zustände anzeigen: aufleuchtet, hat das anliegende Signal einen zu hohen Pegel. - Seite 13 ÜBERSICHT VORDERSEITE – KONNEKT 24D Pad/Inst-Wähler SM57) am Eingang 2 kombinieren. Ebenso können Sie Mit dem Pad/Inst(rument)-Schalter können Sie die Ein- ohne Bedenken die Phantomspeisung aktivieren, ein gangsempfindlichkeit des XLR-Teils der Buchse um 20 dB Kondensatormikrofon an einen der Eingänge auf der abschwächen.
- Seite 14 ÜBERSICHT VORDERSEITE – KONNEKT 24D Sie können wie folgt Kanäle zum Monitoring auswählen: 12 DSP Total Recall (nur Konnekt 24D) Auf den Speicherplätzen P1, P2 und P3 können drei Eingangskanal 1* (Vorder- oder Rückseite) Programme abgelegt werden. Diese Programme sind »Total Eingangskanal 2* (Vorder- oder Rückseite)
-
Seite 15: Stromversorgung Über Bus
Hinweis zur Stromversorgung über den Bus Stromversorgung über Bus Sie können sowohl das Konnekt 24D als auch das Konnekt 8 über den FireWire-Bus mit der erforderlichen Betriebsspannung versorgen. Wenn Sie die Stromversorgung über den FireWire- Bus nutzen, ist die Verwendung des (zum Lieferumfang des Konnekt gehörenden) externen Netzteils nicht erforderlich. -
Seite 16: Rückseite - Konnekt 24D
ÜBERSICHT RÜCKSEITE – KONNEKT 24D Power – Netzschalter DI und DO (Digitaler Eingang und Ausgang – S/PDIF koaxial) Dieser Schalter dient zum An- und Ausschalten des Gerätes. Digitaler S/PDIF-Eingang und Ausgang (Auflösung 24 Bit) Sie Netzeingang können diese Anschlüsse nicht nur als normale Ein- und Das Konnekt kann über den FireWire-Anschluss eines... -
Seite 17: Übersicht Vorderseite Und Rückseite - Konnekt
Bitte ziehen Sie die Beschreibung der Vorderseite des Aux In-Schalter Konnekt 24D auf den vorangegangenen Seiten heran. In Statt der DSP Recall-Funktionen des Konnekt 24D finden Sie den folgenden Absätzen werden lediglich die Ausstat- beim Konnekt 8 eine Aux In-Leuchtdiode und einen Aux In- tungsmerkmale beschrieben, die sich beim Konnekt 8 vom Schalter. -
Seite 18: Studio
ANSCHLUSSBEISPIEL: »STUDIO«... - Seite 19 Siehe hierzu auch Seite 26. oder wenn Sie mehr als ein Konnekt an einem FireWire-Bus betreiben, sollten Sie zur Stromversorgung das externe Konnekt 24D Vorderseite und Instrumente Netzteil verwenden, das zum Lieferumfang des Konnekt Hier wurden an der Vorderseite des Konnekt ein Mikrofon gehört.
-
Seite 20: Mobil
ANSCHLUSSBEISPIEL: »MOBILES STUDIO« Hauptausgänge auf der Rückseite automatisch Dies ist ein typisches Setup für ein kleines mobiles Studio; stummgeschaltet. Da wir aber bei diesem Beispiel nichts an bestehend aus einer Gitarre, einem Mikrofon und einem die Hauptausgänge anschließen, ist es egal, welchen Notebook. -
Seite 21: Live
»virtuellen Kanalzug« Fabrik C nutzen*. • MIDI für zusätzliche Keyboards und/oder Programmwech- selnachrichten. • Durchleitung des Signals an die PA (Verstärker und Lautsprecher), wobei der Source Level-Regler für die Pegelsteuerung verwendet werden soll. *nur Konnekt 24D... - Seite 22 ANSCHLUSSBEISPIELE: »STAND-ALONE« Sie können das Konnekt 24D auch ohne Computer • Verbinden Sie das Mikrofon mit dem Eingang Ch 1 und die verwenden. Auch im Stand-alone-Betrieb stehen Ihnen die Gitarre mit dem Eingang Ch 2 an der Vorderseite. Aktivieren hervorragenden Mikrofonvorverstärker und Hi-Z-Eingänge für Sie die Phantomspeisung, wenn Sie mit einem die Kanäle 1 und 2 zur Verfügung.
- Seite 23 ANSCHLUSSBEISPIELE: MEHRERE KONNEKT-GERÄTE Bei dieser Konfiguration werden insgesamt vier Konnekt • Wenn Sie mehr als ein Konnekt-Gerät an einem FireWire- 24D per FireWire miteinander verkoppelt. Es stehen Ihnen Bus betreiben, kann nur eines dieser Geräte über den Bus bei diesem System vier Mal so viele Eingänge und mit Strom versorgt werden;...
-
Seite 24: Das Kontrollfeld - Mixer-Seite
DAS KONTROLLFELD – MIXER-SEITE... -
Seite 25: Alle Kanäle
DAS KONTROLLFELD – MIXER-SEITE Die Konnekt-Wähler Alle Kanäle Eingangspegelanzeigen Diese Anzeigen zeigen den Pegel der Signale, die an den Eingangskanälen anliegen. Den optimalen Rauschabstand Kanäle 1/2 und 3/4 erzielen Sie, wenn das Eingangssignal gelegentlich die 0 dB-Grenze erreicht. Kanäle 1/2 – mono/stereo Die Illustration auf der vorherigen Seite zeigt die Kanäle 1/2 Clip-LED (rot) im Dual Mono-Modus. - Seite 26 Ihnen, die Kanäle mit dem Signal Ihrer DAW zu Return Level-Regler ein. mischen, ohne zwischen verschiedenen Programmen zu wechseln. * nur Konnekt 24D 14 Monitor-Mixer – Pegel Hauptausgang Hier stellen Sie den Ausgangspegel für den Monitormischer ein. Das Ausgangssignal des Mischers können Sie dann an einen beliebigen physikalischen Ausgang (Line 1+2, Line 3+4, S/PDIF oder ADAT) senden.
-
Seite 27: Presetverwaltung
Ordnern. Beim Aufrufen dieser Funktion wird zunächst der Standard-Speicherort für TC Near-Presets angezeigt. 16 P1, P2 und P3 (Konnekt 24D) Das TC Near-Kontrollfeld verfügt über 3 Presetspeicher- plätze, die Sie zum Laden und Speichern von Presets verwenden können. - Seite 28 SETUP-SEITE...
-
Seite 29: Eingangsbereich - Analog
SETUP-SEITE Eingangsbereich – analog Eingangsbereich – digital Damit Sie ein externes digitales Signal bearbeiten können, ist es Ch1/Ch2 – Eingänge mit automatischer Erkennung unbedingt erforderlich, dass sich das Konnekt zu diesem Signal Die Anschlüsse für die Kanäle 1 und 2 auf der Vorderseite synchronisieren kann. -
Seite 30: Monitor Mix
SETUP-SEITE Mixer View – (digital) Linked Devices (Verkopplung von Geräten) Mit der Funktion Mixer View können Sie verschiedene Sie können bis zu vier Konnekt-Geräte miteinander Optionen festlegen, die die Darstellung der digitalen Kanäle verbinden. In der Regel werden Sie nur den Pegel der auf der Mixer-Seite betreffen. -
Seite 31: Bereich Output
Bereich Output In diesem Bereich der Setup-Seite können Sie festlegen, wie das Signal zu den Ausgängen des Konnekt geleitet werden soll. 11 Optische Ausgänge (nur Konnekt 24D) ADAT Wählen Sie die Einstellung ADAT, um bis zu 8 ADAT-Kanäle an den Lightpipe-Ausgang zu senden. -
Seite 32: Stand Alone Clock Settings (Clock-Einstellungen Für Stand-Alone-Betrieb)
SETUP-SEITE Stand Alone Clock Settings (Clock-Einstellungen für Stand-alone-Betrieb) Diese Einstellungen betreffen den Takt, dem das Konnekt folgt, wenn Sie es im Stand-alone-Modus betreiben. Um geänderte Einstellungen zu übernehmen, müssen Sie das Gerät ausschalten und dann wieder anschalten. 12 Parameter »Sync Source« – Einstellung der Synchronisationsquelle Option »Internal«: Das Konnekt wird durch sein eigenes internes Taktsignal... -
Seite 33: Aufnahme - Effekte Im Internen Modus
Wählen Sie den »VST Inputs«-Bereich und wählen Sie dort Vorverstärker arbeiten, werden Sie üblicherweise das Signal zum Beispiel »Konnekt 24D mic/inst/line 1«, um den hinter dem Vorverstärker leicht komprimieren und entzerren Eingang 1 auf der Vorderseite zu nutzen. Aktivieren Sie den und nur dieses bearbeitete Signal aufnehmen. -
Seite 35: Konnekt Wdm-Treiber
KONNEKT WDM-TREIBER Konnekt WDM-Treiber Konfiguration Um Konnekt mit WDM zu verwenden, müssen Sie eben diese Verwendung von WDM (gilt nur unter Windows) Anwendung bei Windows anmelden. WDM ist das Audiotreibersystem von Windows. Es wird für Wählen Sie im Windows-Startmenu Systemsteuerung / Sounds Windows-Systemklänge, den Windows Media Player und und Audiogeräte und dort die Registerkarte »Audio«. -
Seite 36: Systemeinstellungen
SYSTEM SETTINGS (SYSTEMEINSTELLUNGEN) Um auf die Systemeinstellungen zuzugreifen, klicken Sie auf »System Settings«. - Seite 37 SYSTEM SETTINGS (SYSTEMEINSTELLUNGEN) Parameter »Buffer Size« (Puffergröße)* Beispiel 1 – Konnekt als Clockgeber: Parameter »Clock Master« und »Sync Source« Der Puffer kann auf eine Größe zwischen 64 und 8192 einstellen Samples eingestellt werden. Je größer der Puffer, umso größer ist die im Konnekt entstehende Verzögerung (Latenz).
- Seite 38 SYSTEM SETTINGS (SYSTEMEINSTELLUNGEN) Beispiel 2: Jitterkorrektur mit dem Konnekt Parameter »Sample Rate« Wenn Sie unter »Sync Source« die Einstellung »Internal« wählen, müssen Sie auch die Samplingrate vorgeben. Die verfügbaren Optionen sind: – 44,1 kHz – 48 kHz – 88.2 kHz –...
-
Seite 39: Aktualisieren Der Firmware
FIRMWARE-AKTUALISIERUNG / RESET Versionen • Klicken Sie auf »Update Firmware«. Es wird dann automatisch der Ordner geöffnet, in dem sich die Firmware- In diesem Bereich finden Sie Informationen über die Datei befindet. Kontrollfeld-Version und den FireWire-Treiber. (siehe Seite 36) Beispiel Verfügbarkeit von Updates ermitteln •... -
Seite 40: Fabrik C
FABRIK C Einleitung Fabrik C basiert auf der innovativen Meta Intuitive Navigation Technologie (MINT™). MINT™ repräsentiert einen völlig neuen Ansatz im Bereich professioneller Audio-Plugins. Wir haben die professionelle Audiobearbeitung um einen ebenso einfachen wie effektiven Ansatz erweitert. Das Ergebnis ist eine denkbar leicht zu bedienende Benutzeroberfläche mit wenigen Bedienelementen, die Sie in kürzester Zeit beherrschen werden. -
Seite 41: Übersicht
FABRIK C Übersicht Breitband- oder Dreiband-Kompression? Der Kompressor des Fabrik C kann als Breitbandkompressor oder mit drei Frequenzbereichen betrieben werden. Da der Fabrik C primär zur Bearbeitung von Einzelsignalen und nicht als spezielles Werkzeug für das Mastering entwickelt wurde, stellt sich die Frage, welchen Nutzen dieser Dreibandmodus hat. - Seite 42 FABRIK C Zusammengefasste Signale mit Dreibandkompression bearbeiten Wenn Sie mehrere bereits zusammengemischte Signale »global« komprimieren wollen, können Sie den Dreibandmodus sehr effektiv einsetzen. Er sorgt beim Gesamtmix für mehr Transparenz, da Sie jedes der drei Frequenzbänder separat komprimieren können. Vocals mit Breitbandkompression bearbeiten Wahrscheinlich kennen Sie von bestimmten Produktionen den kraftvollen »in-your-face«-Sound.
-
Seite 43: Signalweg Im Breitbandmodus
FABRIK C Signalweg - Dreibandmodus Comp/ Comp Make-up De-Esser In Level Gain 3 band Parametric Split Limiter Filter Dies ist eine schematische Darstellung des Signalweges durch den Algorithmus im Dreibandmodus. Wie hier zu sehen ist, durchläuft das Signal zunächst den parametrischen Vierbandequalizer. Danach wird das Signal zur individuellen Kompression in drei Bänder (Bässe, Mitten, Höhen) aufgeteilt. - Seite 44 FABRIK C EQ-Bereich Der Equalizer des Fabrik C ist ein parametrischer Vierbandequalizer, bei dem Sie zwischen vier verschiedenen Filterarten wählen können: »Notch« (Kerbfilter), »Parametric«, »Shelving« und »Cut«. Wenn Sie einen besonders präzise arbeitenden Filter benötigen, verwenden Sie den Notch-Filter (Kerbfilter). Wenn Sie den Klang etwas subtiler beeinflussen wollen, können Sie den Shelving-Filter mit einstellbarer Flankensteilheit verwenden.
- Seite 45 FABRIK C Filtertypen Kerbfilter – niedrige Bandbreite Die verfügbaren Typen für die Bänder »Lo« und »Hi« sind: »Parametric«, »Notch«, »Shelve« und »Cut«. Die verfügbaren Typen für die Bänder »Mid 1« und »Mid 2« sind: »Parametric« und »Notch«. Parametrischer Filter – große Bandbreite Cut–Filter –...
- Seite 46 FABRIK C Parameter »Type« Bandbreite (BW) & Q-Faktor – Eckwerte: Wertebereich für Notch-Filter: Parameter »Lo Gain« -»inf«; -97 dB bis 0 dB 0,5 - 2,87 (Anhebung Bässe) 0,7 - 2,04 Parameter »Mid1 Gain« -»inf«; -97 dB bis 0 dB 1,0 - 1,41 (Anhebung untere Mitten) Parameter »Freq«...
- Seite 47 FABRIK C Kompression Kompression Dreiband- und Breitbandmodus – Source-Seite Dreiband- und Breitbandmodus – Gain-Seite Auswahl des Signaltyps (Source) Geben Sie auf der Source-Seite an, welche Art von Audiosignal Gain-Steuerung Sie mit dem Plugin bearbeiten wollen. Die Einstellung der Eingangsempfindlichkeit (Gain) ist sehr •...
- Seite 48 FABRIK C Kompression Kompression Nur Dreibandmodus Nur Dreibandmodus – Level-Seite Compressor Control-Seite Steuerung des Kompressors Pegelsteuerung Die Parameter »Low«, »Mid« und »High« stellen den Je nachdem, wie stark Sie die drei Frequenzbänder Kompressionsgrad für diese drei Frequenzbänder dar. komprimieren, müssen Sie gegebenenfalls die Pegel dieser Frequenzbänder anpassen.
-
Seite 49: Einstellen Der Parameter - Kompressor-Bereich
FABRIK C Kompression Im Dreibandmodus wird die Verteilung von Kompression und Pegel(kompensation) zwischen den drei Bändern mit den - Fullband-Modus Reglern »C« und »L« gesteuert. Im Breitband-Modus sind diese Der Kompression arbeitet im Breitband-Modus, wenn das Bedienelemente nicht erforderlich und stehen daher nicht zur Kontrollkästchen neben dem Feld »3-Band«... - Seite 50 FABRIK C Der Limiter Das Plugin Fabrik C umfasst auch einen Limiter. Der Limiter verhindert Verzerrungen durch sporadisch auftretende extreme Pegelspitzen im bearbeiteten Signal. Solche Spitzen können von einem Kompressor nicht immer schnell genug erfasst und gedämpft werden. Da Sie den Limiter verwenden können, um extreme Pegelspitzen abzufangen, bleibt der Kompressor für »musikalischere«...
- Seite 51 FABRIK C Routing-Arten Im »Routing Mode«-Dropdownmenü können Sie zwischen zwei verschiedenen Routing-Modi wählen. »Plugin«-Modus: Wenn Sie den Fabrik C als VST-Plugin verwenden wollen, müssen Sie diesen Modus wählen. »Internal«–Modus: Verwenden Sie den »Internal«- Modus, wenn Sie den Fabrik C ohne ein VST-kompatibles Hostprogramm verwenden wollen. Beispiel: Normalerweise werden Sie den Fabrik C als Teil des Aufnahmekanalzugs einsetzen, um bei der Aufnahme etwas...
-
Seite 52: Fabrik R
FABRIK R Einleitung Fabrik R basiert auf der innovativen Meta Intuitive Navigation Technologie (MINT™). MINT™ repräsentiert einen völlig neuen Ansatz im Bereich professioneller Audio-Plugins. Fabrik R bietet Ihnen innerhalb eines einzigen Plugins vier TC-Algorithmen. Die Meta Intuitive Navigation Technology (MINT™) erlaubt es Ihnen, in kürzester Zeit genau den gewünschten Sound zu realisieren. -
Seite 53: Reverb-Bereich
FABRIK R Übersicht Reverb-Bereich • Wählen Sie durch Klicken mit der linken Maustaste einen der vier Reverbtypen aus. Live Live aufgenommenes Material wird oft von störenden Hintergrundgeräuschen begleitet. Wenn Sie solche Aufnahmen mit einem eher subtilen, zurückhaltenden Reverb bearbeiten, wird dieses kaum zu hören sein. Stattdessen benötigen Sie ein heller und »körniger« klingendes Reverb –... -
Seite 54: Tweak-Bereich
FABRIK R Plate Willkommen in der guten alten Zeit! Früher wurde Hall in Tonstudios durch den Einsatz von Stahlfedern oder großen Metallplatten erzeugt. Das Plate Reverb bildet den spezifischen Klang dieser Hallfedern und -platten nach. Gerade dann, wenn Sie perkussive Instrumente verhallen wollen, sind diffus klingende, strahlende, höhenreiche Reverbs gefragt –... - Seite 55 FABRIK R Reverb-Seite Modulation-Seite Decay (Hallzeit) Bei der Entwicklung der Fabrik R-Algorithmen wurde großer Wertebereich: 10 Millisekunden bis 20 Sekunden Wert darauf gelegt, dass das so genannte Diffusfeld (der Raumhall) so weich und natürlich wie möglich klingt. Durch eine Mit dem Decay-Regler legen Sie die Dauer der Hallfahne fest. leichte Modulation des Diffusfeldes fügt sich der Hall jedoch bei Die Länge der Hallfahne ist definiert als die Zeit, in der der bestimmten Anwendungen möglicherweise besser in das...
- Seite 56 FABRIK R Color-Seite Distance/Level-Seite Die Color-Seite umfasst mehrere übergeordnete Parameter, mit Das Verhältnis zwischen den Signalkomponenten »Dry« denen die spektrale Zusammensetzung der Hallfahne (unbearbeitetes Direktsignal), »Early« (Erstreflexionen) und beeinflusst werden kann. Sie können zum Beispiel den Wert des »Reverb« (Hallfahne) ist entscheidend für die vom Hörer Parameters HiColor etwas erhöhen, wenn Sie den Eindruck wahrgenommene Entfernung zur Schallquelle.
-
Seite 57: Weitere Parameter
FABRIK R Parameter »Reverb« Parameter »Routing« Wertebereich: »Off«, -24 dB bis 0 dB Die möglichen Signalwege (Routings) für das Fabrik R können auf der Setup-Seite (unter DSP Effects Settings) sowie auf der Mir dem Parameter »Reverb« legen Sie den Anteil des Fabrik R-Seite selbst eingestellt werden. -
Seite 58: Der Konnekt-Tuner
DER KONNEKT-TUNER Das Konnekt ist mit einem hervorragenden Tuner für Saiteninstrumente ausgestattet. Alle erforderlichen Parameter und die Tuner- Anzeige selbst befinden sich auf der Tuner-Seite. Die Tuner-Anzeige kann auch dem Lichtkranz des Konnekt zugewiesen werden. Dieser Modus eignet sich besonders für den Stand-alone-Betrieb. Die Tuner-Seite Sehen wir uns einmal die Tuner-Seite des TC Near-Bedienfeldes an. - Seite 59 DER KONNEKT-TUNER Modus-Wähler Klicken Sie auf dieses Feld, um zwischen Strobe-Modus und normalem Modus umzuschalten. Im Strobe-Modus wandert bei zu niedriger Tonhöhe eine rote LED-Dreiergruppe von rechts nach links. Wenn die erkannte Note zu hoch ist, wandert die Dreiergruppe nach rechts. nicht gestimmt (Chromatischer Tonleiter-Modus ausgewählt) gestimmt (C-Dur-Tonleiter-Modus ausgewählt) Funktion »Tuner Lichtkranz zuordnen«...
-
Seite 60: Signalweg Konnekt 24D
ANHANG – SIGNALWEG KONNEKT 24D To computer From computer Phantom Line In on +48v ch 3/4 FW 1+2 Inputs Ch 1/main L Impact preamp Level Monitor Mix Combi Jack/XLR Ch 2/main R From Inputs - front ch 1 Level Gain trim... -
Seite 61: Anhang - Signalweg Konnekt
ANHANG – SIGNALWEG KONNEKT 8 To computer From computer Phantom Line In on +48v ch 1/2 FW 1+2 Inputs Ch 1/main L Impact preamp Level Monitor Mix Combi Jack/XLR From Inputs Ch 2/main R - front ch 1 Level Gain trim Gain trim FW 1 Phones... -
Seite 62: Anhang: Asio-Kanalnamen
ANHANG: ASIO-KANALNAMEN Auf den beiden folgenden Seiten wird erläutert, wie die ASIO-Kanäle des Konnekt – je nach gewählter Samplingrate – zugeordnet werden. Konnekt 8 44,1 - 48 kHz 88,2 - 96 kHz 176,4 - 192 kHz Eingänge Eingänge Eingänge 1 Mic inst / line 1 1 Mic inst / line 1 1 Mic inst / line 1 2 Mic inst / line 2... - Seite 63 ANHANG: ASIO-KANALNAMEN Konnekt 24D 44,1 - 48 kHz 88,2 - 96 kHz 176,4 - 192 kHz Eingänge Eingänge Eingänge 1 Mic inst / line 1 1 Mic inst / line 1 1 Mic inst / line 1 2 Mic inst / line 2...
-
Seite 64: Häufig Gestellte Fragen
HÄUFIG GESTELLTE FRAGEN DICE-TECHNOLOGIE TC Near verhindert, dass der Computer in den Standby- In den Konnekt-Interfaces kommt der neu entwickelte TC DICE Modus wechselt II Digital Interface Chip von TC Applied Technologies zum Bevor Sie Ihren Computer in den Standby-Modus schalten Einsatz. -
Seite 65: Technische Daten
ANHANG – TECHNISCHE DATEN Digitale Ein- und Ausgänge Monitor-/Line-Ausgänge Anschluss (S/PDIF): Cinch, 75 Ohm Kanäle 1, 2, 3, 4 *5) Formate (S/PDIF und TosLink) *1): S/PDIF (24 Bit), IEC 958, Pro-Status-Bit Anschlüsse: 6,3 mm-Klinkenbuchse, Anschluss (ADAT® oder TosLink) *2): Optical Pipe Ground Sensing Design.
