Die Verlängerung kann zum Transfer weggeklappt werden.
Ziehen Sie die Verlängerung hoch und legen Sie sie zur Seite um. Wenn die
Bremsen angezogen sind, sollte sich der Rollstuhl nicht bewegen.
Einstellung: Nach einer Reifenreparatur oder aufgrund von Abnutzung bei
den Luft- oder Massivreifen kann ein Nachstellen
notwendig werden. Dazu lösen Sie die Imbusschrauben (B) und schieben die ganze
Handbremse so weit, dass die angezogene Bremse den Reifen berührt. Ziehen Sie
die Imbusschraube nach der Einstellung wieder fest.
Hinweis: Die Bremsen befinden sich paarweise am Rollstuhl. Denken Sie
gegebenenfalls auch an die andere Handbremse.
8.7 Fußstützenbügel und Beinstützen
Fußstützenbügel
Die Fußstützenbügel halten die Fußstützen. Es gibt verschiedene Typen von
Fußstützenbügeln, die sich in ihrem Winkel (80°, 70°, 60°) und in ihrer Form
unterscheiden. Der 70° Fußstützenbügel ist nach innen gebogen, um vorne die
Breite des Rollstuhls zu verringern. Alle Bügel können zur Seite geschwenkt und
abgenommen werden.

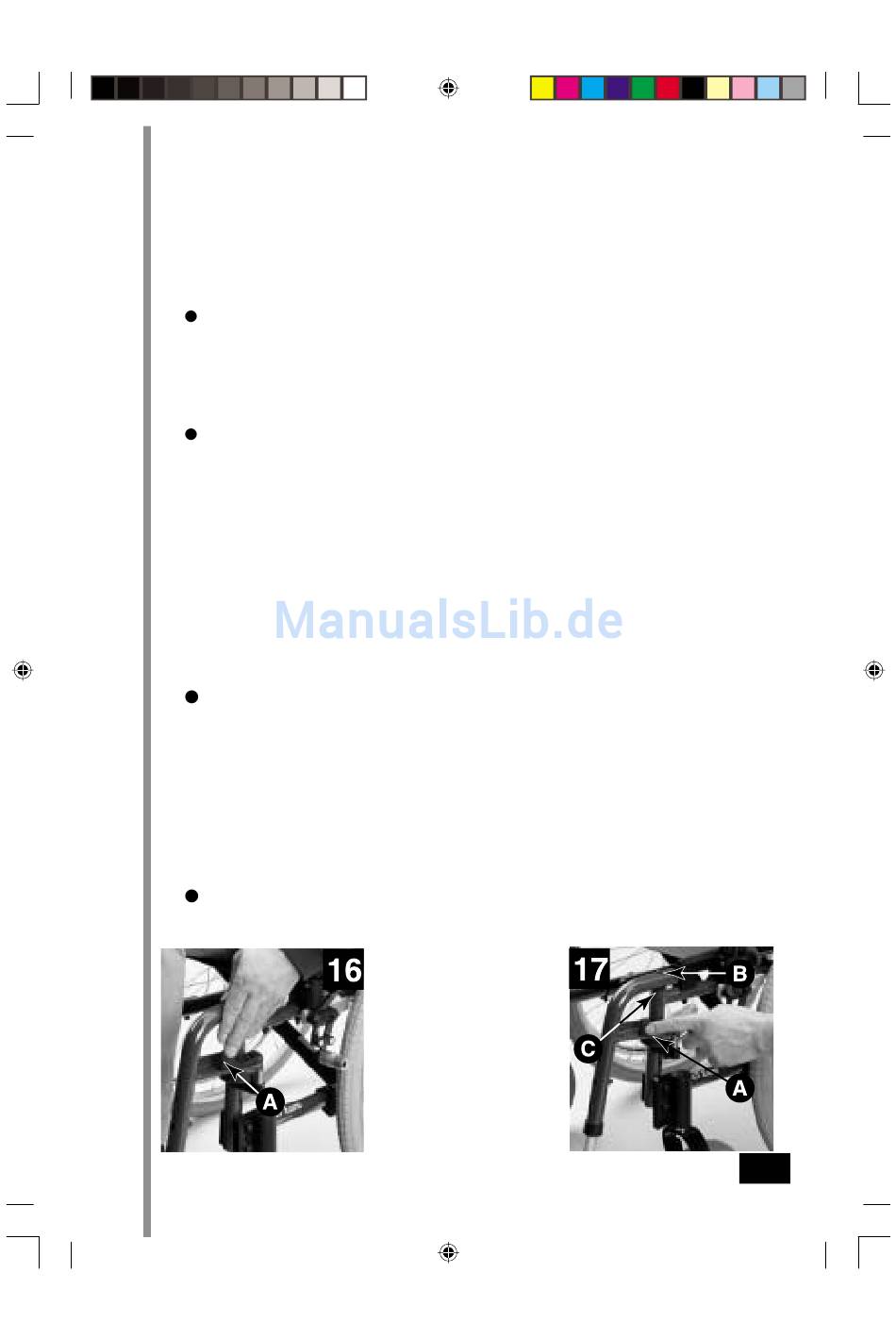

Bedienung (Abb. 16 und 17):
Um die Fußstützen zu öffnen, d.h. zur Seite zu schwenken, ziehen Sie den Hebel
(A). Drehen Sie dann die Stützen nach außen. Dies sollte langsam geschehen,
so dass sie nicht gegen die Bremshebel schlagen. Um sie wieder zu schließen,
schwenken Sie sie zuerst zur Seite und ziehen sie dann nach oben ab. Um sie
wieder anzubringen, nehmen Sie sie in die offene Stellung, bringen die Aufhängung
(B) mit dem Loch (C) zusammen und stecken Sie in das Loch. Lassen Sie sie
einrasten. Zum Durchfahren einer Engstelle können die Fußstützen nach innen
geschwenkt werden.
Einstellung: Die Fußstützenbügel müssen nicht eingestellt werden.
