Manuale di prima installazione - Istruzioni originali
3.7 Installazione verticale in camera a secco (TIPO T) (Fig. 17 pag. 72)
Per l'installazione verticale in camera a secco, l'elettropompa viene fornita, a richiesta, con la flangia di aspirazione predisposta per il fissaggio di
un basamento curvo (KBC).
3.7.1 Procedura di installazione (Fig. 18 pag. 72):
1. Realizzare sul fondo della vasca due supporti in materiale idoneo a sostenere il peso e le sollecitazioni dell'elettropompa (cemento, calce-
IT
struzzo, muratura, ecc) al fine di ottenere la corretta altezza della bocca di aspirazione. Le dimensioni consigliate sono riportate sulla scheda
tecnica;
2. Accertare che l'elettropompa sia scollegata dalla rete di alimentazione e che il verso di rotazione della girante sia corretto secondo la procedura
descritta al paragrafo 3.2 "Verifica del verso di rotazione della girante";
3. Posizionare l'elettropompa sul basamento e bloccarlo con le viti di fissaggio;
4. Collegare la curva flangiata alla bocca di aspirazione dell'elettropompa con le viti di fissaggio. Se necessario, coricare l'elettropompa e assi-
curarla per impedire movimenti accidentali;
5. Assicurare una catena o cinghia adeguatamente dimensionata alla maniglia dell'elettropompa e calarla nella vasca posizionando il basamento
sui supporti a fondo vasca;
6. Contrassegnare la posizione dei fori di fissaggio;
7. Praticare i fori di diametro opportuno in base alle asole di fissaggio del basamento;
8. Fissare stabilmente il basamento ai due supporti per mezzo di tasselli chimici o ad espansione. Utilizzare viteria in acciaio INOX o proteggere
le viti e i dadi con un prodotto idoneo a prevenire la corrosione;
9. Collegare il tubo di aspirazione alla curva flangiata;
10. Collegare il tubo di mandata all'elettropompa. Si raccomanda di installare una saracinesca di intercettazione ed una valvola di ritegno a palla a
passaggio libero integrale utilizzando un tubo di raccordo di lunghezza uguale ad almeno 5 volte il diametro della bocca di mandata.
11. Pulire la vasca da detriti e rifiuti residui.
12. Assicurare i cavi elettrici in modo che non siano soggetti a torsione e strappi.
13. Fare uscire i cavi elettrici dalla vasca attraverso un condotto pulito e privo di asperità. Evitare che il cavo compia curve strette e possa essere
schiacciato o danneggiato.
14. Rimuovere la guaina termoretraibile che protegge l'estremità del cavo seguendo le indicazioni riportate al paragrafo 2.2.
15. Collegare i cavi elettrici al quadro di comando secondo lo schema riportato al paragrafo 4.2 "Collegamento elettrico".
3.8 Installazione orizzontale in camera a secco (TIPO Z) (Fig. 19 pag. 73)
Per l'installazione orizzontale, l'elettropompa presenta la predisposizione per il fissaggio alla struttura di sostegno in carpenteria metallica (KBS-H).
3.8.1 Procedura di installazione (Fig. 20 pag. 73)
1. Accertare che l'elettropompa sia scollegata dalla rete di alimentazione e che il verso di rotazione della girante sia corretto secondo la procedura
descritta al paragrafo 3.2 "Verifica del verso di rotazione della girante".
2. Posizionare l'elettropompa verticalmente su un piano regolare e stabile.
3. Svitare le viti di bloccaggio della maniglia di sollevamento, se presente, e rimuoverla. In alternativa, svitare e rimuovere i golfari.
4. Fissare la staffa superiore al coperchio motore dell'elettropompa. Prestare attenzione a non danneggiare i cavi elettrici.
5. Fissare il distanziale alla staffa superiore senza serrare i dadi di fissaggio.
6. Fissare la staffa inferiore al corpo pompa.
7. Utilizzando un filo a piombo, regolare la posizione del distanziale affinchè la sua piastra di appoggio sia complanare a quella della staffa infe-
riore; serrare i dadi del distanziale.
8. Mettere l'elettropompa in posizione con l'ausilio di un mezzo meccanico idoneo (gru, paranco). Per il sollevamento, utilizzare una catena o
cinghia di dimensioni idonee al peso dell'elettropompa. Prestare attenzione alle oscillazioni dell'elettropompa che possono verificarsi in seguito
al distacco dal suolo.
9. Fissare stabilmente il sistema al fondo della vasca utilizzando tasselli chimici o ad espansione. Utilizzare viteria in acciaio INOX o proteggere
le viti e i dadi con un prodotto idoneo a prevenire la corrosione.
10. Collegare le tubazioni di aspirazione e di mandata. Si raccomanda di installare una saracinesca di intercettazione ed una valvola di ritegno a
palla a passaggio libero integrale utilizzando un tubo di raccordo di lunghezza uguale ad almeno 5 volte il diametro della bocca di mandata.
11. Pulire la vasca da detriti e rifiuti residui.
12. Assicurare i cavi elettrici in modo che non siano soggetti a torsione e strappi.
13. Fare uscire i cavi elettrici dalla vasca attraverso un condotto pulito e privo di asperità. Evitare che il cavo compia curve strette e possa essere
schiacciato o danneggiato.
14. Rimuovere la guaina termoretraibile che protegge l'estremità del cavo seguendo le indicazioni riportate al paragrafo 2.2.
15. Collegare i cavi elettrici al quadro di comando secondo lo schema riportato al paragrafo 4.2 "Collegamento elettrico".

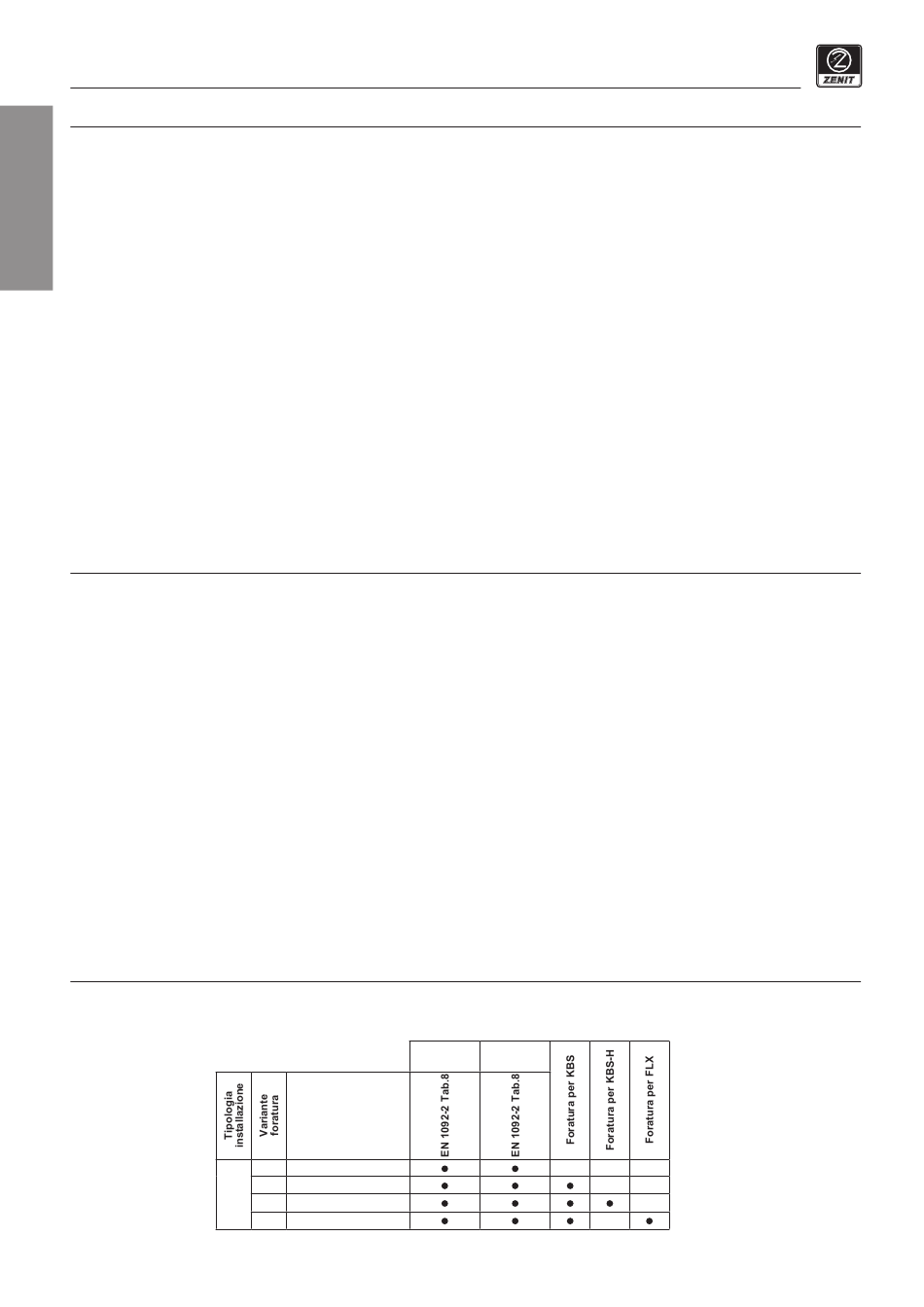

3.9 Installazione non predefinita (TIPO X)

L'elettropompa è predisposta con tutte le forature per l'installazione standard con accessori Zenit.
Per conoscere il dettaglio delle forature disponibili vedere la scheda tecnica.
10
Accessorio
Zenit
A DAC/KBC
B DAC/KBC/KBS
X
C DAC/KBC/KBS/KBS-H
E DAC/KBC/KBS/FLX
Flangia di Flangia di
mandata aspirazione
