2.2

Elektrischer Anschluss

Wenn Sie ein Nexus oder NX2 GPS Navigator Instrument haben, wird die Antenne an
dieses Gerät angeschlossen. Wenn Sie kein derartiges Instrument haben oder wenn es
für die Montage einfacher ist, schließen Sie die GPS Antenne direkt an den Nexus
Server (Klemme 1= +12V - grünes Kabel, Klemme 2= 0V - Schirm, Klemme 9 = NMEA
In - gelbes Kabel, Klemme10 =NMEA In Return - weisses Kabel) bzw. an den NX2
Server (Klemme 9= +12V - grünes Kabel, Klemme 10=NMEA In - gelbes Kabel,
Klemme 11=NMEA In Return - weisses Kabel, Klemme 12= 0V - Schirm) an. Die GPS-
Antenne kann auch direkt an das Nexus Multi Center angeschlossen werden, wenn
dieses als Einzelanlage ohne ein Nexus Netzwerk eingesetzt wird.

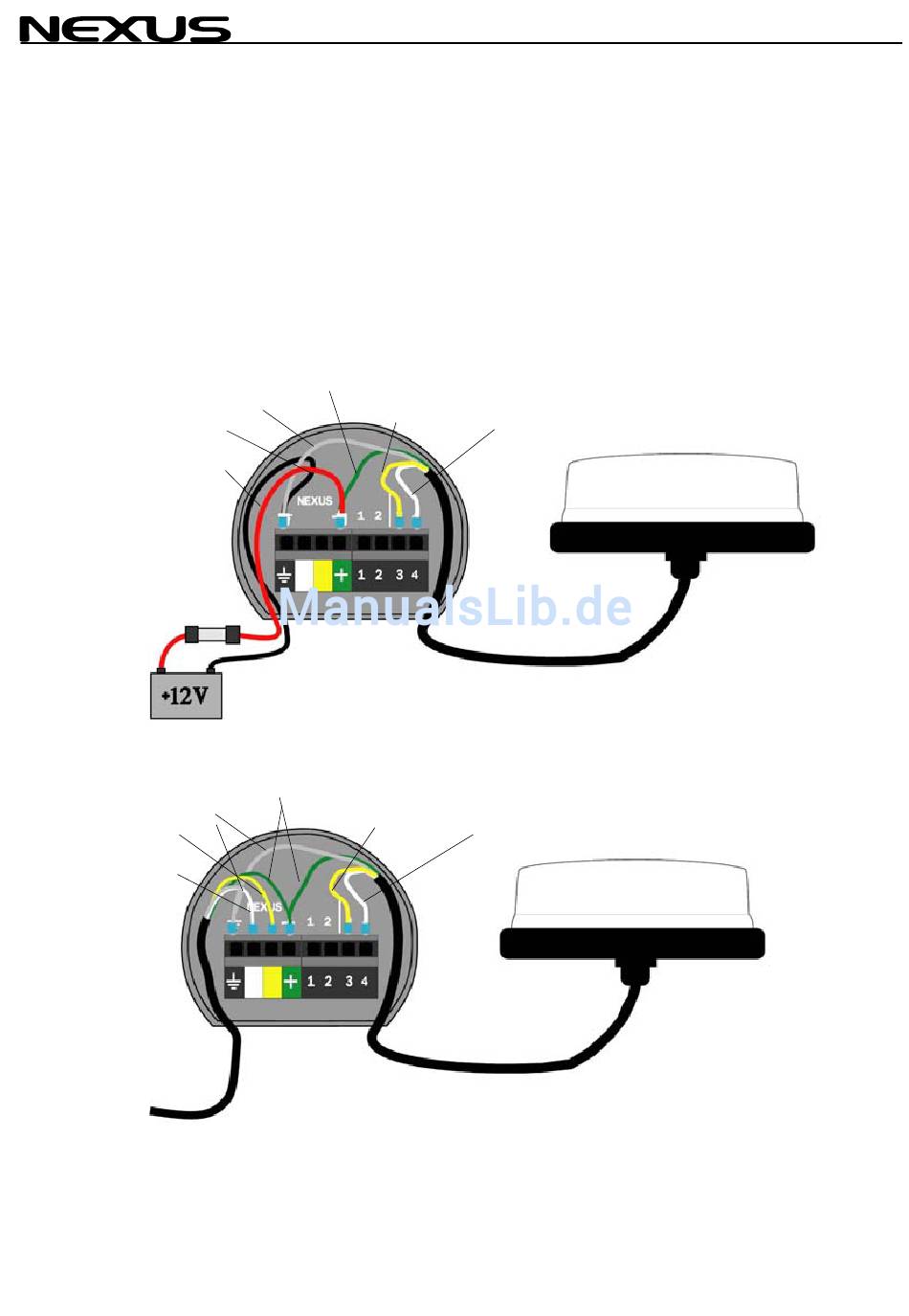

2.2.1 Anschluss ein Nexus oder NX2 GPS Navigator Instrument als
Einzelanlage
Schirm
schwarz
rot
3A Fuse
2.2.2 Anschluss an ein Nexus oder NX2 GPS Navigator Instrument in
einem Nexus Netzwerk
grün
Schirm
gelb
weiss
Nexus
Netzwerk
Achtung: Bei Anschluss der GPS-Antenne an das GPS Navigator Instrument muss die
Einstellung für die Positionsquelle im GPS Navigator Instrument "NMEA POS" lauten.
Siehe Bedienungsanleitung des GPS Navigator Instruments.
grün
gelb
gelb
4
weiss
weiss
GPS
