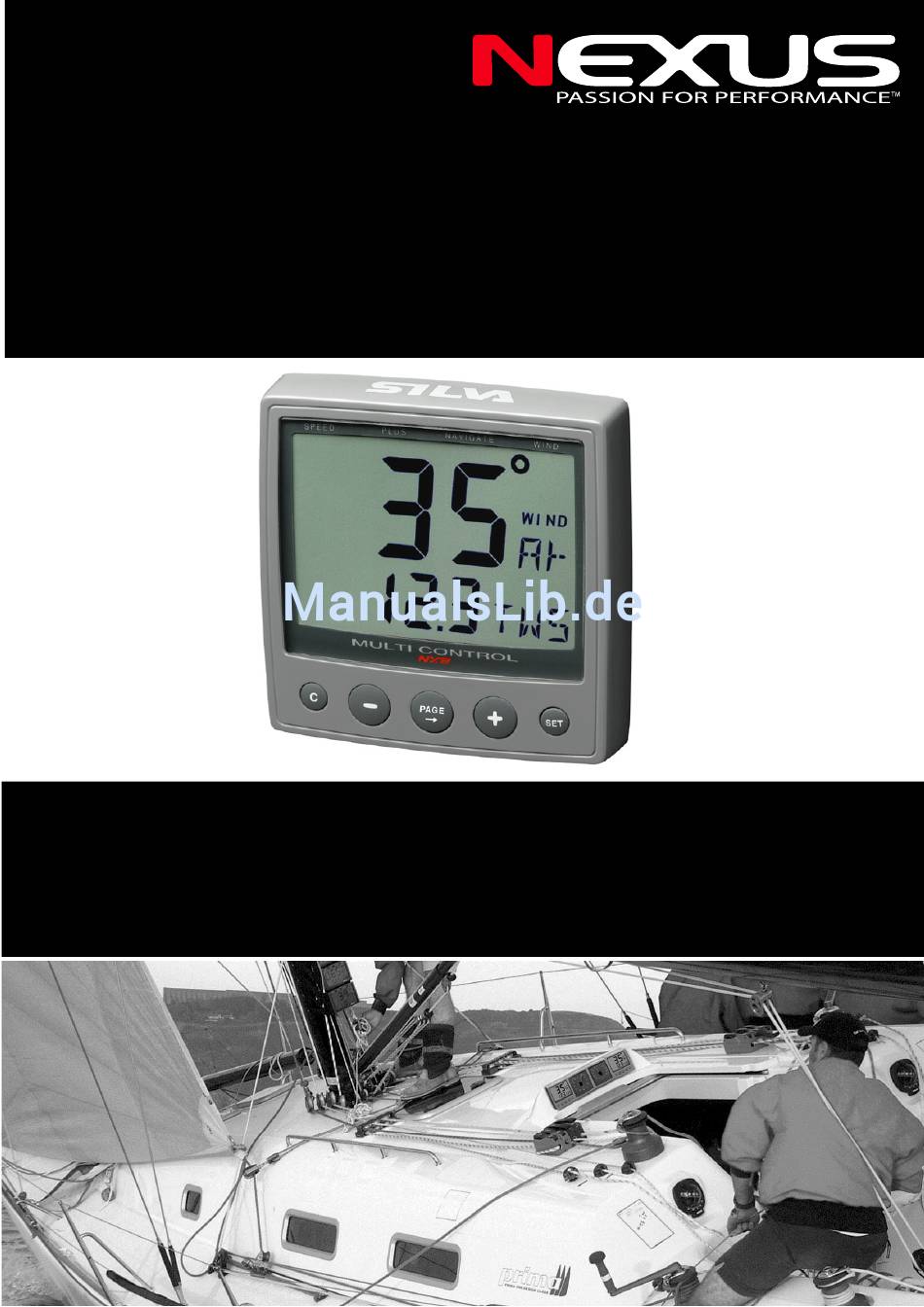

- Seite 1 NX2 Serie Multi Control Instrument – Multi XL Instrument - Wind Data Instrument – GPS Navigator Instrument Deutsche Bedienungsanleitung Ausgabe September 2013...
-
Seite 2: Inhaltsverzeichnis
NX2 SERIE BEDIENUNG Deutsch Bedienung ......................6 Über dieses Handbuch ..................6 Die Benutzung der Tasten der NX2 Instrumente ..........7 1.2.1 Clear / cancel / reset / Löschen ..............7 1.2.2 MINUS ...................... 7 1.2.3 PAGE ....................... 7 1.2.4 PLUS ...................... - Seite 3 Deutsch NX2 SERIE BEDIENUNG 2.7.1 (MEM) Steuern nach Kompass-Kurs ............17 2.7.2 (BTW) Steuern zum Wegepunkt ............. 17 2.7.3 Steueranzeige zu steuernder Kurs (CTS) ..........17 2.7.4 Steueranzeige scheinbarer Windeinfallswinkel (AWA) ......18 Anzeigebereich WIND Haupt-Funktion ............19 Anzeigebereich WIND Unter-Funktionen ............19 2.9.1...
- Seite 4 NX2 SERIE BEDIENUNG Deutsch 3.2.4 Stoppuhr ....................29 3.2.5 [DST] Distanz ..................29 3.2.6 Average speed [AVS] / Durchschnittsgeschwindigkeit ......29 3.2.7 [SEA] Seegangsdämpfung Bootsgeschwindigkeit ........29 3.2.8 [DPT] Wassertiefe .................. 30 3.2.9 [CMG] und [DMG] zurückgelegter Kurs und zurückgelegte Entfernung . 30 3.2.10...
- Seite 5 Deutsch NX2 SERIE BEDIENUNG Haupt-Funktionen (digitale Ziffernanzeige) ............37 Analoge Funktion ..................... 37 Unter-Funktionen ..................... 38 4.3.1 [TWS] wahre Windgeschwindigkeit ............38 4.3.2 Maximale wahre Windgeschwindigkeit ........... 38 4.3.3 (TWD) Wahre (geographische) Windrichtung ......... 38 4.3.4 [AWS] scheinbare Windgeschwindigkeit ..........38 4.3.5...
- Seite 6 Segelplanteilstück löschen ..............52 5.4.6 Segelplan als Route speichern ............... 52 5.4.7 Route aufrufen ..................52 5.4.8 Route in Gegenrichtung aufrufen ............52 5.4.9 Route löschen ..................52 Wartung ......................54 Fehlersuche ....................54 Allgemeines ..................... 54 Nexus Netzwerk Fehlermeldungen ..............54...
-
Seite 7: Bedienung
Schreibweise wie auf der Anzeige darge- stellt, z.B. [Lat]. Hinweis: Voraussetzung für die Anzeige aller in dieser Anleitung erklärten Funktionen ist der Anschluss folgender Geber an den Nexus Server: Nexus Log-Geber, Nexus Echolot-Geber, Nexus Kompass-Geber HPC, Nexus nWind Windmess-Geber, Nexus nGPS-Antenne. -
Seite 8: Die Benutzung Der Tasten Der Nx2 Instrumente
NX2 SERIE BEDIENUNG Deutsch Die Benutzung der Tasten der NX2 Instrumente dargestellt am Multi Control Instrument ANZEIGE- HAUPT- BEREICH FUNKTION UNTER- FUNKTION CLEAR MINUS PAGE PLUS 1.2.1 Clear / cancel / reset / Löschen Durch Drücken von CLEAR, werden Eingaben gelöscht, Alarme bestätigt oder Zähler auf Null gesetzt. -
Seite 9: Plus
Tasten sind kurzfristig beleuchtet. Drücken Sie PLUS zur Wahl der Beleuchtungsstufe [LOW], [MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzel- ne Geräte individuell zu beleuchten. -
Seite 10: Multi Control Instrument

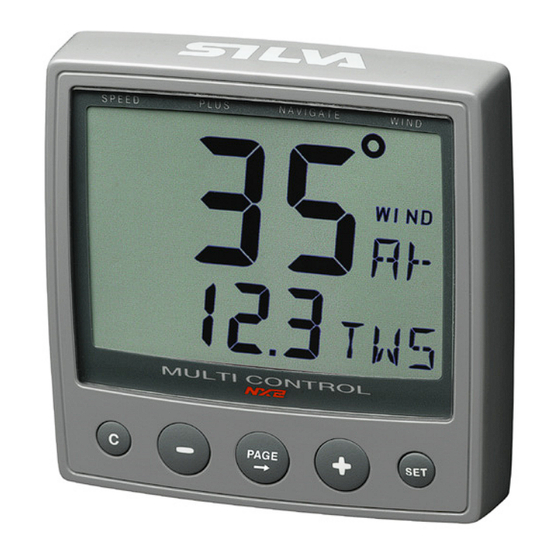

NX2 SERIE BEDIENUNG Deutsch Multi Control Instrument Die Funktionen des Multi Control Instruments sind in 4 Bereiche unterteilt: SPEED, DEPTH, NAVIGATE und WIND. Der ausgewählte Bereich wird durch den kleinen Pfeil am oberen Rand der Anzeige markiert. In jedem Bereich werden Haupt- und Unter-Funktion gleichzeitig angezeigt: Drücken Sie PAGE, um zur nächsten Bereich (Haupt-Funktion) zu gelangen. -
Seite 11: Stoppuhr
Deutsch NX2 SERIE BEDIENUNG 2.2.5 Stoppuhr Drücken Sie MINUS oder PLUS bis [HH:MM‘SS] erscheint. Vergangene Zeit in Stunden/Minuten/Sekunden vom Einschalten, letzter Nullstellung oder Ende der Start-Uhr. Drücken Sie MINUS und PLUS gleichzeitig zum Neustart 2.2.6 (AVS) Durchschnittsgeschwindigkeit Drücken Sie MINUS oder PLUS bis [AVS] erscheint. -
Seite 12: Anzeigebereich Plus Haupt-Funktion Tiefe
[MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, ein- zelne Geräte individuell zu beleuchten. 2.4.2 (BAT) Batteriespannung Drücken Sie MINUS oder PLUS bis [BAT] erscheint. -
Seite 13: Dea) Tiefen-Alarm
Deutsch NX2 SERIE BEDIENUNG 2.4.4 (DEA) Tiefen-Alarm Drücken Sie MINUS oder PLUS bis [DEA] erscheint. Tiefe, bei der der Alarm ausgelöst wird, wenn die aktuelle Tiefe grösser als der eingestellte Wert wird. Drücken Sie SET. Die erste Ziffer des eingestellten Wertes blinkt. -
Seite 14: Bsp) Geschwindigkeit Durchs Wasser
2.4.9 (REM) Fernbedienung Mit Hilfe des NX2 Multi Control Instruments können andere digita- le Instrumente im Nexus Netzwerk fernbedient werden. Alle digitalen NX2-Instrumente verfügen im Nexus Netzwerk über eine eindeutige logische Gerätenummer, die beim Einschalten des Systems kurzfristig angezeigt wird. -
Seite 15: Anzeigebereich Navigation Haupt-Funktion
Deutsch NX2 SERIE BEDIENUNG Anzeigebereich NAVIGATION Haupt-Funktion Kurs von 000° bis 359°. Bei Anschluss eines Kompass-Gebers wird der rechtweisende [HAT], der missweisende Kurs [HM] oder der Kurs über Grund [CG] angezeigt. (Siehe Installationshandbuch Geräteeinstellun- gen für Multi Control Instrument). Achtung! Dieser Anzeigebereich kann aktiviert / deaktiviert oder ausgeschal- tet werden. -
Seite 16: Set) Und (Drift) Strömungs-Richtung Und -Geschwindigkeit
NX2 SERIE BEDIENUNG Deutsch Grad [:°] Minuten[‘] Sekunden (siehe (Installationshandbuch Geräteeinstellungen Multi Control Instrument). Die Anzeige erfolgt abwechselnd. Drücken Sie SET um die aktuelle Anzeige beizubehalten. Drücken Sie erneut SET, um zur wechselnden Anzeige zurückzu- kehren. 2.6.6 (SET) und (DRIFT) Strömungs-Richtung und - Geschwindigkeit Drücken Sie MINUS oder PLUS bis [SET] oder [DRF] erscheint. -
Seite 17: Xte) Kursversatz
Deutsch NX2 SERIE BEDIENUNG 2.6.9 (XTE) Kursversatz Drücken Sie MINUS oder PLUS bis [XTE] erscheint. Entfernung in Seemeilen zur Sollkurslinie wenn ein Wegepunkt angesteuert wird. Das "Triangel"-Symbol stellt das Boot dar, die drei senkrechten Striche die Sollkurslinie. Befindet sich das Triangel links neben den Strichen, befindet sich das Boot backbord von der Sollkursli- nie. -
Seite 18: Mem) Steuern Nach Kompass-Kurs
NX2 SERIE BEDIENUNG Deutsch 2.7.1 (MEM) Steuern nach Kompass-Kurs Drücken Sie MINUS oder PLUS bis [Pilot] erscheint. Drücken Sie SET. Drücken Sie PLUS zur Auswahl der Steuerfunktion [MEM]. Drücken Sie SET zum Speichern. Es wird der aktuelle Kurs als Soll-Kurs übernommen. -
Seite 19: Steueranzeige Scheinbarer Windeinfallswinkel (Awa)
Deutsch NX2 SERIE BEDIENUNG 2.7.4 Steueranzeige scheinbarer Windeinfallswinkel (AWA) Drücken Sie MINUS oder PLUS bis [Pilot] erscheint. Drücken Sie SET. Drücken Sie PLUS zur Auswahl der Steuerfunktion [AWA]. Drücken Sie SET zum Speichern. Es wird der aktuelle scheinbare Windeinfallswinkel Soll-Kurs übernommen. -
Seite 20: Anzeigebereich Wind Haupt-Funktion
NX2 SERIE BEDIENUNG Deutsch Anzeigebereich WIND Haupt-Funktion Scheinbarer [AWA] oder wahrer [TWA] Windeinfallswinkel von 000° bis 359° oder scheinbare [AWS] oder wahre [TWS] Wind- geschwindigkeit: Achtung! Dieser Anzeigebereich kann aktiviert / deaktiviert oder ausgeschal- tet werden. In der Werkseinstellung wird er automatisch aktiviert, wenn ein Windmess-Geber an den Server angeschlossen ist. -
Seite 21: Tws) Wahre Windgeschwindigkeit
Deutsch NX2 SERIE BEDIENUNG 9.2.2 (AWA) scheinbarer Windeinfallswinkel Drücken Sie MINUS oder PLUS bis [AWA] oder angezeigt wird. Wenn in der Haupt-Funktion der scheinbare Windeinfallswinkel angezeigt wird, wird [AWA] als Unter-Funktion nicht angezeigt. 9.2.2 (TWA) wahrer Windeinfallswinkel Drücken Sie MINUS oder PLUS bis [TWA] oder angezeigt wird. -
Seite 22: Taktik-Funktion
NX2 SERIE BEDIENUNG Deutsch 2.10 Taktik-Funktion Diese Funktion setzt einen Kompass-Geber voraus und zeigt die Kursspeicher für Backbord- und Steuerbord-Kreuzschläge an. Um die Taktik-Funktion vollständig nutzen zu können, müssen eine Trim-Taste (Art.-Nr. 19463) und ein analoges Steer Pilot In- strument vorhanden sein. Die Trim-Taste wird in der Nähe des Steuermannes ange- baut. -
Seite 23: Mob) Mann-Über-Bord-Funktion
(MOB)-Taste gedrückt wurde. Diese Funktion steht nur zur Verfügung, wenn ein NX2 GPS Na- vigator Instrument in das Nexus System integriert ist und der Sys- tem Modus dieses Instruments MASTER lautet. Diese Funktion steht ausserdem auf der Basis einer Koppelkurs- berechnung zur Verfügung, wenn ein NX2 Kompass-Geber und... -
Seite 24: Anzeige Gestalten
NX2 SERIE BEDIENUNG Deutsch 2.12 Anzeige gestalten Alle Unter-Funktionen zu einer Haupt-Funktion sind in einer Liste zusammengefasst. Die erste Stelle dieser Liste ist leer. Sie können diese erste Unter-Funktion mit einer Funktion aus der Liste der Unter-Funktionen dieser oder einer anderen Haupt-Funktion füllen. -
Seite 25: Anzeige Nach Dem Einschalten
Deutsch NX2 SERIE BEDIENUNG 2.12.5 Anzeige nach dem Einschalten Nach dem Einschalten des Gerätes wird diejenige Kombination von Haupt- und Unter- Funktion angezeigt, die gemäss Kapitel 2.12.1 und 2.12.2 ausgewählt wurde. Wählen Sie die Haupt- und Unterfunktion aus, die nach dem Einschalten des Systems angezeigt werden soll. -
Seite 26: Geräteeinstellungen Multi Control Instrument
NX2 SERIE BEDIENUNG Deutsch 2.13 Geräteeinstellungen Multi Control Instrument Die vollständige Beschreibung der Geräteeinstellungen finden Sie im NX2 Installati- onshandbuch. Im Folgenden werden nur die Einstellungen beschrieben, die unabhängig von der In- stallation benötigt werden. Drücken Sie SET länger als 2 Sekunden, um in die Geräteeinstellungs-Routine zu ge- langen. -
Seite 27: C39 Seegangsdämpfung Für Steer Pilot Instrument
Deutsch NX2 SERIE BEDIENUNG Für östliche Missweisung wird das Minuszeichen [ - ] dem Wert vorangestellt.. Drücken Sie SET zum Verändern des bisherigen Wertes. Drücken Sie MINUS oder PLUS, um den Wert zu Verändern. Drücken Sie PAGE, um zur nächsten, rechten Stelle zu gelangen. -
Seite 28: C67 Alarm Windgeschwindigkeit
2.17.2 C72 Seegangsdämpfung NMEA-Daten Geschwindigkeit und Kurs über Grund Bei Anschluss einer Nexus nGPS Antenne ist die Routine ohne Funktion. Drücken Sie PLUS sooft, bis [C72 SEA] angezeigt wird. Seegangsdämpfung für Geschwindigkeit und Kurs über Grund (SOG/COG) für die An- zeige im gesamten Nexus Netzwerk. -
Seite 29: Multi Xl Instrument
Achtung! Das Multi XL kann mit dem NX2 Multi Control Instrument oder dem NX2 Remote Control Instrument bedient werden. Diese Bedienungsanleitung beschreibt nur die Bedienung mit Hilfe des Multi Control Instruments. Alle digitalen NX2-Instrumente verfügen im Nexus Netzwerk über eine eindeutige logische Gerätenummer, die beim Einschalten des Systems kurzfristig angezeigt wird. -
Seite 30: Sta] / Regatta-(Start-)Uhr
NX2 SERIE BEDIENUNG Deutsch 3.2.3 [STA] / Regatta-(Start-)Uhr Drücken Sie MINUS oder PLUS bis [-10 STA] erscheint. Start-Uhr von 59 bis 1 Minute. Drücken Sie SET. Die erste Ziffer blinkt. Drücken Sie ggf. PAGE, MINUS und PLUS zur Auswahl einer anderen Startzeit. -
Seite 31: Dpt] Wassertiefe
Deutsch NX2 SERIE BEDIENUNG 3.2.8 [DPT] Wassertiefe Drücken Sie MINUS oder PLUS bis [DPT] erscheint. Tiefe von Wasserlinie oder Unterkante Kiel, abhängig von gewähl- ter Referenz (siehe Installationshandbuch Geräteeinstellungen für Multi Control Instrument). Masseinheit in Meter (m), Fuss (FT) oder Faden (FA). (Siehe In- stallationshandbuch Geräteeinstellungen für Multi Control Instru-... -
Seite 32: Depth Unter-Funktionen
NX2 SERIE BEDIENUNG Deutsch DEPTH Unter-Funktionen 3.4.1 [SHA] Flachwasser-Alarm Drücken Sie MINUS oder PLUS bis [SHA] erscheint. Tiefe, bei der der Alarm ausgelöst wird, wenn die aktuelle Tiefe geringer ist als der eingestellte Wert wird. Drücken Sie SET. Die erste Ziffer des eingestellten Wertes blinkt. -
Seite 33: Tmp] Wassertemperatur
Drücken Sie PLUS und MINUS gleichzeitig zum Deaktivieren bzw. Aktivieren eines eingestellten Alarmwertes. Um einen ausgelösten Alarm zu bestätigen drücken Sie IRGEND- EINE Taste auf irgendeinem Nexus Instrument. Der Alarm wird wieder ausgelöst, wenn sich die Wassertiefe um mehr als 2m verän- dert. -
Seite 34: Ttg] Restfahrzeit
NX2 SERIE BEDIENUNG Deutsch Beispiel: In Deutschland beträgt die Abweichung gegenüber UTC plus 1 Stunde (_01 ZON) während der Winterzeit bzw. plus 2 Stunden (_02 ZON) während der Sommerzeit) Hinweis: Bei Anschluss von GPS-Fremdgeräten ist die Einstellung für die lokale Zeit nicht immer möglich. -
Seite 35: Sog] Und [Cog] Geschwindigkeit Über Grund Und Kurs Über Grund
Deutsch NX2 SERIE BEDIENUNG 3.6.4 [SOG] und [COG] Geschwindigkeit über Grund und Kurs über Grund Drücken Sie MINUS oder PLUS bis [COG] oder [SOG] erscheint. Die Anzeige erfolgt abwechselnd. Drücken Sie SET um die aktuelle Anzeige beizubehalten. Drü- cken Sie erneut SET, um zur wechselnden Anzeige zurückzukeh- ren. -
Seite 36: Satellite Status [F:_ / Sat_ ] / Satellitenstatus
NX2 SERIE BEDIENUNG Deutsch 3.6.10 Satellite status [F:_ / SAT_ ] / Satellitenstatus Drücken Sie MINUS oder PLUS bis [SAT] erscheint. Anzeige der Empfangsqualität und Anzahl der für die Navigation benutzten Satelliten [SAT]. Beispiel 4SAT = 4 Satelliten. 3.6.11 (CAD) Customized Angle Data Diese Funktion steht nur nach vorheriger Aktivierung zur Verfügung... -
Seite 37: Vmg] Optimaler Kreuzkurs
Drücken Sie MINUS oder PLUS bis [OFF] erscheint. Zeigt die Veränderung der Geschwindigkeit in Prozent an. Aktivierung und Eingabe des Referenzwertes über das Remote Control Instrument, das Wind Data Instrument oder die Nexus Race Software. 3.8.8 [WCV] Wegepunkt-Annäherungsgeschwindigkeit Drücken Sie MINUS oder PLUS bis [WCV] erscheint. -
Seite 38: Wind Data
NX2 SERIE BEDIENUNG Deutsch Wind Data Haupt-Funktionen (digitale Ziffernanzeige) Folgende Anzeigen können gewählt werden: [AWA] (Apparent Wind Angle) = scheinbarer Windeinfallswinkel [AWS] (Apparent Wind Speed) = scheinbare Windgeschwindigkeit [TWA] (True Wind Angle) = wahrer Windeinfallswinkel [TWS] (True Wind Speed) = wahre Windgeschwindigkeit Auswahl der Anzeige siehe Installationshandbuch Geräteeinstel-... -
Seite 39: Unter-Funktionen
Deutsch NX2 SERIE BEDIENUNG [TWD 360] Anzeige der geographischen Windrichtung Langsame Winddrehungen können Sie sich anzeigen lassen, in- dem Sie die augenblickliche (geographische) Windrichtung markie- ren. Die Markierung bleibt bis zum Löschen oder Ausschalten des Ge- rätes bestehen. Wählen Sie den Anzeigebereich [TWD 360] durch Drücken von PAGE. -
Seite 40: Trimmfunktion Nach Geschwindigkeit
NX2 SERIE BEDIENUNG Deutsch Drücken Sie SET zur Bestätigung. Der aktuelle Windeinfallswinkel wird angezeigt. Bestätigen Sie die- diesen Wert durch Drücken von SET oder verändern Sie den Wert durch Drücken von PLUS, MINUS und PAGE. Bestätigen Sie den neuen Wert durch Drücken von SET. -
Seite 41: (Vmg) / Optimale Höhe Zum Wind
Deutsch NX2 SERIE BEDIENUNG Es wird die Abweichung als Wert in % und grafisch (jedes Segment entspricht 2%) angezeigt. Der Text [%] wird abwechselnd mit der gewählten Geschwindig- keit, z.B. [BSP] angezeigt Durch erneutes Drücken von SET wird die in diesem Moment aktu- elle Geschwindigkeit als Referenzwert für die Berechnung der Ab-... -
Seite 42: Nx2 Serie Bedienung
NX2 SERIE BEDIENUNG Deutsch 4.3.12 Trip log [TRP] / Trip- (Tages-) Distanz (Option) Drücken Sie MINUS oder PLUS bis [TRP] erscheint. 0-199,99 sm, Anzeige nur in sm möglich. Entfernung ab letzter Nullstellung. Drücken Sie CLEAR zum Löschen 4.3.13 [TMP] Wassertemperatur (Option) Drücken Sie MINUS oder PLUS bis [TMP] erscheint. -
Seite 43: Startuhr
Deutsch NX2 SERIE BEDIENUNG 4.3.17 Startuhr Wenn Sie die Startuhr des Nexus Systems benutzen, zeigt das NX2 Wind Data die letzten 60 Sekunden bis zum Start als abneh- mendes Kreissegment an. In der Abbildung sind es noch 45 Sekunden bis zum Start. -
Seite 44: Anzeige Gestalten
NX2 SERIE BEDIENUNG Deutsch Anzeige gestalten Sie können wählen, welche Unter-Funktion beim Einschalten des Gerätes angezeigt werden soll. Drücken Sie PAGE und SET gleichzeitig. Die Anzeige blinkt einmal zur Bestätigung dieser Auswahl. Geräteeinstellungen Die vollständige Beschreibung der Geräteeinstellungen finden Sie im NX2 Installati- onshandbuch. -
Seite 45: Gps Navigator Instrument
Deutsch NX2 SERIE BEDIENUNG GPS Navigator Instrument Die Funktionen des NX2 GPS Navigator Instruments sind in 4 Bereiche unterteilt: Position (POSITION), Navigation (NAVIGATE), Wegepunkte (WP) und Segelplan / Route (ROUTE). Der ausgewählte Bereich wird durch den kleinen Pfeil am oberen Rand der Anzeige markiert. -
Seite 46: Anzeigebereich Position
5.1.3 Datum und Zeit Drücken Sie SET wenn die Uhrzeit angezeigt wird. Das Datum wird nur angezeigt, wenn an das System eine Nexus- Bus GPS-Antenne angeschlossen ist. Die Auswahl UTC wird durch ein (U) neben der Zeit dargestellt. Zur Auswahl der örtlichen Zeit und Eingabe der Abweichung ge- genüber UTC drücken Sie SET. -
Seite 47: Anzeigebereich Navigate
Beträgt die Geschwindigkeit 0,00, wird [---] angezeigt. 5.2.4 DRIFT / Abdrift Diese Funktion steht nur zur Verfügung, wenn das NX2 GPS Navi- gator Instrument an ein Nexus Netzwerk angeschlossen ist und Fahrt durchs Wassere und Kompass-Kurs als Netzwerkdaten zur Verfügung stehen. -
Seite 48: Wegepunkt Ansteuern
NX2 SERIE BEDIENUNG Deutsch 5.2.7 Wegepunkt ansteuern Drücken Sie SET, wenn eine beliebige Funktion des Anzeigeberei- ches NAVIAGTE angezeigt wird (jedoch nicht in der Funktion DRIFT). Der zuletzt eingegebene/veränderte Wegepunkt wird angezeigt. Drücken Sie MINUS oder PLUS zur Auswahl eines Wegepunktes. -
Seite 49: Anzeigebereich Wegepunkte
NX2 SERIE BEDIENUNG Anzeigebereich Wegepunkte Achtung! Diese Funktionen stehen nur zur Verfügung, wenn der System-Modus des NX2 GPS Navigator Instruments MASTER oder NEXUS REPEATER lautet (siehe Installationsanleitung Geräteeinstellungen GPS Navigator Instrument). 5.3.1 MARK WP - Wegepunkt markieren Drücken Sie MINUS bis [MARK WP] erscheint. -
Seite 50: Copy Wp / Wegepunkt Kopieren
NX2 SERIE BEDIENUNG Deutsch 5.3.3 COPY WP / Wegepunkt kopieren Mit dieser Funktion kopieren Sie einen oder mehrere Wegepunkte. Sie erhalten dabei neue Wegepunktnummern. Drücken Sie SET. Geben Sie den ersten Wegepunkt ein, den Sie kopieren wollen. Drücken Sie PLUS oder MINUS zur Auswahl. Drücken Sie PAGE, um zur nächsten Stelle zu gelangen. -
Seite 51: Anzeigebereich Route
Deutsch NX2 SERIE BEDIENUNG Anzeigebereich ROUTE 5.4.1 Allgemeines zu Segelplan und Route Die Zusammenstellung von einzelnen Wegepunkten, die nacheinander angesteuert werden sollen, heisst Segelplan. Die Strecke zwischen zwei Wegepunkten wird als Routenteilstück bezeichnet. Der Segelplan kann als Route gespeichert werden. -
Seite 52: Segelplan Löschen
NX2 SERIE BEDIENUNG Deutsch Es wird kurzfristig auf der unteren Zeile der Text [LEG 001], dann auf der oberen Zeile die Nummer des Start- und des Ziel- Wegepunktes, in der unteren Zeile Entfernung und Richtung von Start- zum Zielwegepunkt angezeigt. -
Seite 53: Segelplanteilstück Löschen
Deutsch NX2 SERIE BEDIENUNG 5.4.5 Segelplanteilstück löschen Beispiel: Sie wollen den Wegepunkt 127 im Routenteilstück 2 lö- schen. Drücken Sie MINUS oder PLUS und wählen Sie das entsprechen- de Routenteilstück aus. Drücken Sie PLUS und MINUS gleichzeitig zum Löschen des Wegepunktes 127, wenn die Daten für dieses Routenteilstückes... - Seite 54 NX2 SERIE BEDIENUNG Deutsch Drücken Sie SET Drücken Sie MINUS oder PLUS zur Auswahl der zu löschenden Route und Bestätigen Sie die Auswahl durch drücken von SET. Route verändern Rufen Sie die Route auf, die Sie verändern möchten (siehe Kapitel 5.4.7)
-
Seite 55: Wartung
Fehlersuche Allgemeines Bevor Sie sich mit Ihrem Nexus Händler in Verbindung setzen, versuchen Sie, ob sich der Fehler nicht mit den unten beschriebenen Hilfen beseitigen lässt. Fertigen Sie bitte eine Liste mit den nachstehenden Angaben an, um Ihrem Nexus Händler in die Lage zu versetzen, Ihnen umfassend zu helfen: ... - Seite 56 NX2 SERIE BEDIENUNG Deutsch Fehler Aktion Activated watchdog timeout Netzwerk aus- und wieder einschalten Nexus Netzwerk Datensätze nicht Kabelverbindungen und Geräteeinstellun- vorhanden gen überprüfen Innerhalb von 10 Sek. Keine Da- Kabelverbindungen und Geräteeinstellun- ten empfangen gen überprüfen EEPROM Lesefehler Netzwerk aus- und wieder einschalten...
- Seite 57 Kompasses direkt an Distri- Distribution Unit überprüfen. bution Unit. Autopilot Kompass-Geber Fehler bei An- Anschluss des Kompass-Gebers an schluss des Kompasses an Nexus Netz- Server oder Compass Data überprü- werk. fen. Fehler bei Empfang von Wind Daten. Kabelverbindungen und Geräteein- stellungen überprüfen...
- Seite 58 NX2 SERIE BEDIENUNG Deutsch...
- Seite 59 Deutsch NX2 SERIE BEDIENUNG...
- Seite 60 NX2 SERIE BEDIENUNG Deutsch ©Herman Gotthardt GmbH – Leunastrasse 50 – D-22761 Hamburg Tel. +49 (0)40-851505-0 - Fax +49 (0)40-8509133 - info@gotthardt-yacht.de...
