Inhaltszusammenfassung für Nexus NX Sea Data

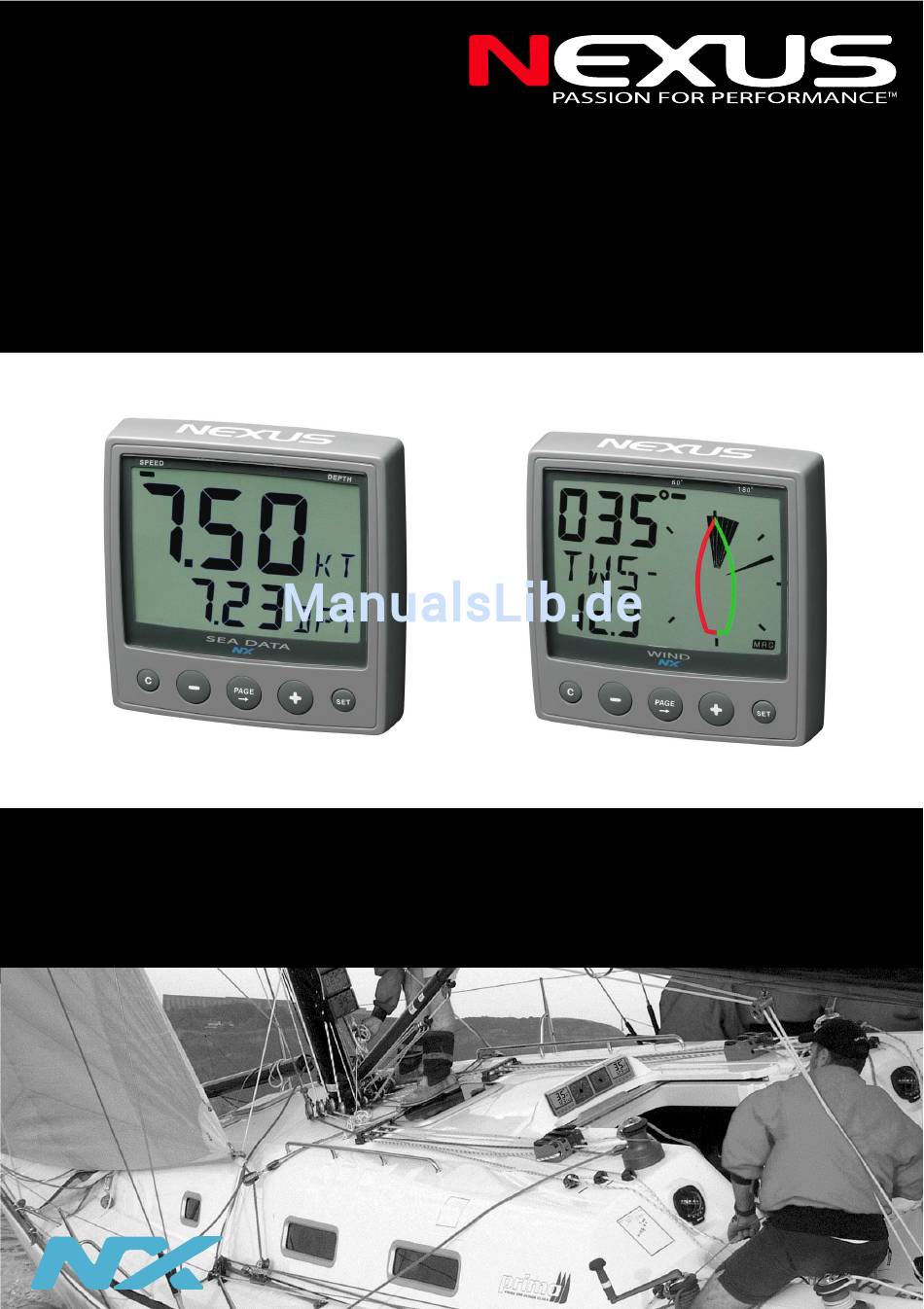

- Seite 1 NX Sea Data NX Wind - Instrumente - Bedienungsanleitung Deutsch...
- Seite 2 Sonnenlicht. Die Anzeige und die fünf Tasten sind beleuchtet. Es stehen drei Beleuchtungsstufen zur Verfügung. Auf alle Nexus Komponenten gewähren wir eine Garantie von zwei Jahren. Viel Spaß und immer eine Handbreit Wasser unter dem Kiel! Hinweis: Wir haben sehr viel Mühe darauf verwandt, diese Anleitung vollständig und leicht verständlich zu gestalten.
-
Seite 3: Inhaltsverzeichnis
Deutsch NX INSTRUMENTE Bedienung ......................2 Über dieses Handbuch ..................2 Die Benutzung der Tasten ................. 3 Anzeigebereich SPEED SEA DATA Instrument..........6 Haupt-Funktion SPEED ..................6 Unter-Funktionen SPEED .................. 6 Anzeigebereich DEPTH SEA DATA Instrument..........7 Haupt-Funktion DEPTH ..................7 Unter-Funktionen DEPTH .................. -
Seite 4: Die Benutzung Der Tasten
NX INSTRUMENTE Deutsch Die Benutzung der Tasten ANZEIGE- HAUPT- BEREICH FUNKTION UNTER- FUNKTION CLEAR MINUS PLUS PAGE ANZEIGE- HAUPT- BEREICH FUNKTION UNTER- FUNKTION CLEAR MINUS PLUS PAGE... - Seite 5 Deutsch NX INSTRUMENTE 1.2.1 PAGE Sea Data Instrument: Drücken Sie PAGE, um in die nächste, rechte Haupt-Funktion gelangen. gewählte Anzeigebereich wird durch den kleinen Pfeil am oberen Rand der Anzeige angezeigt. Drücken Sie PAGE und MINUS gleichzeitig, um in die nächste linke Hauptfunktion zu gelangen.
-
Seite 6: Beleuchtung
Anzeige und Tasten sind kurzfristig beleuchtet. Drücken Sie PLUS zur Wahl der Beleuchtungsstufe [LOW], [MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzelne Geräte individuell zu beleuchten. -
Seite 7: Anzeigebereich Speed Sea Data Instrument
Deutsch NX INSTRUMENTE Anzeigebereich SPEED SEA DATA Instrument Drücken Sie PAGE um zwischen den Anzeigebereichen [SPEED] und [DEPTH] zu wechseln. Haupt-Funktion SPEED Bootsgeschwindigkeit durchs Wasser Anzeige in Knoten [KT], km/h [Kh] oder englischen Landmeilen laut Auswahl in C11 (siehe Installationsanleitung für die NX- Komponenten). -
Seite 8: Anzeigebereich Depth Sea Data Instrument
NX INSTRUMENTE Deutsch 2.2.6 MAXIMUM SPEED [MAX] / Maximale Geschwindigkeit Maximale Geschwindigkeit seit dem Einschalten oder der Null- Stellung der Stoppuhr. Drücken Sie CLEAR, um den Wert auf Null zu stellen. 2.2.7 DEPTH [DPT] / Tiefe Tiefe von der Wasserlinie oder unter dem Kiel, entsprechend der Vorgabe Geräteeinstellung (siehe... - Seite 9 Deutsch NX INSTRUMENTE Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzelne Geräte individuell zu beleuchten. 3.2.2 SHALLOW ALARM [SHA] / Flachwasser-Alarm Tiefe, bei deren Unterschreitung der Flachwasseralarm ausgelöst wird. Zur Einstellung siehe Kapitel 3.3.
-
Seite 10: Flachwasser-[Sha] Oder Tiefen-Alarm [Dea] Einstellen
NX INSTRUMENTE Deutsch 3.2.9 TRUE WIND SPEED TWS / wahre Windgeschwindigkeit Wahre Windgeschwindigkeit. Nur bei angeschlossenem Windmess-Geber und Log-Geber. Anzeige in Meter/Sekunde [m/s], Knoten [KTS] oder Beaufort [BF] laut Auswahl in C19 (siehe Installationsanleitung für die NX- Komponenten). Der Text wechselt zwischen [TWS] und der gewählten Masseinheit. 3.2.10 APPARENT WIND SPEED [AWS] / scheinbare Windgeschwindigkeit Scheinbare Windgeschwindigkeit. -
Seite 11: Anzeige Gestalten Sea Data Instrument
Deutsch NX INSTRUMENTE Anzeige gestalten SEA DATA Instrument Alle Unter-Funktionen zu einer Haupt-Funktion sind in einer Liste zusammengefasst. Die erste Stelle dieser Liste ist leer. Sie können diese erste Unter-Funktion mit einer Funktion aus der Liste der Unter-Funktionen dieser oder einer anderen Haupt- Funktion füllen. -
Seite 12: Funktionen Wind Instrument
NX INSTRUMENTE Deutsch Funktionen WIND Instrument Folgende Anzeigen für die Top-Funktion können gewählt werden: [AWA] (Apparent Wind Angle) = scheinbarer Windeinfallswinkel - [TWA] (True Wind Angle) = wahrer Windeinfallswinkel -TWA kann nur angezeigt werden, wenn ein Log-Geber im System angeschlossen ist. Auswahl graphische Anzeige Drücken Sie SET und PAGElänger als 2 Sekunden. -
Seite 13: Unter-Funktionen
Deutsch NX INSTRUMENTE Unter-Funktionen 5.2.1 Apparent Wind Speed [AWS] / scheinbare Windgeschwindigkeit Es wird der Text [AWS] (Apparent Wind Speed / scheinbare Windgeschwindigkeit) und der Wert angezeigt. Der Text [AWS] wird abwechseln mit dem Text der gewählten Masseinheit [KTS] (KnoTS/ Knoten), [M/S] (Meter/S) oder [BF] (Beaufort) angezeigt. -
Seite 14: Geräteeinstellungen
Damit Ihnen Ihr NX-Gerät ein Maximum an Informationen liefert, ist es notwendig, sorgfältig verschiedenste Geräteeinstellungen vorzunehmen. Die Werte werden dauerhaft, d.h. auch nach dem Ausschalten Ihres Nexus Netzwerkes, gespeichert. Geräteeinstellungen SEA DATA Instrument Drücken Sie SET länger als 2 Sekunden, um in die Geräteeinstellungs-Routine zu gelangen. -
Seite 15: Geräteeinstellungen Wind Instrument
Deutsch NX INSTRUMENTE 7.1.5 C21 [d0 WND] Seegangsdämpfung Wind Abhängig von Boot und Seegang kann es erforderlich sein, eine Dämpfung der Anzeigen vorzunehmen, um durch Seegang hervorgerufene vermeintliche Veränderungen herauszufiltern. Es stehen 10 Stufen zur Verfügung: Drücken Sie SET um den Wert zu verändern. Drücken PLUS oder... -
Seite 16: Wartung Und Fehlersuche
Kein Nexus Netzwerk. Kabelverbindungen überprüfen. ERROR 3 Keine Daten vom Nexus Netzwerk. Sollten andere Fehlermeldungen angezeigt werden, wenden Sie sich bitte an Ihren NEXUS Händler oder besuchen Sie den Nexus Support-Bereich auf www.gotthardt- yacht.de. Copyright ©: Nexus Marine AB Karlsbodavägen 20B, SE-16102 Bromma, Sweden Tel: +46 (0)8 –...
