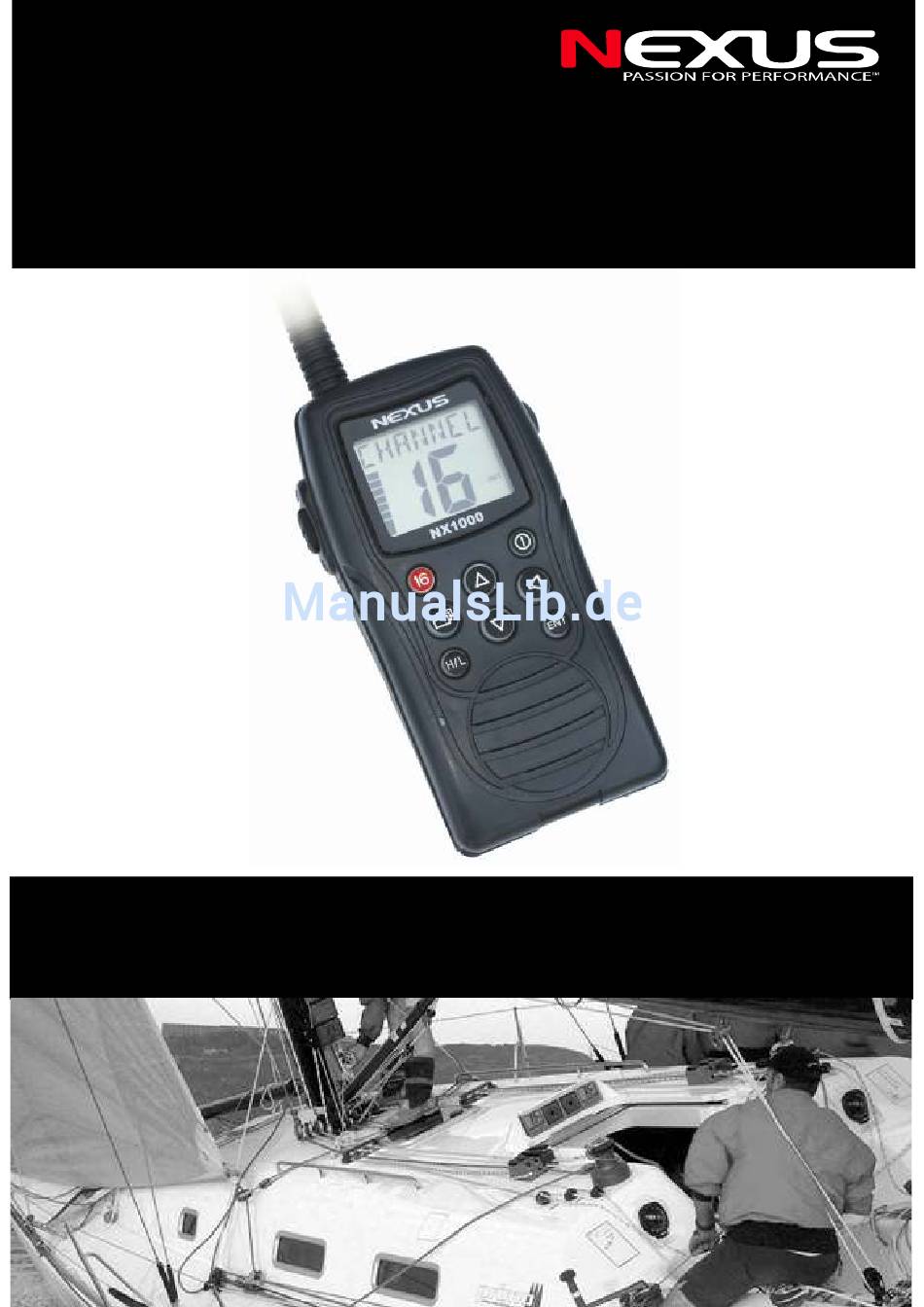

- Seite 1 NX1000 - UKW-Handseefunkgerät - Bedienungsanleitung Deutsch Installation and Operation Manual English...
- Seite 2 VHF NX1000 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
DEUTSCH NX1000 Inhaltsverzeichnis 1 ..Gesetzliche Vorschriften ............3 2 ..Einleitung ................3 3 ..Bedienung ................4 3.1 ...Über dieses Handbuch............4 4 ..Lieferumfang ...............5 4.1 ...Zusammenbau ..............5 4.2 ...Zubehör ................5 4.2.1 Antenne ..............5 4.2.2 Trageschlaufe ............5 5 ..Gerätebeschreibung ............7 5.1 ...Tasten und Anschlüsse ............7 5.2 ...Anzeige................9... -
Seite 4: Gesetzliche Vorschriften
Diese Bedienungsanleitung soll Sie in die Lage versetzen, Ihr neues Nexus-Gerät zu installieren, zu verstehen und anzuwenden. Damit Sie möglichst große Freude an Ihrem neuen Nexus Produkt haben und den größtmöglichen Nutzen daraus ziehen können, empfehlen wir Ihnen, dieses Handbuch sorgfältig zu lesen, bevor Sie mit der Installation beginnen. -
Seite 5: Bedienung
DEUTSCH NX1000 Bedienung Über dieses Handbuch In dieser Bedienungsanleitung werden die Tasten fett und in GROSSBUCHSTABEN, z.B. VOL dargestellt. Sofern nicht anders erläutert, soll die jeweilige Taste an der entsprechenden Stelle der Anleitung gedrückt werden. Immer wenn eine Anzeige im Text erwähnt wird, wird Sie in eckigen Klammern und, wenn möglich, in gleicher/ähnlicher Schreibweise wie... -
Seite 6: Lieferumfang
Achtung: Tragen Sie das Gerät nie, indem Sie es an der Antenne halten. Achtung: Betätigen Sie nie die Sendetaste ohne angeschlossene Antenne. Dies kann das Gerät beschädigen und führt zum Verlust der Garantie. 4.2.2 Trageschlaufe Fädeln Sie die Trageschlaufe durch die seitliche Öse am NX1000. - Seite 7 DEUTSCH NX1000...
-
Seite 8: Gerätebeschreibung

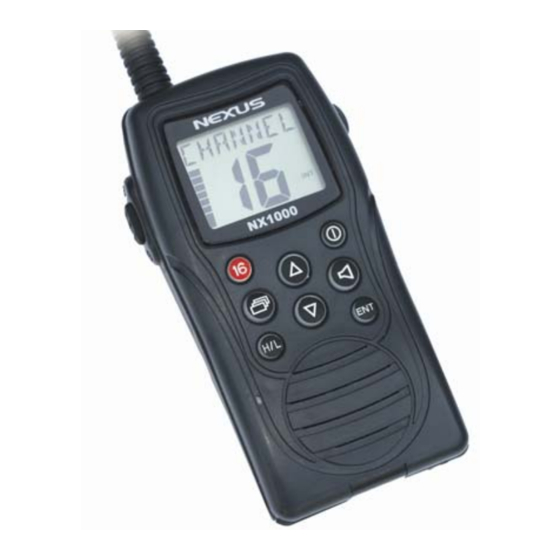

VHF NX1000 DEUTSCH Gerätebeschreibung Tasten und Anschlüsse Anschluss für externes Headset LCD Anzeige EIN- AUS Schalten Sie das Gerät durch längeres Drücken dieser Taste ein oder aus. Drücken Sie diese Taste kurz, um eine Funktion zu verlassen. Drücken Sie zur Auswahl des nächsthöheren Kanals. - Seite 9 DEUTSCH NX1000 Erfolgt 5 Sekunden lang keine Eingabe, kehrt das Gerät in die Hauptfunktion zurück. Drücken Sie zur Auswahl des nächstniedrigeren Kanals. Drücken Sie , um einen Wert zu vermindern. Durch Drücken speichern Sie eine Eingabe in den Geräteeinstellungen. Lautsprecher Mikrofon 10.
-
Seite 10: Anzeige
VHF NX1000 DEUTSCH Anzeige T extbereich Nicht benutzt Nicht benutzt Nicht benutzt Zweikanalüberwachung [WATCH] wird aktivierter Zweikanalüberwachung angezeigt Sendeleistung Bei Wahl von 1W Sendeleistung wird [LOW] angezeigt. Duplexkanal Bei Auswahl eines Duplex-Kanals wird [DUPLEX] angezeigt. Nicht benutzt Kanalanzeige Anzeige des gewählten Kanals. -
Seite 11: Bedienung
DEUTSCH NX1000 Bedienung Kanalwahl 6.1.1 Kanal 16 Drücken Sie oder zur Auswahl von Kanal 16. Auswahl Arbeitskanal Drücken Sie oder zur Auswahl eines Arbeitskanals. Drücken Sie zur Auswahl des nächsthöheren Kanals. Drücken Sie zur Auswahl des nächsten, niedriegeren Kanals Wenn Sie oder länger drücken, erfolgt ein Durchlauf durch die... -
Seite 12: Empfang Und Senden
VHF NX1000 DEUTSCH Empfang und Senden Schalten Sie das Gerät ein und stellen Sie Lautstärke und Rauschunterdrückung ein. 6.4.1 Empfang Wenn das Gerät Signale empfängt, wird [BUSY] im Textbereich angezeigt. 6.4.2 Auswahl Sendeleistung Entsprechend den gesetzlichen Bestimmmungen ist die Sendeleistung bei einigen Kanälen vorgeschrieben und kann nicht verändert werden. -
Seite 13: Menu
DEUTSCH NX1000 Sprechen und halten Sie das Mikrofon 5 bis 10 cm vom Mund entfernt. Hinweis: Das Gerät hat Stromsparfunktion. Diese wird automatisch aktiviert, wenn das Gerät für länger als 3 Sekunden keine Signale empfängt. MENU Zweikanalüberwachung Bei eingeschalteter Zweikanalüberwachung überwacht das Gerät Kanal 16 und den gewählten Arbeitskanal. -
Seite 14: Beleuchtung
VHF NX1000 DEUTSCH Beleuchtung Drücken Sie Drücken Sie bis der Text [LIGHT] erscheint. Drücken Sie zur Bestätigung. Drücken Sie zur Auswahl von [OFF] oder [ON] und bestätigen Sie die Auswahl durch Drücken Bei Auswahl [ON] wird die Beleuchtung automatisch für 5 Sekunden... -
Seite 15: Fehlersuche
DEUTSCH NX1000 Fehlersuche Problem Mögliche Ursache Lösung Das Gerät läßt sich nicht Die Batterien sind leer Batterien ersetzen einschalten Das Gerät ist im 1. Der Wert für die 1. Vermindern Sie den eingeschalteten Zustand Rauschunterdrückung ist Wert für die stumm. - Seite 16 VHF NX1000 DEUTSCH Sendeleistung: 1W oder 2 W umschaltbar bei 6V Frequenzbereich: Sender 156.025-161.425 MHz Empfänger 156.025-163.275 MHz Dieses Gerät ist für den Gebrauch in folgenden Ländern vorgesehen: √ √ √ √ √ √ √ √ √ √ √ √...
-
Seite 17: 10 Konformitätserkärung
DEUTSCH NX1000 10 Konformitätserkärung... -
Seite 18: 11 Garantie
VHF NX1000 DEUTSCH 11 Garantie ALLGEMEINES Alle unsere Produkte sind entsprechend dem höchsten Industriestandard konstruiert und hergestellt. Wenn die Geräte gemäß der Gebrauchsanleitung korrekt installiert sind, ordnungsgemäß gewartet und richtig bedient werden, werden sie lange und zuverlässig arbeiten. Unser internationales Netzwerk von Vertretungen steht Ihnen in allen Wassersportrevieren auf der Welt mit Informationen und Hilfe zur Verfügung, wenn Sie es... - Seite 19 DEUTSCH NX1000 GARANTIEAUSSCHLUSS Unsere Geräte stellen nur eine Hilfe zur Navigation dar und entbinden den Benutzer nicht Pflichten ordentlicher Seemannschaft. Schiffsführer muss nach Seemannsbrauch alle möglichen Unterlagen hinzuziehen und immer die voraussichtlich ungünstigste Situation annehmen. Der Hersteller behält sich das Recht vor, im Sinne der laufenden Produktentwicklung Veränderungen an den Produkten ohne vorherige Ankündigung vorzunehmen.
- Seite 20 VHF NX1000 DEUTSCH Copyright ©: Nexus Marine AB Kuskvägen 4, 191 62 Sollentuna, Sweden Tel: +46 -(0) 8 – 506 939 00. Fax: +46 -(0) 8 -506 939 01 www.nexusmarine.se...
