Inhaltszusammenfassung für Nexus NX2

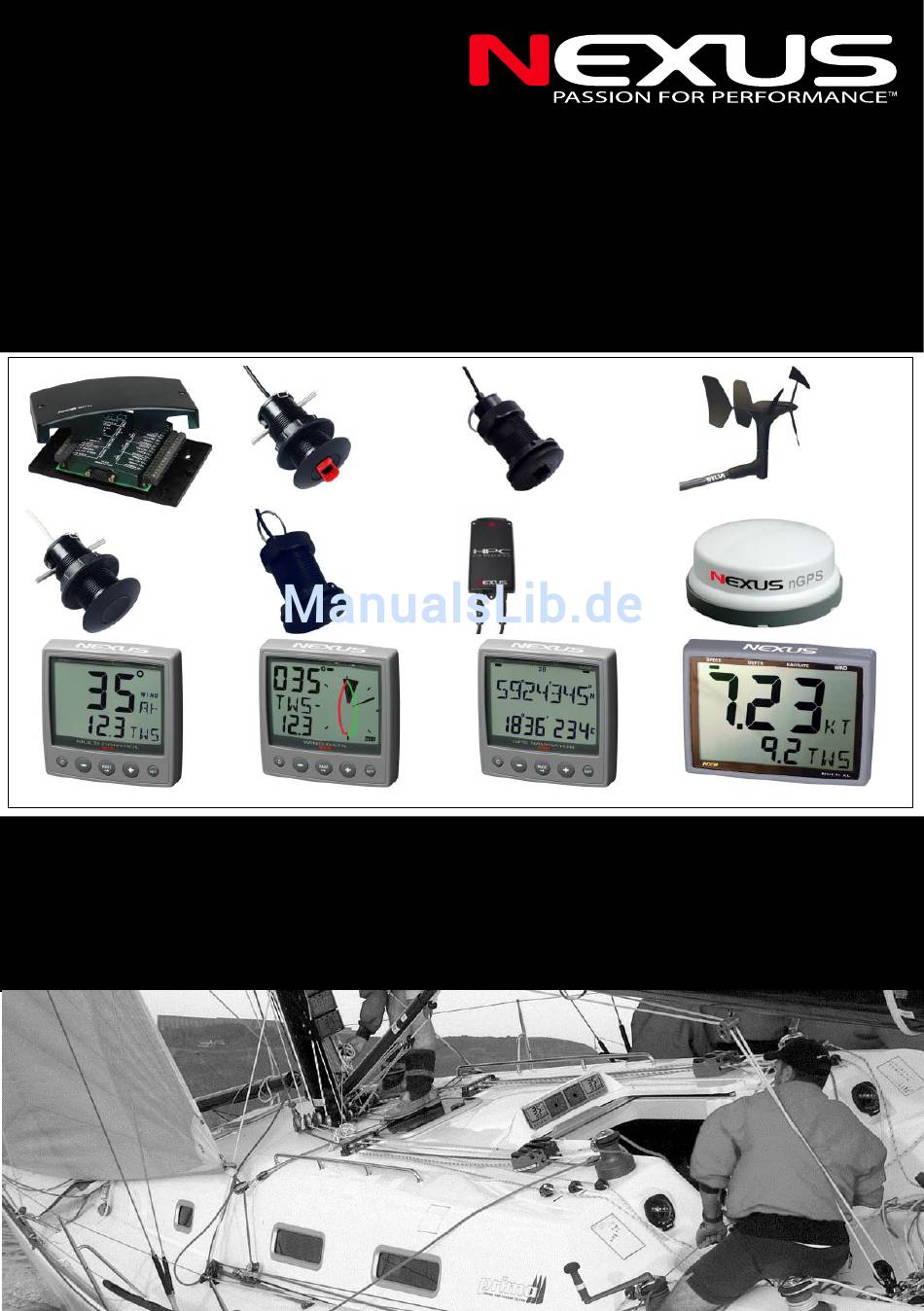

- Seite 1 NX2 Serie Server, Log- und Echolot-Geber, Windmess-Geber, Kompass-Geber, GPS-Antenne, Instrumente Deutsche Installations-Anleitung Ausgabe September 2013...
-
Seite 2: Willkommen Im Nexus Netzwerk
Diese Installationsanleitung soll Sie in die Lage versetzen, Ihre neuen NX2 Komponenten zu installieren, zu verstehen und anzuwenden. Damit Sie möglichst grosse Freude an Ihren NX2 Produkten haben und den grösstmöglichen Nutzen ziehen können, empfehlen wir Ihnen, dieses Handbuch sorgfältig zu lesen, bevor Sie mit der Installation beginnen. -
Seite 3: Inhaltsverzeichnis
Kompass-Geber Typ HPC ................18 Anbauort des HPC Kompass-Gebers .............. 18 Überprüfung des Anbauortes ................18 Anschluss in einem Nexus Netzwerk an den Nexus Server: ......19 Anschluss an ein NX2 Instrument: ..............19 GPS-Antenne Typ nGPS ................. 20 Anbringungsort ....................20 Elektrischer Anschluss .................. - Seite 4 Anbringungsort des Instrumentes ..............24 Anbau des Instrumentes ................. 24 Anschluss eines Instrumentes an den Nexus Server ........26 Anschluss eines Instrumentes an ein anderes Nexus Instrument ....26 Erste Inbetriebnahme (nur in einem Nexus Netzwerk) ........ 27 10.1 Initialisierung des Instrumentes ..............27 10.2...
- Seite 5 Target boat speed [TBS] / optimale Bootsgeschwindigkeit ..... 45 13.6.2 Customised angle data [CAD] ..............45 13.6.3 Customised fixpoint data [CFD] .............. 45 NX2 Multi XL Instrument ................46 14.1 Bedienung über das Multi Control Instrument ..........46 14.2 Bedienung über das Remote Control Instrument ........46 14.3...
- Seite 6 Target Boat Speed [TBS] / optimale Bootsgeschwindigkeit ....49 14.7.2 Customised Angle Aata [CAD] ..............49 14.7.3 Customised Fixpoint Data [CFD] ............49 NX2 GPS-Navigator Instrument ..............50 15.1 UNITS / Masseinheiten ................50 (DST) – Entfernung................. 50 15.1.1 (SPD) – Geschwindigkeit ................ 50 15.1.2...
- Seite 7 C70 Einstellungen für das NX2-System ............61 17.5.1 C71 Windmess-Geber ................61 17.5.2 C72 Log-Geber ..................61 17.5.3 C73 Anschlussmöglichkeiten an Klemme 3 des NX2 Wind Data Instruments ......................62 17.5.4 C74 Demonstrations-Routine ..............62 Technische Spezifikationen ................63 18.1 Nexus Server....................
-
Seite 8: Registrierung Des Gerätes
Schleifpapier sowie Feile bei Installation der Log-/Echolot-Geber in Metallrümpfen Dichtungsmittel für die Installation der Log-/Echolot-Geber Wenn das Kabel nicht lang genug sein sollte, können Sie Nexus Datenkabel als Meterware kaufen, oder Nexus Datenkabel, das Sie von früheren Installationen übrig... - Seite 9 Deutsch INSTALLATION NX2 haben, benutzen. Für alle Geräte wird das gleiche, 4-polige Nexus Datenkabel verwendet. Achtung: Die Kabel der Echolot-Geber und des Dreifach-Gebers dürfen NICHT verlängert oder gekürzt werden! Hinweis: Informationen zur Installation und Anschluss älterer Kompass- und Windmess-Geber sowie Nexus GPS-Antennen an das Nexus Netzwerk finden Sie...
-
Seite 10: Nexus Server
INSTALLATION NX2 Deutsch 4 Nexus Server Anbauort des Servers Der Server soll an einer ebenen, trockenen und senkrechten Fläche unter Deck montiert werden. Halten Sie einen Mindestabstand von 500mm zu Funkgeräten ein. Wir empfehlen eine Montage in der Nähe der Elektroschalttafel. -
Seite 11: Taktik-Funktions-Taste
Klemme 4 [BUZZER] des Servers an. 4.10 Instrumenten-Beleuchtung Das Ein- und Ausschalten der Beleuchtung der Nexus Instrumente kann parallel zum Ein-/Ausschalten anderer Instrumentenbeleuchtungen an Bord erfolgen. Verlegen Sie ein Kabel (Querschnitt >= 0,75mm² von dem Schalter für die Instrumentenbeleuchtung zur Server-Box und schliessen Sie es an die Klemme 13... -
Seite 12: Anschluss Von Nmea-Geräten (Nmea In)
NMEA-Daten sendende Geräte sind z.B. GPS, Decca, Loran, NMEA Kompass-Geber und Windmess-Geber. Bei Anschluss eines NMEA-Gerätes stehen die meisten Informationen im Nexus Netzwerk zur Verfügung und können verarbeitet und angezeigt werden. Wenn Sie nicht wissen, welche beiden Kabel des NMEA-Gerätes die Informationen senden, fragen Sie den Händler, bei dem Sie dieses NMEA-Gerät gekauft haben. -
Seite 13: Installation Der Log- / Echolot- / Dreifach-Geber
Deutsch INSTALLATION NX2 5 Installation der Log- / Echolot- / Dreifach-Geber Einbauort Log- / Dreifach-Geber Der Geber muss sich an einem Ort befinden, an dem das Wasser ohne Turbulenzen am Geber vorbeiströmt. Berücksichtigen Sie die Einbauhöhe des Gebers in der Bilge (TH43 ca. -
Seite 14: Herstellen Des Bohrloches
INSTALLATION NX2 Deutsch Herstellen des Bohrloches Warnung: Benutzen Sie stets persönliche Schutzausrüstung (z.B. Staubmaske und Schutzbrille). Bohren Sie vom Bootsinneren ein 3mm Loch als Führungsbohrung zur Bestimmung der Bohrposition. Bohren Sie von aussen mit einer Lochsäge das Loch für den Borddurchlass. -
Seite 15: Einbau Des Borddurchlasses Für Die Geber Typ Th52
Deutsch INSTALLATION NX2 Einbau des Borddurchlasses für die Geber Typ TH52 Achtung: Ziehen oder tragen Sie den Geber NIE am Kabel, da dies zu Beschädigungen und falschen Messwerten führen kann. Entfernen Sie die “cap nut”, den Geber, die “hull nut” and alle Dichtungen (“washer”) (siehe Zeichnung 2). -
Seite 16: Installation In Einem Sandwichrumpf
INSTALLATION NX2 Deutsch Installation in einem Sandwichrumpf Das Sandwichmaterial muss entfernt und die Schnittkanten versiegelt werden. Epoxispac htel Bohren Sie vom Innern des Bootes ein 3mm Loch an der für den Borddurchlass vorgesehenen Stelle. Sägen Sie mit der 43 bzw 52mm-Lochsäge von... -
Seite 17: Überprüfung
Deutsch INSTALLATION NX2 Überprüfung Überprüfen Sie nach dem Zuwasserlassen sofort den Borddurchlass auf Leckagen. Wiederholen Sie diese Überprüfung nach 1 bis 2 Stunden und in den nächsten Tagen. Bei Feststellung einer Leckage muss das Boot wieder aus dem Wasser herausgeholt werden und der Einbau des Borddurchlasses wiederholt werden. -
Seite 18: Anschluss Der Geber An Den Server
INSTALLATION NX2 Deutsch 5.10 Anschluss der Geber an den Server 5.10.1 Log-Geber Typ TH43 und TH52 Kabelfarbe Log-Geber Klemme Nr. Funktion Grün +12V Log-Geber Gelb Log-Signal Weiss Temperatur Schirm 0V Log-Geber 5.10.2 Echolot-Geber TH43 und TH52 Kabelfarbe Echolot-Geber Klemme Nr. -
Seite 19: Kompass-Geber Typ Hpc
Deutsch INSTALLATION NX2 6 Kompass-Geber Typ HPC Inbetriebnahme und Kalibrierung siehe Kapitel 14.3. Anbauort des HPC Kompass-Gebers Der Geber soll waagerecht oder senkrecht montiert werden (siehe nachstehende Abbildungen). Die Fläche kann in einem Winkel von maximal ± 10° von der Waagerechten bzw. -
Seite 20: Anschluss In Einem Nexus Netzwerk An Den Nexus Server
INSTALLATION NX2 Deutsch Anschluss in einem Nexus Netzwerk an den Nexus Server: ACHTUNG: Der HPC Kompass-Geber wird NICHT an den Kompass-Eingang des Servers (rechte Seite des Servers, Klemmen 9 bis 12) angeschlossen! +12V OUTPUT A OUTPUT B GREEN YELLOW WHITE... -
Seite 21: Gps-Antenne Typ Ngps
Schrauben (M4 aus rostfreiem Stahl) gekürzt werden. Ist sie dicker als 8mm, benutzen Sie längere Schrauben. Elektrischer Anschluss Die nGPS-Antenne wird entweder direkt an den Nexus Server oder an ein Nexus Instrument angeschlossen. 7.2.1 Anschluss an einen Nexus Server 7.2.2... -
Seite 22: Windmess-Geber Typ Nwind
INSTALLATION NX2 Deutsch 8 Windmess-Geber Typ nWind Anbringungsort Der Windmess-Geber soll auf einer waagerechten Fläche auf dem Masttopp montiert werden. Sollte der Masttop nicht waagerecht sein, muss ein Ausgleichswinkel montiert werden. Für Seldén-Masten ist ein Masttopadapter lieferbar. Montage des Windmess-Gebers Es wird die Montage des vorausgerichteten Windmess-Gebers gezeigt. -
Seite 23: Anschluss Des Windmess-Gebers
INSTALLATION NX2 Anschluss des Windmess-Gebers Bei dem Nexus Windmess-Geber Typ nWind handelt es sich um einen Windmess- Geber, der die Daten bereits als aufbereitete Bus-Daten sendet. Damit kann der Windmess-Geber sowohl an den Nexus Server als auch an ein beliebiges Nexus Instrument im Netzwerk angeschlossen werden. -
Seite 24: Nmea-Geber
Achtung: Es kann nur ein NMEA-Gerät an die Klemmen 10 und 11 angeschlossen werden. Achtung: Nehmen Sie die notwendigen Geräteeinstellungen für die NMEA-Geber in den Geräteeinstellungs-Routinen C75 und C76 des Multi Control Instruments oder mit Hilfe der Nexus Race Software vor. -
Seite 25: 10 Analoge Und Digitale Instrumente
Deutsch INSTALLATION NX2 10 Analoge und digitale Instrumente 10.1 Anbringungsort des Instrumentes Das Instrument kann sowohl an als auch unter Deck montiert werden. Es soll an einer ebenen und glatten Fläche angebracht werden. Achten Sie darauf, dass es vor äusseren Beschädigungen geschützt ist ... - Seite 26 INSTALLATION NX2 Deutsch Verlegen Sie das Nexus Netzwerk-Kabel von der WSI-Box zu dem Instrument. Wenn Sie das Nexus Netzwerk-Kabel kürzen wollen, entfernen Sie den 4-poligen Stecker, und schneiden Sie das Kabel ab. Entfernen Sie ca. 35mm des Kabelmantels. Entfernen Sie ca. 6mm der Isolierung der 3 isolierten Adern.
-
Seite 27: Anschluss Eines Instrumentes An Den Nexus Server
10.3 Anschluss eines Instrumentes an den Nexus Server Die Nexus Instrumente werden an den Nexus Server an den mit “Network” bezeichneten Klemmen 5-8 angeschlossen. Benutzen Sie am Instrument den 4- poligen, farbig markierten Instrumentenstecker und am Server den 4-poligen Stecker. -
Seite 28: Erste Inbetriebnahme (Nur In Einem Nexus Netzwerk)
Deutsch 11 Erste Inbetriebnahme (nur in einem Nexus Netzwerk) Die Bilder auf der rechten Seite zeigen die Symbole des Wind Data Instruments. Die Symbole der anderen NX2 Instrumente sind ähnlich (ohne Windrose) und nicht gesondert dargestellt. 11.1 Initialisierung des Instrumentes Nach dem Einschalten führt das Gerät einen Selbsttest durch. -
Seite 29: 12 Bedienung
Deutsch INSTALLATION NX2 12 Bedienung 12.1 Über dieses Handbuch dieser Bedienungsanleitung werden Tasten fett GROSSBUCHSTABEN, z.B. PAGE dargestellt. Sofern nicht anders erläutert, soll die jeweilige Taste an der entsprechenden Stelle der Anleitung gedrückt werden. Immer wenn eine Anzeige im Text erwähnt wird, wird Sie in eckigen Klammern und, wenn möglich, in gleicher/ähnlicher Schreibweise wie auf der Anzeige... -
Seite 30: Die Benutzung Der Tasten Der Nx2 Instrumente
INSTALLATION NX2 Deutsch 12.2 Die Benutzung der Tasten der NX2 Instrumente ANZEIGE- HAUPT- BEREICH FUNKTION UNTER- FUNKTION CLEAR MINUS PLUS PAGE 12.2.1 CLEAR / cancel / reset / Löschen Durch Drücken von CLEAR, werden Eingaben gelöscht, Alarme bestätigt oder Zähler auf Null gesetzt. -
Seite 31: Plus
Text [LIT OFF] und Anzeige und Tasten sind kurzfristig beleuchtet. Drücken Sie PLUS zur Wahl der Beleuchtungsstufe [LOW], [MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzelne Geräte individuell zu beleuchten. -
Seite 32: 13 Geräteeinstellungen
INSTALLATION NX2 Deutsch 13 Geräteeinstellungen Damit Ihnen Ihr NX2-Gerät ein Maximum an Informationen liefert ist es notwendig, sorgfältig verschiedenste Geräteeinstellungen vorzunehmen. Die Werte werden dauerhaft, d.h. auch nach dem Ausschalten Ihrer Nexus Geräte, gespeichert. Drücken Sie SET länger als 2 Sekunden, um in die Geräteeinstellungs-Routine zu gelangen. -
Seite 33: C13 Damping (Sea) / Seegangsdämpfung
Deutsch INSTALLATION NX2 14.1.4 C13 DAMPING (SEA) / Seegangsdämpfung Abhängig von Boot und Seegang kann es erforderlich sein, eine Dämpfung der Geschwindigkeitsanzeige vorzunehmen, um durch Seegang hervorgerufene vermeintliche Geschwindigkeits- veränderungen herauszufiltern. Drücken Sie SET, um den Wert zu verändern. Es stehen 10 Stufen zur Verfügung: Drücken Sie PLUS zur Auswahl von [d0] = Minimum bis [d9] =... -
Seite 34: C23 (Unit°C) / Masseinheit Temperatur
Drücken Sie SET zum verändern des bisherigen Wertes. Drücken Sie PLUS zur Auswahl von [hpa] = Hektopascal oder [INH] = Inch HG. Drücken Sie SET zum Speichern des Wertes. Die Funktion steht nur zur Verfügung, wenn ein kabelloser Nexus Windmess-Geber mit WSI-Box im System vorhanden ist. 14.3 Einstellungen Anzeigebereich NAVIGATION Die notwendigen Einstellungen / Routinen MÜSSEN in der nachstehenden... -
Seite 35: C31 (Page Ato) / Auswahl Der Anzeige
Deutsch INSTALLATION NX2 14.3.2 C31 (PAGE ATO) / Auswahl der Anzeige Auswahl, ob die Informationen dieses Anzeigebereichs angezeigt werden sollen oder nicht. PAGE ATO Der Anzeigebereich ist automatisch aktiviert, wenn ein Kompass-Geber oder ein GPS im Netzwerk angeschlossen sind PAGE ON Der Anzeigebereich ist grundsätzlich aktiviert... -
Seite 36: C35 Einstellung Krängung Und Trim
Korrekturmöglichkeit eines ggf. vorhandenen Fluchtungsfehlers des Kompass-Gebers. Wählen Sie [000° ADJ] Achtung: Den NX2 HPC Kompass-Geber können Sie um 180° verdreht einbauen. Der Einbau sollte ansonsten jedoch nicht mehr als 15° verdreht erfolgen, da sonst die Genauigkeit bei Krängung des Bootes nicht gegeben ist. -
Seite 37: C39 (Pilot Sea) / Dämpfung Steer Pilot Instrument
Deutsch INSTALLATION NX2 Drücken Sie SET zur Bestätigung. 14.3.10 C39 (Pilot SEA) / Dämpfung STEER Pilot Instrument Einstellung der Seegangsdämpfung für das STEER Pilot Instrument. Drücken Sie SET, um den Wert zu verändern. Es stehen 10 Stufen zur Verfügung: Drücken Sie PLUS zur Auswahl von [d0] = Minimum bis [d9] = Maximum Drücken Sie SET zum Speichern der Auswahl. -
Seite 38: C52 (Off Twa) / Auswahl Scheinbarer/Wahrer Windeinfallswinkel
14.4.7 C56-C63 Wind calibration values / Justierung des Windmess- Gebers Alle Nexus nWind Windmess-Geber werden bei der Herstellung getestet und die Abweichungen der gemessenen Werte gegenüber den Windeinfallswinkeln für 0°, 45°, 90°,….., 315° im Geber gespeichert. Diese Werte werden in den Geräteeinstellungen C56 bis C62 angezeigt. -
Seite 39: C64 (Wia) / Auswahl Haupt-Funktion Windanzeige
Deutsch INSTALLATION NX2 ACHTUNG! Verändern Sie diese Werte nicht, da die neuen Werte im Windmess-Geber gespeichert werden. 14.4.8 C64 (WIA) / Auswahl Haupt-Funktion Windanzeige Es können 5 verschiedene Einstellungen für die Haupt-Funktion des Anzeigebereiches WIND gewählt werden. Die Werkseinstellung lautet [WIA]. -
Seite 40: C67 Wind Speed Alarm(Wsa) / Alarm Windgeschwindigkeit
INSTALLATION NX2 Deutsch 14.4.11 C67 Wind Speed Alarm(WSA) / Alarm Windgeschwindigkeit Einstellung eines Alarmwertes für das Überschreiten eines Grenzwertes der wahren Windgeschwindigkeit. Der Alarm ertönt, wenn die Windgeschwindigkeit höher als der eingestellte Wert ist. Drücken Sie irgendeine Taste, um den Alarm zu bestätigen. -
Seite 41: Einstellungen Für Das Netzwerk Und Nmea
14.5.4 C73 (OFF BSP) / NMEA-Log-Geber Drücken Sie SET, um die Einstellung zu verändern. Drücken Sie PLUS zur Auswahl, [OFF] = Nexus Log-Geber [On] = Log-Geber eines Fremdherstellers, der NMEA-Daten liefert. Drücken Sie SET zur Bestätigung. Achtung: Nach Veränderung dieses Wertes muss das Nexus–System aus- und wieder eingeschaltet werden. -
Seite 42: C76 (Off Wnd)
Drücken Sie PLUS zur Auswahl, [OFF] = Nexus Windmess-Geber [On] = Windmess-Geber eines Fremdherstellers, der NMEA- Daten liefert. Drücken Sie SET zur Bestätigung. Achtung: Nach Veränderung dieses Wertes muss das Nexus–System aus- und wieder eingeschaltet werden. 14.5.8 C77 bis C92 / Auswahl NMEA-Datensätze Es stehen 29 NMEA-Datensätze zur Auswahl. -
Seite 43: C93 (D4 Nme) / Dämpfung Nmea
Deutsch INSTALLATION NX2 (RMC) Minimum specific GPS- and TRANSIT-data (Minimum an spezifischen GPS- und Transit-Daten) (RSA) Rudder Sensor Angle (Ruderlagenwinkel) (RTE) Route not implemented (C83) (VDR) Set and drift (Abdrift und Strömung) (C84) (VHW) Speed and course through the water (Geschwindigkeit und Kurs... -
Seite 44: C95 (Off Sog) / Auswahl Bootsgeschwindigkeit
INSTALLATION NX2 Deutsch Achtung: Nach Veränderung dieses Wertes muss das Nexus–System aus- und wieder eingeschaltet werden. 14.5.11 C95 (OFF SOG) / Auswahl Bootsgeschwindigkeit Drücken Sie SET zur Veränderung der Einstellung. Drücken Sie PLUS zur Auswahl der Anzeige der Haupt-Funktion im Anzeigebereich [NAVIGATE]: [OFF] = Geschwindigkeit durchs Wasser, [ON] = Geschwindigkeit über... -
Seite 45: Spezielle Nmea-Datensätze
Beispiel 2: Die Priorität für BTW/DTW lautet: RMB, BWC und BWR. Der Übertragungscode (die beiden Zeichen hinter dem "$"-Zeichen) werden vom Server ignoriert. Die Positionsdaten werden um die in der Geräteeinstellungs-Routine C39 und C40 eingegebenen Werte korrigiert, bevor sie über das Nexus Netzwerk an die Nexus Geräte übermittelt werden. 14.6 Spezielle NMEA-Datensätze... -
Seite 46: Target Boat Speed [Tbs] / Optimale Bootsgeschwindigkeit
INSTALLATION NX2 Deutsch Achtung! [TBS] und [CAD] können auch als Haupt-Funktion im Multi XL Instrument angezeigt werden (siehe Kapitel 15.3.3 und 15.5.2). 14.6.1 Target boat speed [TBS] / optimale Bootsgeschwindigkeit Zur Anzeige der Unter-Funktion [TBS], wählen Sie den SPEED-Bereich und die „leere“... -
Seite 47: 15 Nx2 Multi Xl Instrument
Deutsch INSTALLATION NX2 15 NX2 Multi XL Instrument Das Multi XL Instrument wird über das Multi Control Instrument oder das Remote Control Instrument bedient. 15.1 Bedienung über das Multi Control Instrument Wählen Sie im Anzeigebereich [PLUS] die Unter-Funktion [REM] Drücken Sie SET. -
Seite 48: Einstellungen Anzeigebereich Plus
INSTALLATION NX2 Deutsch 15.4 Einstellungen Anzeigebereich PLUS 15.4.1 C20 (RET) Drücken Sie SET zum Verlassen der Geräteeinstellungs-Routine 15.4.2 C21 (Unit m) / Masseinheit Tiefe Drücken Sie SET zum Verändern des Wertes. Drücken Sie PLUS zur Auswahl von [m] = Meter, [Ft] = Fuss, [FA] = Faden. -
Seite 49: [C47, Off Mag] Missweisende Kurse Und Richtungen
Deutsch INSTALLATION NX2 nach der Minute) oder [ON] = Position in Grad, Minuten und Sekunden (kein [ . ] – Symbol). Drücken Sie SET zur Bestätigung. 15.5.4 [C47, OFF MAG] Missweisende Kurse und Richtungen Drücken Sie SET, um die Auswahl zu verändern. -
Seite 50: Spezielle Nmea Datensätze
Bootsgeschwindigkeit), CAD (Customized Angle Data = Anzeige eines Winkels) und CFD (Customised Fixpoint Data = Anzeige eines Wertes). Diese 3 Datensätze stehen im Nexus Netzwerk zur Verfügung und können als Unter-Funktion auf dem Multi XL Instrument angezeigt werden. Hinweis! [TBS] und [CAD] können auch als Haupt-Funktion angezeigt werden (siehe Kapitel 15.3.3 und 15.5.2. -
Seite 51: 16 Nx2 Gps-Navigator Instrument
Deutsch INSTALLATION NX2 16 NX2 GPS-Navigator Instrument Im GPS Navigator Instrument sind die Geräteeinstellungen in sieben Gruppen aufgeteilt: UNITS = Masseinheiten ALARMS = Einstellungen für Alarme = Einstellungen für GPS DGPS = Einstellungen für DGPS NMEA = Einstellungen für NMEA... -
Seite 52: Arrival Line / Ankunftslinie
INSTALLATION NX2 Deutsch Drücken Sie PLUS oder MINUS, um den Wert zu Verändern. Drücken Sie PAGE, um zur nächsten, rechten Stelle zu gelangen. Drücken Sie SET zum Speichern des Wertes. 16.2.2 Arrival line / Ankunftslinie Drücken Sie SET zum Ändern der Auswahl. -
Seite 53: Start Time / Startzeit
Deutsch INSTALLATION NX2 16.2.5 start time / Startzeit Diese Funktion steht nur im Nexus Netzwerk zur Verfügung. Wählen Sie die Startzeit (innerhalb der nächsten 18 Stunden), bei der die Startuhr des Multi Control ausgelöst werden soll. 16.2.6 (RETURN) Drücken Sie SET zum Verlassen der Geräteeinstellungs-Routine für die Alarme. -
Seite 54: (Return)
Drücken Sie SET zum Ändern der Auswahl des ersten Datensatzes. Drücken Sie PLUS zum Ändern der Auswahl. Drücken Sie SET zum Bestätigen. Drücken Sie MINUS zur Auswahl des nächsten Wertes (u.s.w.). Nexus verwendet NMEA 0183-Datensätze, Version 1.5 und 2.0. ( — ) Kein Signal (APB) Autopilot B (1 + 2) (BOD) Bearing original destination (ursprüngliche Richtung) -
Seite 55: Return)
Sie PAGE, um zur nächsten, rechten Stelle zu gelangen. Drücken Sie SET zum Speichern des Wertes. Achtung! Diese Einstellung bezieht sich auch auf einen eventuell im Nexus Netzwerk angeschlossenen Kompass-Geber. 16.6.3 C15 Tastenton Drücken Sie SET zum Ändern der Auswahl. -
Seite 56: (Return)
16.7 CONFIG / Systemmodus / Positionsquelle 16.7.1 Systemmodus Im Nexus Netzwerk kann es nur ein Gerät geben, dass die Wegepunkte verwaltet. Drücken Sie SET zum Ändern der Auswahl. Drücken Sie PLUS zur Auswahl von [MASTER] = dieses Instrument verwaltet die Wegepunkte, [NEXUS rEPEAtE] = dieses Instrument zeigt Wegepunkt und Navigationsdaten an. -
Seite 57: Return)
17.1 Vom Instrument gesendete NMEA (OUT) - Datensätze In den Routinen Out 1 bis Out 8 in den Geräteeinstellungen NMEA des NX2 GPS Navigator Instruments können 8 NMEA-Datensätze aus den 15 im Instrument insgesamt zur Verfügung stehenden verschiedenen Datensätzen ausgewählt werden. -
Seite 58: 18 Wind Data Instrument
C20 - C24 = BSP, Einstellungen für Log-Geber und Temperatur-Justierung C30 - C33 = HDC, Einstellungen für Kompass C50 - C64 = WND, Einstellungen für Windmess-Geber C70 - C74 = CON, Einstellungen für das NX2 System. 18.1 C10 Benutzer-Einstellungen Drücken Sie SET zum Verlassen der Geräteeinstellungs-Routine, wenn [rET] angezeigt wird. -
Seite 59: C15 Tastenton
Deutsch INSTALLATION NX2 18.1.5 C15 Tastenton Drücken Sie SET zur Änderung. Drücken Sie PLUS zur Auswahl von [On] = Tastenton oder [OFF] = kein Tastenton. Drücken Sie SET zur Bestätigung. 18.2 C20 Einstellungen für Log-Geber Drücken Sie SET zum Verlassen der Geräteeinstellungs-Routine, wenn [rET] angezeigt wird. -
Seite 60: C30 Einstellungen Für Kompass
18.3.1 C31 Rechtweisender / missweisender Kurs Diese Funktion steht nur zur Verfügung, wenn das Wind Data mit einem Nexus Netzwerk verbunden ist oder ein Nexus HPC Kompass-Geber an das Wind Data angeschlossen ist.. Drücken Sie SET zur verändern der Einstellung. -
Seite 61: C50 Einstellungen Für Windmess-Geber
Deutsch INSTALLATION NX2 Achtung! Bei der Auswahl [COG] wird nur dann ein richtiger Wert angezeigt, wenn das Boot fährt. Für den stationären Einsatz, z.B. in Klubhaus/Hafenmeisterbüro wählen Sie [STA]. Wenn beim stationären Einsatz der Windmess-Geber nicht in Nordrichtung montiert werden kann, kann die Abweichung als „Anbaufehlerkorrektur“... -
Seite 62: C55-C62 Justierung Des Windmess-Gebers
Daten zur Berechnung des wahren Windeinfallswinkels und der wahren Windgeschwindigkeit zu erhalten. Drücken Sie SET zum Ändern der Auswahl. Drücken Sie PLUS zur Auswahl von [On] = Anschluss des Log- Gebers an das NX2 Wind Data oder [OFF] = Anschluss des Log- Gebers an den Nexus Server. -
Seite 63: C73 Anschlussmöglichkeiten An Klemme 3 Des Nx2 Wind Data Instruments
Trimm-Taste für die SPEED Trim oder [MOB] = Nutzung der externen Trimm-Taste für die M.O.B. Funktion (nur im Nexus Netzwerk in Verbindung mit einem als Master konfigurierten GPS Navigator Instrumentes). oder [MTW] = derzeit ohne Funktion oder [Roll] = derzeit ohne Funktion. -
Seite 64: 19 Technische Spezifikationen
0,2W Temperatur-Bereich: Funktion -10ºC bis +70ºC Lagerung -30ºC bis +80ºC Gewicht: 220 g. Abdichtung: Nicht wasserdicht 19.2 Nexus Log-Geber Typ TH43 Abmessungen: Borddurchlass 41 x 86mm Geber: Länge = 90mm Bordwanddicke: Minimum 6mm, Maximum 42mm Geberkabel: Stromversorgung: 12V DC (10-16V) -
Seite 65: Nexus Echolot-Geber Typ Th52
1,2 bis 150m bei einer Geschwindigkeit bis 30kn Geberart: Piezocrystal 200 kHz Temperaturbereich: Betrieb -10°C bis +70°C Lagerung-35°C bis +70°C 19.6 Nexus Dreifach-Geber Log / Echolot / Temperatur Abmessungen: Borddurchlass 51 x 86mm Geber: Länge = 124mm Bordwanddicke: Minimum 6mm, Maximum 42mm... -
Seite 66: Nexus Windmess-Geber Twin-Fin
INSTALLATION NX2 Deutsch 19.9 Nexus Windmess-Geber Twin-Fin Stromversorgung: 12V DC (10-16V) Stromverbrauch: 0,24W 0,9 - 90 Knoten, 0,5 – 50 m/s Windgeschwindigkeit: Genauigkeit: Windeinfallswinkel: besser als ± 2° Windgeschwindigkeit: ± 5% Temperaturbereich: Lagerung:-20° bis +80°C - Betrieb: -5° bis +70°C... -
Seite 67: 20 Garantie
Deutsch INSTALLATION NX2 20 Garantie ALLGEMEINES Alle unsere Produkte sind entsprechend dem höchsten Industriestandard konstruiert und hergestellt. Wenn die Geräte gemäss der Gebrauchsanleitung korrekt installiert sind, ordnungsgemäss gewartet und richtig bedient werden, werden sie lange und zuverlässig arbeiten. Unser internationales Netzwerk von Vertretungen steht Ihnen in allen Wassersportrevieren auf der Welt mit Informationen und Hilfe zur Verfügung, wenn Sie es... - Seite 68 INSTALLATION NX2 Deutsch GARANTIEKARTE Bitte an den nationalen Vertreter senden Eigner: Name: Strasse : PLZ / Ort: Land: Produkt: Serien Nummer: Kaufdatum: ___________________ Einbaudatum ________________ Händler:...
