VHF NX2000
14.2

Elektrischer Anschluss

Auf der Rückseite des Gerätes befinden sich die elektrischen / Antennenanschlüsse:
Stromversorgung:
Rot:
Schwarz:

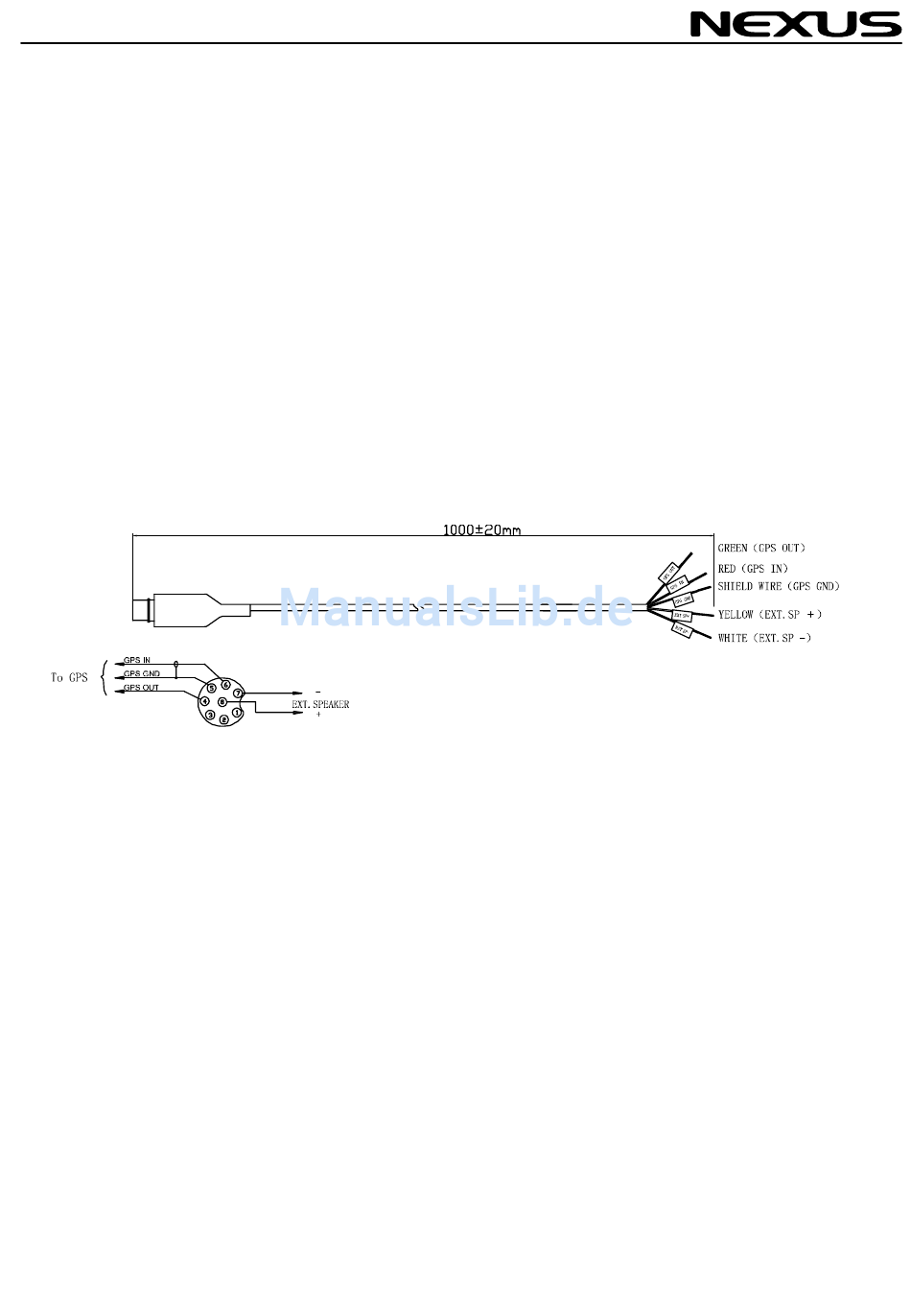

Anschlusskabel GPS/Lautsprecher
Rot:
Grün:
Schwarz:
Gelb:
Weiss:
Antenne:
Buchse:
Hinweis für Nexus-Anlagen:
Wenn Sie einen Nexus Server haben, schliessen Sie das rote Kabel an Klemme 11
und das grüne Kabel an Klemme 12 an.
14.3

Anforderungen an die Antennen-Installation

Der wichtigste Faktor für einen bestmöglichen Empfang und eine bestmögliche
Sendeleistung ist die Position der Antenne und die Qualität der Antennenstecker. Die
meisten Probleme
Antennenposition, schlechten Kabelverbindungen, falschen Antennenkabeln und zu
geringer Batteriespannung.
Da sich UKW-Signale von der Antenne aus waagerecht ausbreiten, sollte die Antenne
so hoch wie möglich installiert werden.
+12V
0V
GPS + (NMEA In)
ohne Funktion
GPS GND (NMEA Return)
externer Lautsprecher +
externer Lautsprecher –
für Antennestecker Typ PL259
mit UKW-Seefunkanlagen resultieren
29
aus falscher
