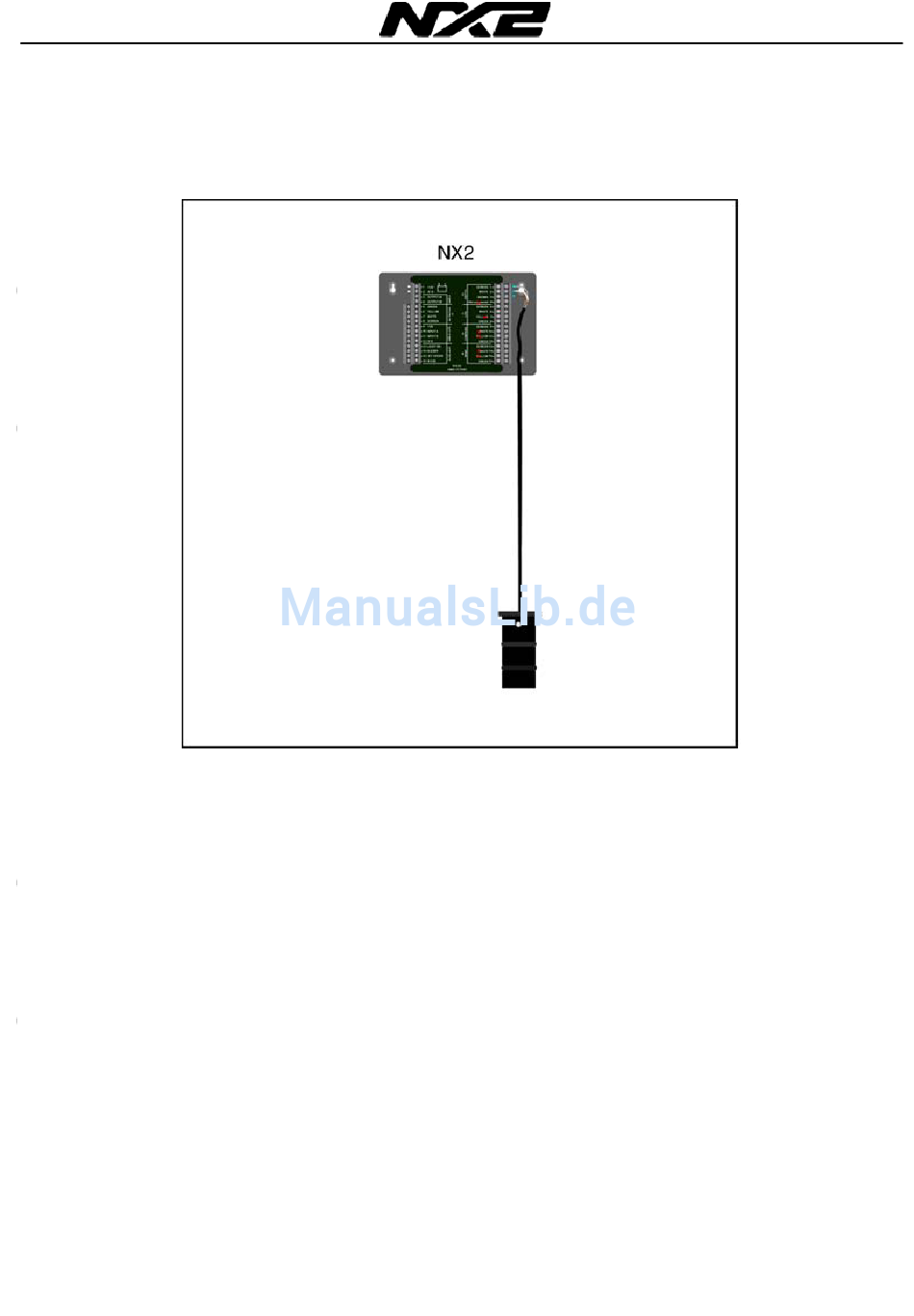

Anschluss des Gebers am NX2 Server

b
Das Geberkabel ist deutlich markiert mit Nr. 2. Die Farben entsprechen den Farben am
entsprechenden Eingang an der Klemmleiste des Servers.
Achtung! Das Geber-Kabel darf nicht gekürzt oder verlängert werden!
6

Kalibrierung

In der Geräteeinstellungs-Routine des NX2 Multi Control Instruments oder des Nexus Multi
Centers wird die Position des Echolot-Gebers und die Referenz für die Wassertiefe (Messung ab
Wasserlinie oder Kielunterkante) eingegeben. Die Vorgehensweise ist in den betreffenden
Bedienungsanleitungen beschrieben.
7

Technische Spezifikationen

Geber:
Geberkabel:
Spannung:
Stromverbrauch: 0,2 W
Genauigkeit:
Messbereich:
Geberart:
Temperatur:
42 x 86 mm
8 m (
12V DC (10-16 V)
+/- 0,1%
0,8 - 150 m bei
Geschwindigkeit bis 30 kn
Piezocrystal 185 kHz.
Betrieb -10°C bis +70°C
Lagerung -35°C bis +85°C
11-6
DEPTH TH43
