WIND
2.3

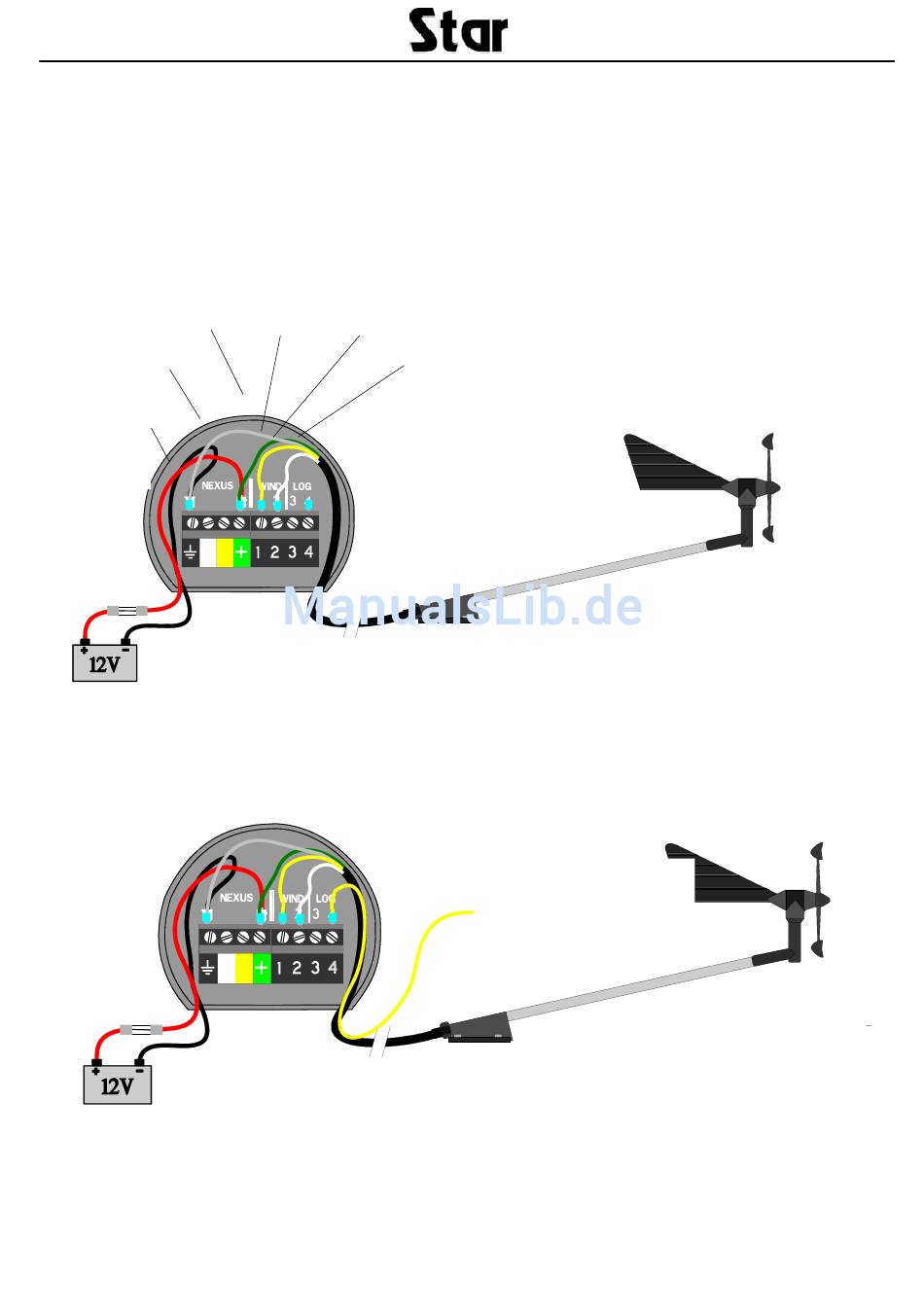

Anschluss der Kabel
Schliessen Sie die Kabel für die Stromversorgung – rot = +12V an die grüne Klemme,
schwarz = 0V an die Klemme mit dem Erdungssymbol – an.
Installieren Sie eine 3 A-Sicherung in der Plus-Leitung !
Schliessen sie den Windmess-Geber wie folgt an: grünes Kabel zusätzlich an die grüne
Klemme, Abschirmung an die Klemme mit dem Erdungssymbol, gelbes Kabel an
Klemme 1(am Gerät mit A markiert) und weisses Kabel an Klemme 2 (am Gerät mit B
markiert).
Schir
schw.z
rot
3A Sich
3A Sich
2.4
Anschluss eines Log-Gebers
Wenn Sie ein Log aus unserer Serien Nexus, NX2, Star, D 20, 2200 oder 220 haben,
können Sie das Logimpuls-Kabel an die Klemme 4 (am Gerät mit L markiert) des Wind
anschliessen. Bei den Gebern der Nexus- und Star-Serie handelt es sich um die gelbe
Ader. Für den Anschluss älterer Geber wenden Sie sich bitte an Ihren Fachhändler.
Wenn Sie kein Log-Instrument haben, können Sie den Star Log-Geber auch direkt am
Star Wind anschliessen. Wie empfehlen, dafür die Wind Anschluss-Box zu benutzen
(Art.-Nr: 21453 ).
grün
gelb
weiss
Vom Log-Geber
NEXUS, Star, D-20,
2200 or 220
7
Deutsch
