Nexus NX2 Installations- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für NX2:
Inhaltsverzeichnis

Werbung

Quicklinks

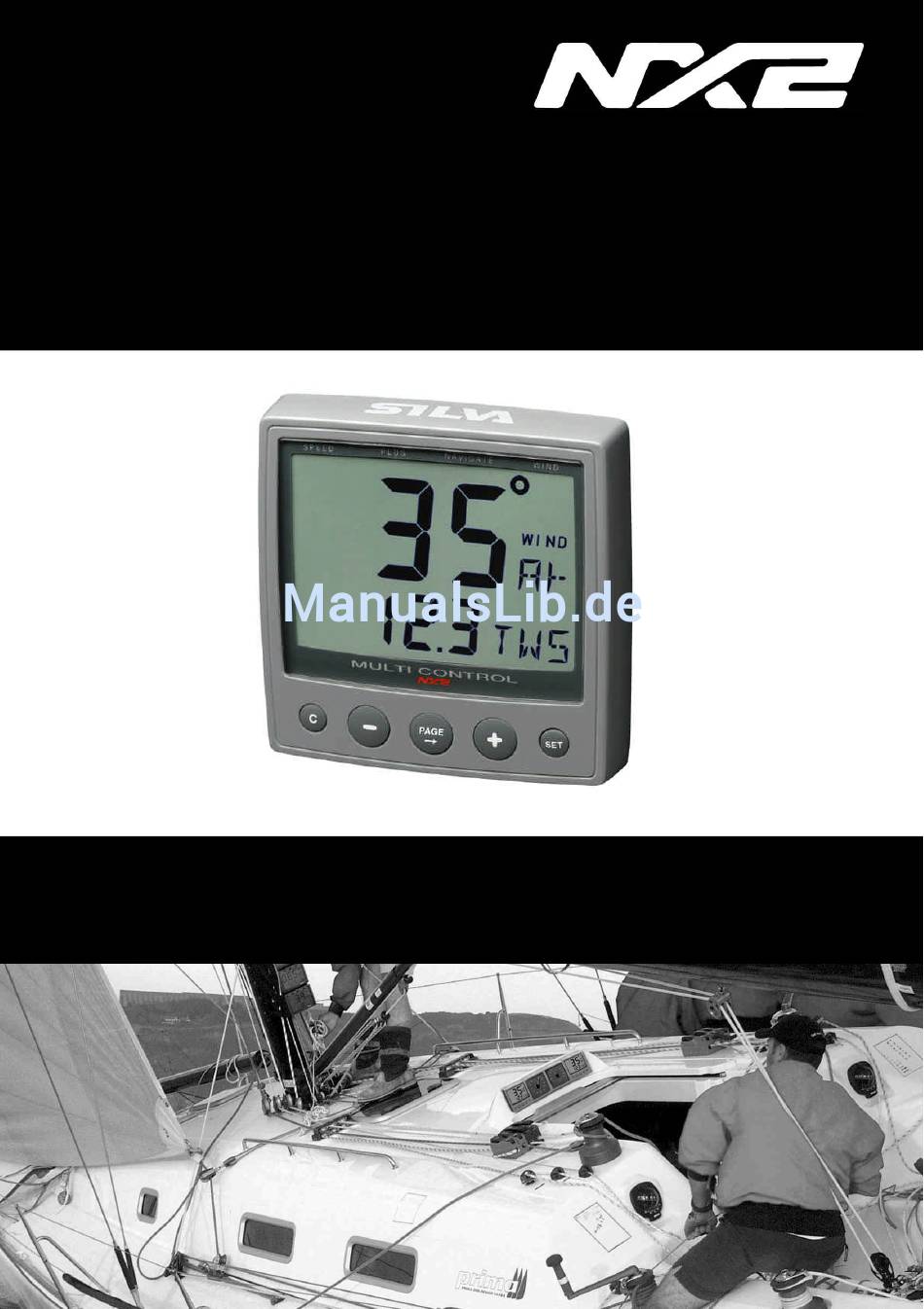

performance by NEXUS NETWORK
Multi Control
- Instrument -
Installations- und Bedienungsanleitung
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nexus NX2

Inhaltszusammenfassung für Nexus NX2

  • Seite 1 NEXUS NETWORK Multi Control - Instrument - Installations- und Bedienungsanleitung Deutsch...
  • Seite 2 MULTI CONTROL Deutsch...
  • Seite 3 Deutsch MULTI CONTROL Navigationsbegriffe BOD: Bearing origin destination ursprünglicher Kurs BTW: Bearing to Waypoint Richtung zum Wegepunkt CMG: Course made good gutgemachter Kurs COG. Course over ground Kurs über Grund CTS: Course to steer zu steuernder Kurs DMG: Distance made good gutgemachte Entfernung DRF: Drift speed Abdrift Geschwindigkeit...
  • Seite 4 MULTI CONTROL Deutsch Diese Anleitung ist geschrieben für das NX2 Multi Control Instrument Version 3.00 Ausgabe: April 2002...

  • Seite 5: Inhaltsverzeichnis

    MULTI CONTROL Lieferumfang......................8 Registrierung des Gerätes ................8 Installation......................12 Anbringungsort ....................13 Anbau des Instruments ..................13 Anschluß an den NX2 Server oder andere NX2 Instrumente......14 Erste Inbetriebnahme..................16 Initialisierung des Instruments................16 Wiederholung der Initialisierung..............16 Bedienung ......................17 Über dieses Handbuch...................17 Die Benutzung der Tasten................18 4.2.1...
  • Seite 6 MULTI CONTROL Deutsch Alarmwert löschen ..................26 Alarm bestätigen .................... 26 Alarm ein- / ausschalten ................26 Anzeigebereich NAVIGATION ................27 NAVIGATION Haupt-Funktion ............... 27 NAVIGATION Unter-Funktionen ..............27 8.2.1 STEER REFERENCE (Pilot OFF) / Steueranzeige ......27 8.2.2 STEER VALUE (STR) / zu steuernder Kurs ......... 27 8.2.3 (SOG) und (COG) / Geschwindigkeit über Grund und Kurs über Grund....................
  • Seite 7 Deutsch MULTI CONTROL 12.2.3 C12 (1.30 CAL) / Kalibrierung Log-Geber..........41 12.2.4 C13 DAMPING (SEA) / Seegangsdämpfung ........42 12.3 C20, Einstellungen für den Anzeigebereich PLUS ........42 12.3.1 C20 (RET).....................42 12.3.2 C21 (Unit m) / Masseinheit Tiefe ............42 12.3.3 C22 ( - 00.0 ADJ) ..................42 12.3.4 C23 (Unit°C) / Masseinheit Temperatur..........42 12.3.5...
  • Seite 8 13.3.3 Kompass-Kurs (Kompass-Geber) ............56 13.3.4 Windrichtung und Windstärke (Windmess-Geber)....... 57 13.4 Fehlerbehebung ..................58 13.5 Nexus Netzwerk Fehlermeldungen ............60 Spezifikationen ....................63 14.1 Technische Spezifikationen ..............63 14.2 Nexus Netzwerk Spezifikation ..............63 Lieferbare Nexus Komponenten ..............64 15.1...

  • Seite 9: Lieferumfang

    Deutsch MULTI CONTROL Lieferumfang _________________________________________________________________ Anzahl Beschreibung Zeichnung NX2 Multi Control Instrument Abdeckkappe für Instrument selbstklebende Bohrschablone Installations- und Bedienungsanleitung Garantiekarte Bolzen für Instrumentenbefestigung Muttern für Instrumentenbefestigung rückseitige Instrumentenabdeckung Tube Silicon-Fett Kabelbinder Verbindungskabel, 0,4 m mit 2 4-poligen Steckern Adernendhülsen 0,25 mm Adernendhülsen 0,75 mm...
  • Seite 10 MULTI CONTROL Deutsch...
  • Seite 11 Schnittstellen. Für den NMEA-Datentransfer mit einem PC verfügt der NX2 Server über eine eingebaute serielle RS232 Schnittstelle. Das NX2 Multi Control ist das universelle Instrument im Nexus Netzwerk, das alle im Netzwerk zur Verfügung stehenden Daten in einer Haupt- und einer Unterfunktion anzeigen kann.
  • Seite 12 MULTI CONTROL Deutsch 2-11...

  • Seite 13: Installation

    • Kabelbinder Wenn das Kabel nicht lang genug sein sollte, können Sie Nexus Datenkabel in 8 m Länge (Art. Nr. 21266-8) kaufen, oder Nexus Datenkabel, das Sie von früheren Installationen übrig haben, benutzen. Für alle Geräte und Geräte wird das gleiche, 4- polige Nexus Datenkabel verwendet.

  • Seite 14: Anbringungsort

    Stecken Sie das Instrument mit den Bolzen in die Bohrlöcher • Schrauben Sie die beiden Muttern auf die Bolzen Achtung! Ziehen Sie die beiden Muttern nur per Hand an. • Verlegen Sie das Nexus Netzwerk-Kabel vom Server zu dem Instrument. • Wenn Sie das Nexus Netzwerk-Kabel kürzen Silikon-Paste 2-13...

  • Seite 15: Anschluß An Den Nx2 Server Oder Andere Nx2 Instrumente

    Anschluß an den NX2 Server oder andere NX2 In- strumente Die Kabel zum Anschluss an ein anderes NX2 Instrument oder an den NX2 Server sind werksseitig bereits mit den 4-poligen Steckern versehen. Verbinden Sie die Geräte bzw. den Server mit diesen Kabeln.
  • Seite 16 MULTI CONTROL Deutsch 2-15...

  • Seite 17: Erste Inbetriebnahme

    Anzeige erscheint, bevor Sie SCHLÜSSEL auf dem nächsten Instrument drücken ! Der Nexus Server teilt dem ersten Gerät automatisch die Gerätenummer 16, dem nächsten 17 usw. zu. Die Reihenfolge, in der Sie SCHLÜSSEL auf den einzelnen Geräten drücken,...

  • Seite 18: Bedienung

    Wegepunkt-Speicher für Berechnungen Navigationsangaben, z.B. Kurs zum Wegepunkt, Entfernung zum Wegepunkt usw. benutzt wird. Im Nexus Netzwerk kann nur ein Gerät diese „Muttergerät-Funktion“ übernehmen, jedoch können die Wegepunkte von allen Geräten angesprochen werden. Diese Bedienungsanleitung basiert auf der Software Version NX2 Server ab Version 3.0...

  • Seite 19: Die Benutzung Der Tasten

    Deutsch MULTI CONTROL Die Benutzung der Tasten BEREICH HAUPT FUNKTION UNTER FUNKTION CLEAR MINUS PAGE PLUS 4.2.1 PAGE Drücken Sie PAGE, um in die nächste, rechte Haupt-Funktion zu gelangen. Der gewählte Anzeigebereich wird durch den kleinen Pfeil am oberen Rand der Anzeige angezeigt. Vom rechten Anzeigebereich WIND gelangen Sie wieder zum Anzeigebereich SPEED Drücken Sie PAGE und MINUS gleichzeitig, um in die nächste...

  • Seite 20: Plus

    Anzeige und Tasten sind kurzfristig beleuchtet. Drücken Sie PLUS zur Wahl der Beleuchtungsstufe [LOW], [MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzelne Geräte individuell zu beleuchten. 2-19...

  • Seite 21: Funktionsübersicht

    Deutsch MULTI CONTROL Funktionsübersicht Die Funktionen des Multi Control Instruments sind in 4 Bereiche unterteilt: SPEED, DEPTH, NAVIGATE und WIND. Der ausgewählte Bereich wird durch den kleinen Pfeil am oberen Rand der Anzeige markiert. Jeder Bereich besteht aus Haupt- und Unter-Funktion, die gleichzeitig angezeigt werden: 1.

  • Seite 22: Anzeigebereich Speed

    MULTI CONTROL Deutsch Anzeigebereich SPEED SPEED (Geschwindigkeits-) Haupt-Funtionen Bootsgeschwindigkeit. Masseinheit in Knoten (KT), km/h (Kh) oder Miles/h (Mh) (siehe 12.1.2,C11). Bei Anschluss eines Navigationsgerätes an den Server kann die Geschwindigkeit über Grund (SOG) angezeigt werden. (Siehe 12.1,C11 und C13). SPEED Unter-Funktionen 6.2.1 TRIP LOG (TRP) / Trip-Distanz 0-199,99 sm, Anzeige nur in sm möglich.

  • Seite 23: Depth (Unit/Dpt) / Tiefe

    Deutsch MULTI CONTROL 6.2.8 DEPTH (unit/DPT) / Tiefe Tiefe von Wasserlinie oder Unterkante Kiel, abhängig von gewählter Referenz (siehe 12.2.3, C22). Masseinheit in Meter (m), Fuss (FT) oder Faden (FA). (siehe12.2.2,C21). Die Anzeige wechselt zwischen oder gewählten Masseinheit und (DPT). 2-22...

  • Seite 24: Anzeigebereich Plus

    Drücken Sie PLUS zur Wahl der Beleuchtungsstufe [LOW], [MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzelne Geräte individuell zu beleuchten. 2-23...

  • Seite 25: Battery (Bat) / Batteriespannung

    Deutsch MULTI CONTROL 7.3.2 BATTERY (BAT) / Batteriespannung Batteriespannung im Server. 7.3.3 SHALLOW ALARM (SHA) / Flachwasseralarm Tiefe, bei der der Alarm ausgelöst wird, wenn die aktuelle Tiefe geringer als der eingestellte Wert wird (siehe Kapitel 8.5). 7.3.4 DEPTH ALARM (DEA) / Tiefen-Alarm Tiefe, bei der der Alarm ausgelöst wird, wenn die aktuelle Tiefe grösser als der eingestellte Wert wird (siehe Kapitel 8.5).

  • Seite 26: Boat Speed (Bsp/Unit) / Geschwindigkeit Durchs Wasser

    12.1.2,C11). Der Text wechselt zwischen (BSP) und der gewählten Masseinheit. Remote Control (REM) / Fernbedienung Mit Hilfe des NX2 Multi Control Instruments können andere digitale Instrumente im Nexus Netzwerk fernbedient werden. Alle digitalen NX2-Instrumente verfügen im Nexus Netzwerk über eine eindeutige logische Gerätenummer, die beim Einschalten des Systems kurzfristig angezeigt wird.

  • Seite 27: Shallow (Sha) / Flachwasser- Und Depth (Dea) / Tiefen-Alarm Eingeben

    Deutsch MULTI CONTROL Shallow (SHA) / Flachwasser- und Depth (DEA) / Tiefen-Alarm eingeben Wählen Sie (SHA) oder (DEA) und Drücken Sie SET. Die erste Ziffer des eingestellten Wertes blinkt. Drücken Sie CLEAR zum Löschen dieses Wertes. Drücken Sie MINUS, PLUS und PAGE zum Verändern des Wertes. Drücken Sie SET zum Speichern des Wertes und Aktivieren des Alarms, was durch das Minuten (')-Zeichen angezeigt wird.

  • Seite 28: Anzeigebereich Navigation

    MULTI CONTROL Deutsch Anzeigebereich NAVIGATION NAVIGATION Haupt-Funktion Kurs von 000° bis 359°. Bei Anschluss eines Kompass-Gebers wird der rechtweisende (HT) oder missweisende Kurs (HM) angezeigt (siehe Kapitel 12.3, C32, C47). Bei Anschluss eines Navigationsgerätes kann der Kurs über Grund (CG) angezeigt werden (siehe Kapitel 12.3, C37). Achtung! Dieser Anzeigebereich kann aktiviert / deaktiviert werden.

  • Seite 29: Geographische Breite Und Länge (Pos)

    Deutsch MULTI CONTROL 8.2.5 Geographische Breite und Länge (POS) Anzeige in Grad / Minuten und 100stel Minuten (Komma (,) und Minuten (')-Symbol) oder Grad / Minuten / Sekunden (nur Minuten (')-Symbol) (siehe Kapitel 12.3.9, C38). Die Anzeige erfolgt abwechselnd. Drücken Sie SET um die aktuelle Anzeige beizubehalten.

  • Seite 30: Cross Track Error (Xte) / Kursversatz

    MULTI CONTROL Deutsch 8.2.9 CROSS TRACK ERROR (XTE) / Kursversatz Entfernung in Seemeilen zur Sollkurslinie wenn ein Wegepunkt angesteuert wird. Das "Triangel"-Symbol stellt das Boot dar, die drei senkrechten Striche die Sollkurslinie. Befindet sich das Triangel links neben den Strichen, befindet sich das Boot backbord von der Sollkurslinie.

  • Seite 31: Übersicht Der Steueranzeigen (Pilot)

    Deutsch MULTI CONTROL Ein Nexus Autopilot kann nicht durch die Steueranzeige-Funktion aktiviert werden. Wenn aber der Nexus Autopilot im Kompass- oder Wind-Bereich aktiviert wurde, ist es möglich, den Kurs des Autopiloten durch die [MEM] und [AWA] Funktionen zu verändern. Die jeweils zuletzt genutzte Steueranzeige wird gespeichert und steht nach dem Wiedereinschalten des Nexus Netzwerkes wieder zur Verfügung (ab Server-Software-...

  • Seite 32: Wegepunkt-Ansteuerung (Btw)

    Achtung: Der aktuelle Kurs kann auch durch Drücken der Trim-Taste übernommen werden ohne zuvor (MEM) auszuwählen. 8.3.3 Wegepunkt-Ansteuerung (BTW) Diese Funktion steht nur zur Verfügung, wenn ein Nexus oder NMEA-Kompass-Geber Server angeschlossen sind und ein Wegepunkt angesteuert wird Es wird die Richtung zum Wegepunkt (BTW) angezeigt. Das analoge Steer Pilot Instrument zeigt den Unterschied zwischen gesteuerten und zu steuerndem Kurs an.

  • Seite 33: Steueranzeige Zu Steuernder Kurs (Cts)

    MULTI CONTROL 8.3.4 Steueranzeige zu steuernder Kurs (CTS) Diese Funktion steht nur zur Verfügung, wenn ein Nexus Log-Geber, ein Nexus oder NMEA-Kompass-Geber und ein GPS an den Server angeschlossen sind und ein Wegepunkt angesteuert wird. Es wird der zu steuernde Kurs (CTS) angezeigt. Das analoge Steer Pilot Instrument zeigt den Unterschied zwischen gesteuerten und zu steuerndem Kurs unter Berücksichtung von Strömung und Abdrift an.
  • Seite 34 Besonders nachts, wenn Winddrehungen nur an den Instrumenten auszumachen sind, ist die (AWA)-Funktion zusammen mit dem STEER Pilot sehr hilfreich. Bei Verwendung eines Nexus Autopilot-Systems und steuern nach Windeinfallswinkel kann diese Funktion des Multi Control für eine automatische Wende benutzt werden.

  • Seite 35: Anzeigebereich Wind

    = scheinbarer Wind = wahrer Wind Die Auswahl hinsichtlich scheinbarem oder wahrem Windeinfallswinkel beeinflusst auch die Anzeige auf dem analogen Nexus Wind Angle Instrument (Art.-Nr. 22115-1). Die Werkseinstellung lautet scheinbarer Windeinfallswinkel (AWA) (siehe Kapitel 12.5, C51 und C63). WIND Unter-Funktionen 9.2.1...

  • Seite 36: True Wind Speed (Tws) / Wahre Windgeschwindigkeit

    MULTI CONTROL Deutsch Kapitel 12.5, C52). Die Anzeige wechselt zwischen (AWS) und der gewählten Masseinheit (units). 9.2.2 TRUE (TWA) / APPARENT (AWA) WIND ANGLE Wahrer / scheinbarer Windeinfallswinkel Diese Funktion steht nur zur Verfügung, wenn ein Log-Geber an den Server angeschlossen ist. Wenn in der Haupt-Funktion der scheinbare Windeinfallswinkel (AWA) angezeigt wird, wird in der Unter-Funktion der wahre Windeinfallswinkel (TWA) angezeigt.

  • Seite 37: Tactical Function (Tac) / Taktik-Funktion

    Deutsch MULTI CONTROL 9.2.6 TACTICAL FUNCTION (TAC) / Taktik-Funktion Anzeige des gespeicherten Steuerbord- und Backbordkurses. (Die Funktion ist in Kapitel 10.3 erklärt). 9.2.7 GEOGRAPHIC WIND DIRECTION / Geographische Windrichtung Diese Funktion steht nur bei Anschluss eines Kompass-Gebers an den Server zur Verfügung. Anzeige der geographischen Windrichtung als Gradzahl und als Text: 000.0°...

  • Seite 38: Taktik-Funktion

    MULTI CONTROL Deutsch Taktik-Funktion Diese Funktion setzt einen Kompass-Geber voraus und zeigt die Kursspeicher für Backbord- und Steuerbord-Kreuzschläge an. Um die Taktik-Funktion vollständig nutzen zu können, müssen eine Trim-Taste (Art.-Nr. 19463) und ein analoges Steer Pilot Instrument (Art.-Nr. 22115-2) vorhanden sein. Die Trim-Taste wird in der Nähe des Steuermannes angebaut.

  • Seite 39: 10 Man Over Board (Mob) / Mann-Über-Bord-Funktion

    Diese Funktion hilft Ihnen, Sie zu der Position zurückzuführen an der die (MOB)-Taste gedrückt wurde. Diese Funktion steht nur Verfügung, wenn ein NX2 GPS Navigator Instrument in das Nexus System integriert ist und der System Modus dieses Instruments MASTER lautet.

  • Seite 40: 11 Anzeige Gestalten

    MULTI CONTROL Deutsch 11 Anzeige gestalten Alle Unter-Funktionen zu einer Haupt-Funktion sind in einer Liste zusammengefasst. Die erste Stelle dieser Liste ist leer. Sie können diese erste Unter-Funktion mit einer Funktion aus der Liste der Unter-Funktionen dieser oder einer anderen Haupt-Funktion füllen.

  • Seite 41: Löschen Von Verschobenen Oder Kopierten Unter-Funktionen

    Deutsch MULTI CONTROL 11.4 Löschen von verschobenen oder kopierten Unter- Funktionen Beispiel: Sie wollen das vorstehend beschriebene Kopieren der Unter-Funktion wahre Windgeschwindigkeit (TWS) vom Anzeigebereich SPEED rückgängig machen. Wählen Sie die Unter-Funktion (TWS) im Anzeigebereich SPEED. Drücken Sie PAGE und SET gleichzeitig. Alle Ziffern blinken.

  • Seite 42: 12 Geräteeinstellungen

    Deutsch 12 Geräteeinstellungen 12.1 Allgemeines Damit Ihnen Ihr NX2-Gerät und das Nexus Netzwerk ein Maximum an Informationen liefert ist es notwendig, sorgfältig verschiedenste Geräteeinstellungen vorzunehmen. Die Werte werden dauerhaft, d.h. auch nach dem Ausschalten Ihres Nexus Netzwerkes, gespeichert. Drücken Sie SET länger als 2 Sekunden, um in die Geräteeinstellungs-Routine zu gelangen.

  • Seite 43: C13 Damping (Sea) / Seegangsdämpfung

    Deutsch MULTI CONTROL 12.2.4 C13 DAMPING (SEA) / Seegangsdämpfung Abhängig von Boot und Seegang kann es erforderlich sein, eine Dämpfung der Geschwindigkeitsanzeige vorzunehmen, um durch Seegang hervorgerufene vermeintliche Geschwindigkeitsveränderungen herauszufiltern. Drücken Sie SET um den Wert zu verändern. Es stehen drei Stufen zur Verfügung: (LOW) 1 Sek., (MID) 5 Sek.

  • Seite 44: C30, Einstellungen Für Den Anzeigebereich Navigation

    MULTI CONTROL Deutsch 12.4 Einstellungen für den Anzeigebereich NAVIGA- C30, TION 12.4.1 C30 (RET) Drücken Sie SET zum Verlassen der Geräteeinstellungs-Routine 12.4.2 C31 (PAGE ATO) / Auswahl der Anzeige Auswahl, Informataionen dieses Anzeigebereichs angezeigt werden sollen oder nicht. PAGE ATO Der Anzeigebereich ist automatisch aktiviert, wenn ein Kompass-Geber oder ein GPS im Netzwerk angeschlossen sind...

  • Seite 45: C40 (Off Mag) / Rechtweisend/Missweisend

    Deutsch MULTI CONTROL LOW = 1.3 Sek., MID = 2.8 Sek. und MAX = 11 Sek. 12.4.11 C40 (OFF MAG) / Rechtweisend/Missweisend (ON) = Alle Kurse und Richtungsangaben sind missweisend. (OFF) = Alle Kurse und Richtungsangaben sind rechtweisend. Achtung: Die Einstellungen gelten nur für das Multi Control Instrument, an dem die Einstellungen vorgenommen werden.

  • Seite 46: Automatic Compass Deviation Check (Auto Chk) / Kontrolle Der

    Kompass-Gebers Korrekturmöglichkeit eines ggf. vorhandenen Fluchtungsfehlers des Kompass-Gebers. Achtung: Den Nexus Kompass-Geber 45° können Sie um 180° verdreht einbauen. Der Einbau sollte ansonsten jedoch nicht mehr als 15° verdreht erfolgen, da sonst die Genauigkeit bei Krängung des Bootes nicht gegeben ist.

  • Seite 47: C50, Geräteeinstellungen Für Den Anzeigebereich Wind

    Deutsch MULTI CONTROL 12.6 C50, Geräteeinstellungen für den Anzeigebereich WIND 12.6.1 C50 (RET) Drücken Sie SET zum Verlassen der Geräteeinstellungs-Routine 12.6.2 C51 (PAGE ATO) / Auswahl der Anzeige Auswahl, Informataionen dieses Anzeigebereichs angezeigt werden sollen oder nicht. PAGE ATO Der Anzeigebereich wird angezeigt, wenn ein Kompass-Geber oder Navigationsgerät...

  • Seite 48: C65 Damping (Sea) / Seegangsdämpfung

    MULTI CONTROL Deutsch Das analoge Wind Instrument zeigt die gleiche Auswahl an. Bei Auswahl eines Windeinfallswinkels als Haupt-Funktion wird der entsprechende andere Windeinfallswinkel als Unter-Funktio angezeigt. Beispiel: bei Auswahl des scheinbaren Windeinfallswinkels (AWA) als Haupt-Funktion wird der wahre Windeinfallswinkel (TWA) als Unter-Funktion angezeigt (WIA): Wahrer (TWA) oder scheinbarer (AWA) Windeinfallswinkel entsprechend derAuswahl in C51, (ON = Wahr, OFF = Scheinbar).

  • Seite 49: C70, Einstellungen Für Das Netzwerk Und Nmea

    (On) = NMEA Log -Geber Wählen Sie (On) bei Anschluss eines NMEA-Kompass-Gebers an den Server. Dieser verarbeitet die NMEA-Daten und zeigt sie im Nexus Netzwerk an. Achtung: Nach Veränderung dieser Routine, muss das Nexus –System aus- und wieder eingeschaltet werden. 12.7.5...

  • Seite 50: C77 To C92 / Auswahl Nmea Datensätze

    Deutsch Wählen Sie (On) bei Anschluss eines NMEA-Kompass-Gebers an den Server. Dieser verarbeitet die NMEA-Daten und zeigt sie im Nexus Netzwerk an. Achtung: Nach Veränderung dieser Routine, muss das Nexus –System aus- und wieder eingeschaltet werden. 12.7.8 C77 to C92 / Auswahl NMEA Datensätze Auswahl der gesendeten 16 NMEA Datensätze (siehe Kapitel 13.7.1).

  • Seite 51: Nmea

    Remote Control Instruments oder des Multi Centers können 16 NMEA Datensätze aus den 29 im Server insgesamt zur Verfügung stehenden verschiedenen Datensätzen ausgewählt werden. Das Nexus Netzwerk verwendet NMEA 0183-Datensätze, Version 1.5 und 2.0. Die in Klammern gesetzten Geräteeinstellungsroutinen z.B. (C79) verweisen auf die Werkseinstellung.
  • Seite 52 MULTI CONTROL Deutsch (C89) (VWR) Apparent wind speed and wind direction (scheinbare Windgeschwindigkeit und Windrichtung) (C90) (VWT) True wind speed and direction (wahre Windgeschwindigkeit und Windrichtung) (C92) (WCV) Waypoint closure velocity (Wegepunkt-Annäherungs- Geschwindigkeit) (C93) (WPL) Waypoint location (Wegepunktdaten) (C94) (XTE) Cross track error (Kursversatz) (ZDA) Time and date (Uhrzeit und Datum)

  • Seite 53: Ändern Der Nmea Datensätze Out Vom Server

    Navigationsdaten: (BTW), (DTW), (BOD), (XTE), (SET) und (DRIFT). Wenn kein Nexus GPS Navigator Instrument an den Server angeschlossen ist, werden die GPS-Informationen vom Server verarbeitet. Der Nexus Server übermittelt die Daten, z.B. (DRIFT), (WCV), (TTG) und (CTS) an die Geräte im Nexus Netzwerk. 2-52...
  • Seite 54 Beispiel 2: Die Priorität für BTW/DTW lautet: RMB, BWC und BWR. Der Übertragungscode (die beiden Zeichen hinter dem "$"-Zeichen) werden vom Server ignoriert. Die Positionsdaten werden um die in der Geräteeinstellungs-Routine C39 und C40 eingegebenen Werte korrigiert bevor sie über das Nexus Netzwerk an die Nexus Geräte übermittelt werden. 2-53...

  • Seite 55: Spezielle Nmea Datensätze

    MULTI CONTROL 12.9 Spezielle NMEA Datensätze Der Nexus Server kann darüber hinaus spezielle, von einem PC gesendete NMEA Datensätze lesen. Es handelt sich um TBS (optimale Bootsgeschwindigkeit), CAD (optimaler Kurs zum Wind) und CFD (customised fixpoint data ). Diese 3 Datensätze stehen im Nexus Netzwerk zur Verfügung und können als Unter-Funktion auf dem...

  • Seite 56: 13 Wartung Und Fehlersuche

    13.2.1 Allgemeines Bevor Sie sich mit Ihrem Nexus Händler in Verbindung setzen, versuchen Sie, ob sich der Fehler nicht mit den unten beschriebenen Hilfen beseitigen lässt. Fertigen Sie bitte eine Liste mit den nachstehenden Angaben an, um Ihrem Nexus Händler in die Lage zu versetzen, Ihnen umfassend zu helfen: •...

  • Seite 57: Fehlerdiagnose Geber

    Deutsch MULTI CONTROL 13.3 Fehlerdiagnose Geber Der NX2-Server verfügt über eingebaute LED-Kontrollleuchten für Log, Echolot, Kompass und Windmess. Schrauben Sie den Deckel des Servers ab, um die Geber- Funktionen zu kontrollieren. 13.3.1 Bootsgeschwindigkeit und Entfernung (Log-Geber) Bei jeder Umdrehung des Paddelrades des Log-Gebers blinkt die LED ein Mal. Wenn das Boot still liegt, ist die LED an oder aus.

  • Seite 58: Windrichtung Und Windstärke (Windmess-Geber)

    MULTI CONTROL Deutsch Sind eine oder beide LED ständig an oder aus, werden keine korrekten Daten empfangen. Überprüfen Sie die Verbindungen. 13.3.4 Windrichtung und Windstärke (Windmess-Geber) Die beiden LED zeigen an, ob der Server auf Kanal A und B Signale erhält. Die beiden LED blinken bei jeder Propellerumdrehung einmal.

  • Seite 59: Fehlerbehebung

    COG auf OFF COG: einstellen COG auf ON aber kein Navigationsgerät angeschlossen Compas keine Werte [---] Nexus Kompass-Geber aber C75 auf OFF C75 auf ON eingestellt einstellen Compas keine Werte [---] NMEA Kompass-Geber aber C75 auf ON einstellen C75 C75 auf OFF eingestellt Compas falsche COG-Werte Seegangsdämpfung falsch...
  • Seite 60 Falsche NMEA Geräteeinstellungen in sendendem Datensätze empfangen NMEA-Gerät überprüfen Position keine Werte Falsche Wahl der Wahl der Positions- Config Positionsquelle Quelle korrigieren Nexus / NMEA Position im GPS Navigator Position falsche Werte Falsche Korrekturdaten für Richtige Korrekturdaten Breite/Länge eingegeben für Breite/Länge...

  • Seite 61: Nexus Netzwerk Fehlermeldungen

    C71 falsch auf [ON] C71 auf [ON] setzen (nur Wind Data) gesetzt Wind Data (Wind Data) 13.5 Nexus Netzwerk Fehlermeldungen Fehler, die das Nexus Netzwerk erkennt, werden als Fehlermeldungen [Err #] angezeigt. Diese Fehlermeldung hilft Ihnen bei der Fehlersuche- und Fehlerbeseitigung. 2-60...
  • Seite 62 Deutsch Drücken Sie irgendeine Taste, um die Fehlermeldung zu bestätigen und zur Anzeigefunktion zurückzukehren. Sollte dies nicht möglich sein, schalten Sie Ihr Nexus Netzwerk aus und wieder ein. In den meisten Fällen kann der Fehler durch Durchführung der in der folgenden Tabelle genannten Aktion beseitigt werden.
  • Seite 63 Anschluss des Kompass-Gebers an Anschluss des Kompasses direkt an Distribution Unit überprüfen. Distribution Unit. Autopilot Kompass-Geber Fehler bei Anschluss des Kompass-Gebers an Anschluss des Kompasses an Nexus Server oder Compass Data Netzwerk. überprüfen. Fehler bei Empfang von Wind Daten. Kabelverbindungen und Geräteeinstellungen überprüfen...

  • Seite 64: 14 Spezifikationen

    Konformität des Gerätes mit den Richtlinien wird durch das CE-Zeichen bestätigt. 14.2 Nexus Netzwerk Spezifikation Das Nexus Netzwerk ist ein „non collision multi talker multi receiver“ Datenbus mit hohem Datenbus und speziell für Anwendungen im maritimen Bereich entwickelt. Die wesentlichen Merkmale sind die hohe Datenwiederholungsrate, schnelle Antwortzeiten und sehr große Datensicherheit auch bei größeren Entfernungen.

  • Seite 65: 15 Lieferbare Nexus Komponenten

    Deutsch MULTI CONTROL 15 Lieferbare Nexus Komponenten Nachstehend finden Sie eine Auswahl der z.Zt. zur Verfügung stehenden NX2-Geräte. Für weitere Informationen wenden Sie sich bitte an Ihren örtlichen Nexus-Händler. NX2 Einzelgeräte 22118-3 Multi Control Instrument und Server, 8m Kabel 22118-2...
  • Seite 66 Multi XL Instrument, 4m Kabel (Steuerung durch RCI, Multi Control oder Multi Center 21684-1 Multi XL Set, Multi XL Instrument und Remote Control Instrument 69995 Mast-Halter XL, aus Aluminium für Multi XL und Nexus / Star 110x110mm Instrumente NX2 GPS 22118-6 GPS Navigator, mit GPS Antenne 8m Kabel...

  • Seite 67: Abkürzungen

    Deutsch MULTI CONTROL 15.1 Abkürzungen Abbreviation. Description Angle Winkel ADJust Einstellen ANChor Anker ANChor alarm Anker-Alarm Arrival Arrival Ankunft Arrival Circle Ankunftsbereich AVerage Speed Durchschnittsgeschwindigkeit Apparent Wind Angle scheinbarer Windeinfallswinkel Apparent Wind Speed scheinbare Windgeschwindigkeit BATtery Batterie BeauFort Beaufort Bearing Original Destination ursprüngliche Kurslinie Boat Speed Geschwindigkeit durchs Wasser...
  • Seite 68 MULTI CONTROL Deutsch GoTo Go To gehe zu Global Positioning Network Global Positioning Network HeaDing Magnetic missweisender Kurs HeaDing True rechtsweisender Kurs Heading Magnetic missweisende Richtung Heading True rechtweisende Richtung Identity Identität Init Initiation Initialisierung Insert Insert einfügen Kilometre per hour Kilometer per Stunde KnoTs Knoten...
  • Seite 69 Deutsch MULTI CONTROL Time To Go Restfahrzeit True Wind Angle wahrer Windeinfallswinkel True Wind Speed wahre Windgeschwindkeit Universal Time Co-ordinate Universal Time Co-ordinate VARiation Missweisung Velocity Made Good optimaler Kurs zum Wind West West Waypoint Closure Velocity Wegepunkt-Annäherungs-Geschwindigkeit Waypoint Wegepunkt Cross Track Error Kursversatz Minus...
