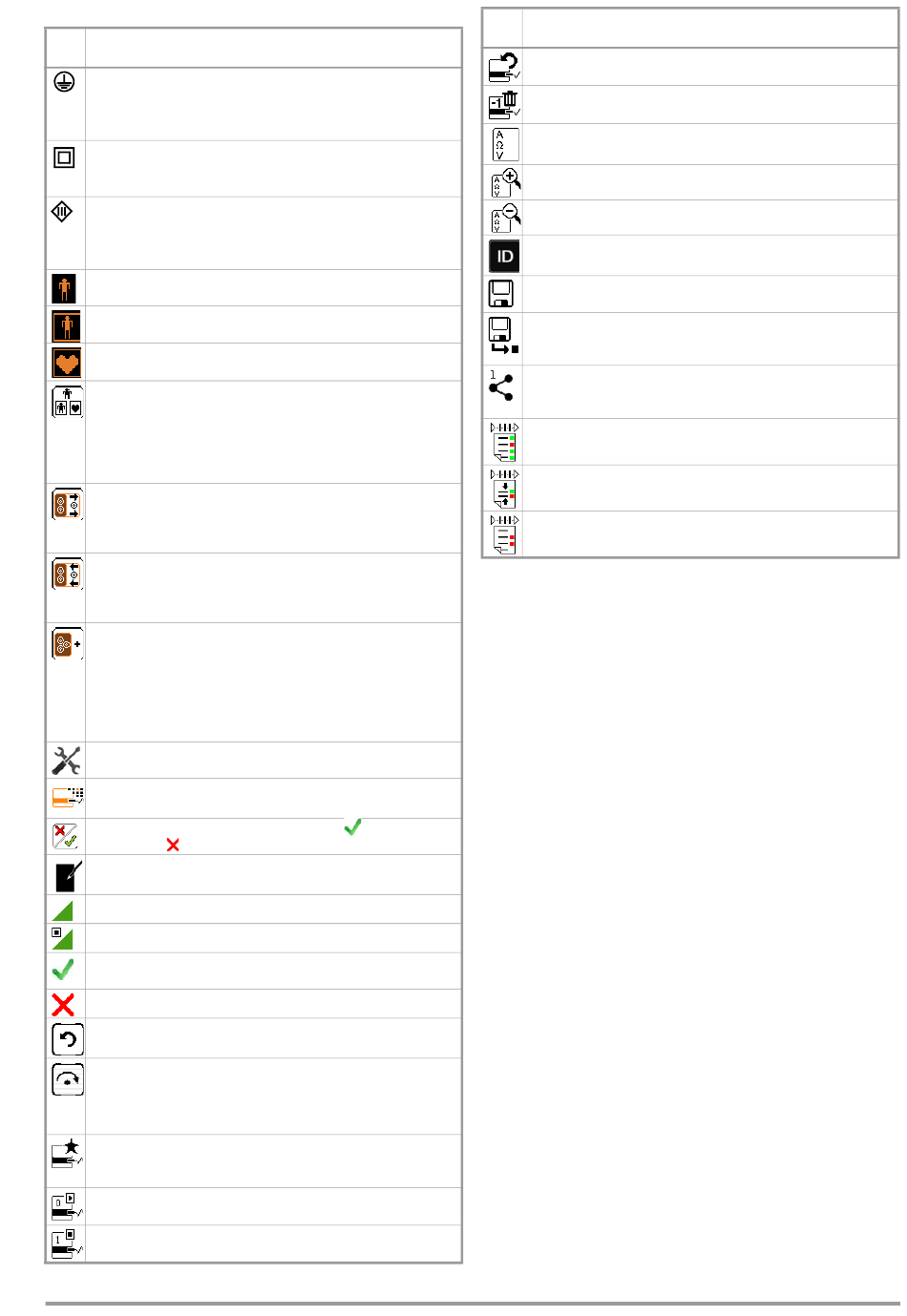

Bedeutung der Symbole der Bedienerführung – Prüfablauf
Sym- Softkeyvarianten Prüfablauf / Sequenz
bol
Prüfung für Geräte der Schutzklasse I
Berührbare leitfähige Teile sind an den Schutzleiter ange-
schlossen, sodass diese bei Ausfallen der Basisisolierung
keine Spannung führen können.
Prüfung für Geräte der Schutzklasse II
Diese Geräte verfügen über eine doppelte oder verstärkte
Isolierung.
Prüfung für Geräte der Schutzklasse III
Diese Geräte werden durch Schutzkleinspannung (SELV)
versorgt. Darüber hinaus werden keine Spannungen
erzeugt, die größer sind als die der SELV.
Anwendungsteile vom Typ B (Body), siehe auch Kapitel
14.7.2
Anwendungsteile vom Typ BF (Body Float), siehe auch
Kapitel 14.7.2
Anwendungsteile vom Typ CF (Cardiac Float), siehe auch
Kapitel 14.7.2
Taste „Typ des Anwendungsteils": Einer Gruppe von
Anwendungsteilen kann hiermit ein Typ zugewiesen wer-
den (B, BF oder CF).
Voraussetzung: Sie haben die Klassifizierungsparameter
aufgerufen, hier das Menü Anwendungsteile und haben
eine Gruppe über die Taste „Gruppe erweitern" angelegt.
Taste „Gruppe erweitern": Mit jedem Tastendruck wird der
Gruppe eine weitere Anwendungsteilbuchse hinzugefügt.
Voraussetzung: Sie haben die Klassifizierungsparameter
aufgerufen und hier das Menü Anwendungsteile.
Taste „Gruppe verkleinern": Mit jedem Tastendruck wird
der Gruppe um eine Anwendungsteilbuchse reduziert.
Voraussetzung: Sie haben die Klassifizierungsparameter
aufgerufen und hier das Menü Anwendungsteile.
Taste „nächste Gruppe": Mit jedem Tastendruck springt
der Eingaberahmen an eine noch nicht zugewiesene oder
bereits belegte Position. Je nachdem, ob Sie eine neue
Gruppe anlegen oder eine vorhandene bearbeiten wollen.
Voraussetzung: Sie haben die Klassifizierungsparameter
aufgerufen und hier das Menü Anwendungsteile. Mindes-
tens eine Gruppe wurde bereits angelegt.
Sequenzparameter einstellen, siehe Seite 83.
Klassifizierungsparameter einstellen
Sichtprüfung oder Funktionstest mit OK
oder not OK bewerten (Wechseltaste)
Einen Kommentar eingeben, z. B. bei der Sichtprüfung
oder dem Funktionstest
Prüfung fortsetzen, nächster Prüfschritt im Prüfablauf
Dauermessung beenden, nächster Prüfschritt im Prüfablauf
geänderte Parameter übernehmen,
zurück zur Speicheransicht
Sequenz (Prüfablauf) beenden
– Kontrolle wiederholen (wenn diese fehlgeschlagen ist).
– Prüfschritt wiederholen
– Kontrollprüfschritt übergehen
– Überspringen von Einzelprüfungen im Prüfablauf
Eine Freigabe dieser Option für den Anwender kann im
SETUP unter „Autom. Messungen" eingestellt werden.
Bewertung starten – Messwert aufnehmen. Mit jedem
Druck auf diesen Softkey wird ein weiterer Messwert
gespeichert und die Zahl inkrementiert.
Bewertungsablauf während einer Dauermessung starten. Die
Zahl blinkt.
Messwert während des Bewertungsablaufs einer Dauermes-
sung aufnehmen.
GMC-I Messtechnik GmbH
Sym- Softkeyvarianten Prüfablauf / Sequenz
bol
Messwertaufnahme wiederholen
Messwert löschen
Messwerte einblenden
Details der Ergebnisliste einblenden
Details der Ergebnisliste ausblenden
Die Identnummer, unter der die Messung/en gespeichert
werden soll/en, kann hier eingegeben werden.
Gültige Messwerte eines Prüfablaufs sind vorhanden.
Diese Messung kann abgespeichert werden.
Messdaten speichern unter (mit Anzeige des Speicher-
orts/ID oder Neueingabe einer anderen als der vorausge-
wählten ID)
Messdaten zum PC senden, z. B. zur Speicherung in der
Protokolliersoftware IZYTRONIQ (Funktion Push/Print),
Beschreibung siehe Online-Hilfe zur IZYTRONIQ
Ausgabe eines vollständigen Prüfprotokolls am Ende
eines Prüfablaufs
Ausgabe eines zusammengefassten Prüfprotokolls am
Ende eines Prüfablaufs
Ausgabe fehlgeschlagener Prüfschritte statt eines Prüf-
protokolls am Ende eines Prüfablaufs
