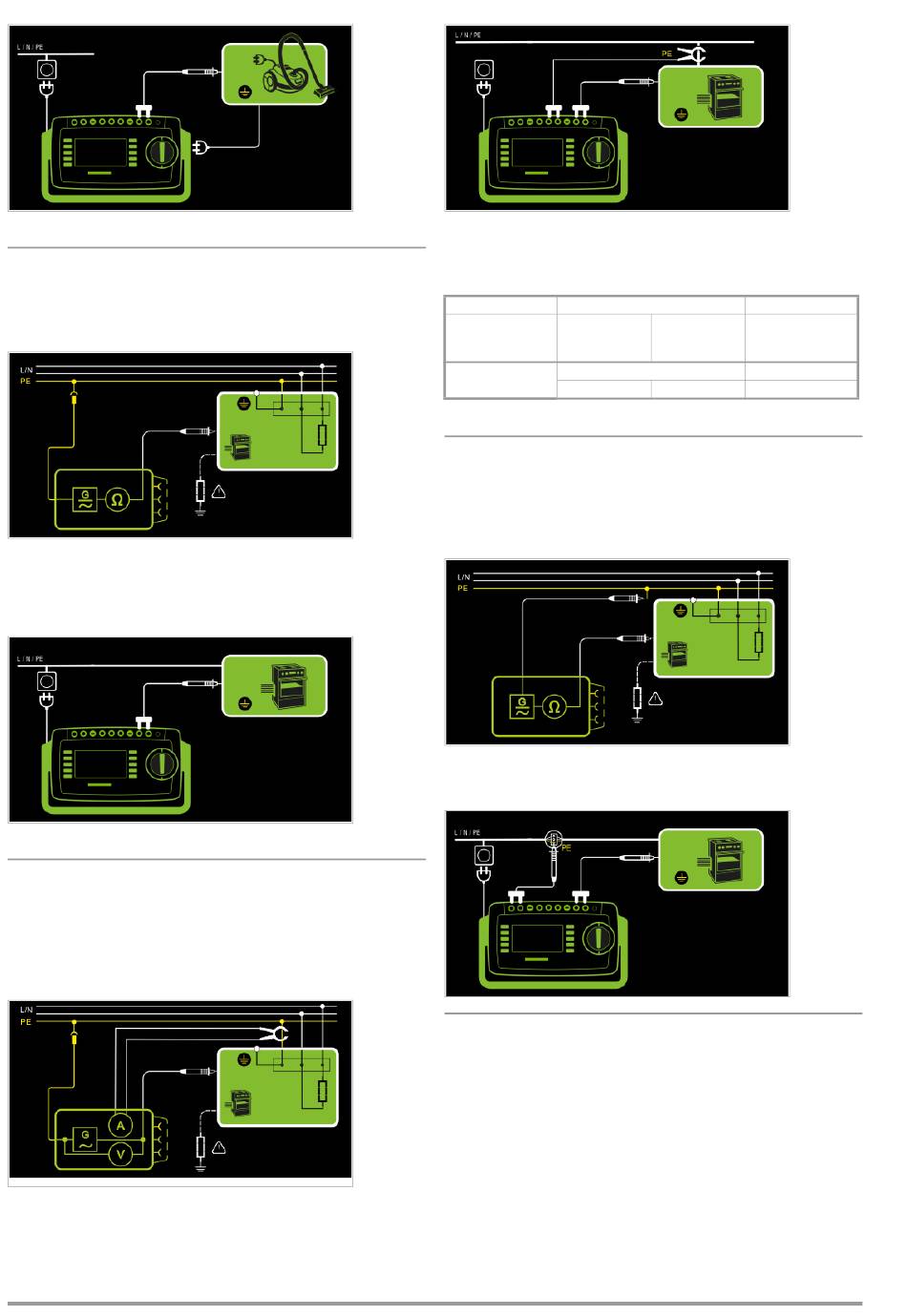

Anschlussschaltbild
Geräte der Schutzklasse I
Sonderfall fest installierte Prüflinge
– Messart PE(Netz) - P1
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Schutzleiterwiderstand wird bei fest installierten Prüflingen zwi-
schen dem Schutzkontakt der Netzversorgung und dem an das
Gehäuse angeschlossenen Schutzkontakt gemessen, indem das
Gehäuse über die Prüfsonde P1 kontaktiert wird.
Anschlussschaltbild
Messung über Zangenstromsensor
an fest installierten Prüflingen
– Messart PE(Netz) - P1 Zange
– Prüfsonde P1 an Anschlüsse P1
– Zange an COM-V (nur Merkmal I01 mit optionalem Zangen-
stromsensor)
Prinzipschaltbild
Messung des Prüfstroms durch Umschließen von PE im Netz mit
dem Zangenstromsensor und Abtasten des Gehäuses mit der
Prüfsonde P1 bei fest installiertem Prüfling der Schutzklasse I
32
Anschlussschaltbild
Messbereich an Zange und Parameter im Prüfgerät einstellen
Diese Messart ist nur wählbar, falls der Prüfstrom auf 10 A AC
eingestellt ist.
Prüfgerät
Parameter Wandler-
Wandlerübersetzung übersetzung
(Schalter*)
1 mV : 1 mA
1 mV : 1 mA
* nur bei WZ12C
2-Pol-Messung an fest installierten Prüflingen
(Merkmal H01)
– Messart P1 - P2
– Prüfsonde P1 an Anschlüsse P1
– Prüfsonde P2 an Anschlüsse P2
Prinzipschaltbild
Statt über den Netzstecker des Prüfgeräts wird der PE des Net-
zanschlusses mit der zweiten Sonde kontaktiert.
Anschlussschaltbild
Gemessen wird jeweils
• zwischen jedem berührbaren leitfähigen Teil des Gehäuses und
den Schutzkontakten des Netz-, Gerätesteckers (bei abnehm-
barer Netzanschlussleitung) oder dem Schutzleiteranschluss
bei fest installierten Geräten.
• als Vierpol-Messung
• bei Geräteanschlussleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten des geräteseitigen
Anschlusssteckers
• bei Verlängerungsleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten der Kupplung
Zange Prüfgerät
Messbereich Anzeigebereich
mit Zange
WZ12C
1 mA... 15 A 0 mA ... 300 A
