Differenzstrommessverfahren
– Messart Differentiell
– Netzstecker Prüfling an Prüfdose
– AWTs an AWT-Buchsen
– Prüfsonde P1 an Anschlüsse P1

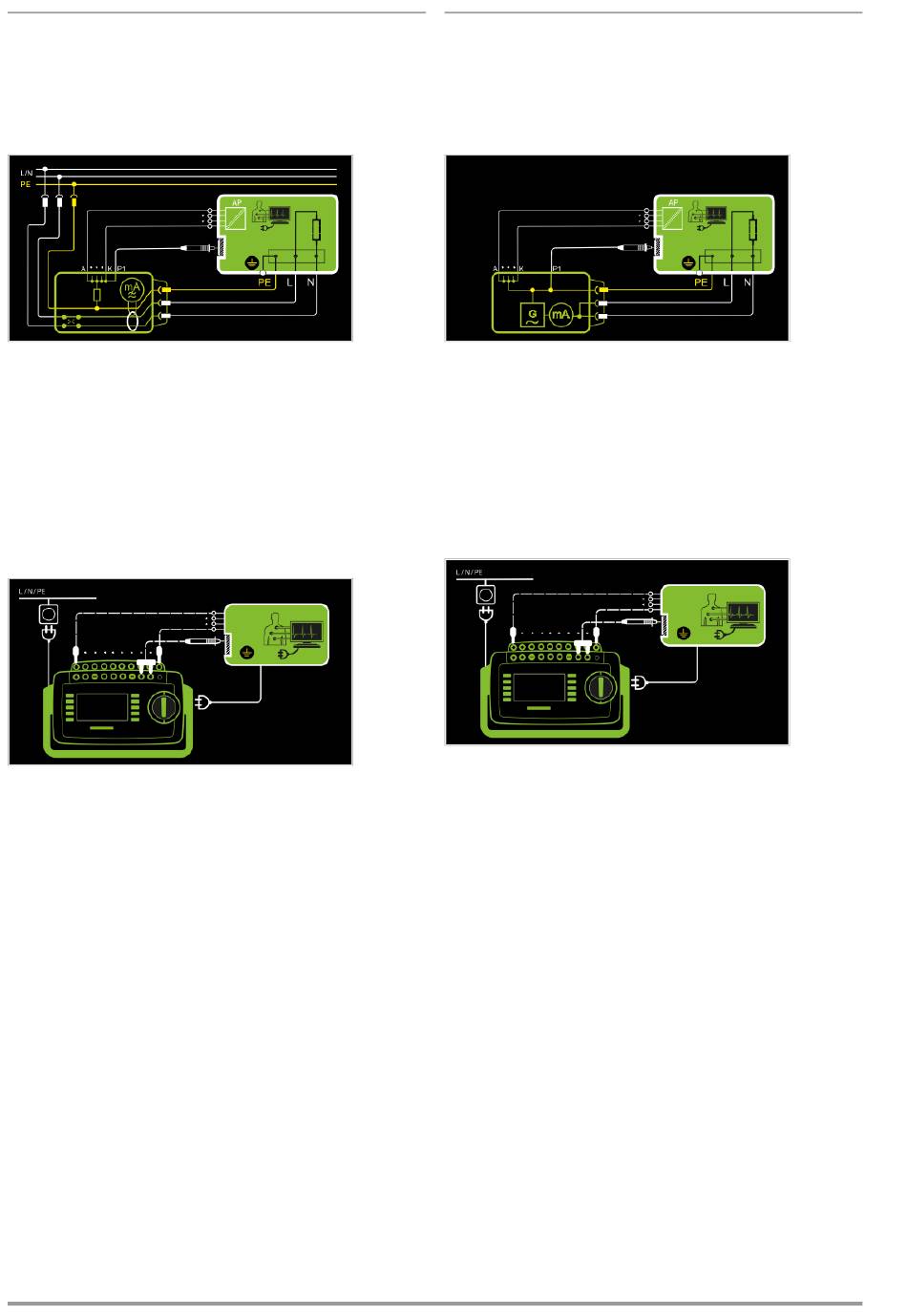

Prinzipschaltbild
Der Prüfling (SK1) wird mit Netzspannung betrieben.
Gemessen wird der Differenzstrom der über die beiden Netzleiter
fließt (Prinzip Zangenstrommessung). Die Messungen müssen
über beide Anschlusspolaritäten des Netzsteckers durchgeführt
werden. Die Umschaltung erfolgt über die Taste NL/LN.
Mit der Prüfsonde P1 müssen berührbare leitfähige Teile, die nicht
mit dem Gehäuse verbunden sind, kontaktiert werden.
Sind Anschlüsse für Anwendungsteile vorhanden, müssen diese
mit den AWT-Buchsen des Prüfgeräts verbunden werden. Diese
werden im Prüfgerät kurzgeschlossen und mit dem Anschluss der
Prüfsonde P1 verbunden.
Anschlussschaltbild
50
Alternatives Messverfahren (Ersatz-Ableitstrom)
– Messart Alternativ (P1)
– Anschluss Netzstecker Prüfling an Prüfdose
– AWTs an AWT-Buchsen
– Prüfsonde P1 an Anschlüsse P1
Prinzipschaltbild
Der Ableitstrom wird nach Aufschalten der Prüfspannung zwi-
schen den kurzgeschlossenen Netzleitern L-N (Anschlussstecker
Prüfling) und berührbaren leitfähigen Teilen (Sondenkontakt
Prüfsonde P1), die nicht mit dem Gehäuse verbunden sind, gemes-
sen.
Sind Anschlüsse für Anwendungsteile vorhanden, müssen diese
mit den AWT-Buchsen des Prüfgeräts verbunden werden. Diese
werden im Prüfgerät kurzgeschlossen, mit dem Anschluss der
Prüfsonde P1 und mit dem Schutzleiteranschluss am Prüfling ver-
bunden.
Anschlussschaltbild
