Alternatives Messverfahren (Ersatz-Patientenableitstrom)
– Messart Alternativ P1
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– Sonde an Anschluss P1

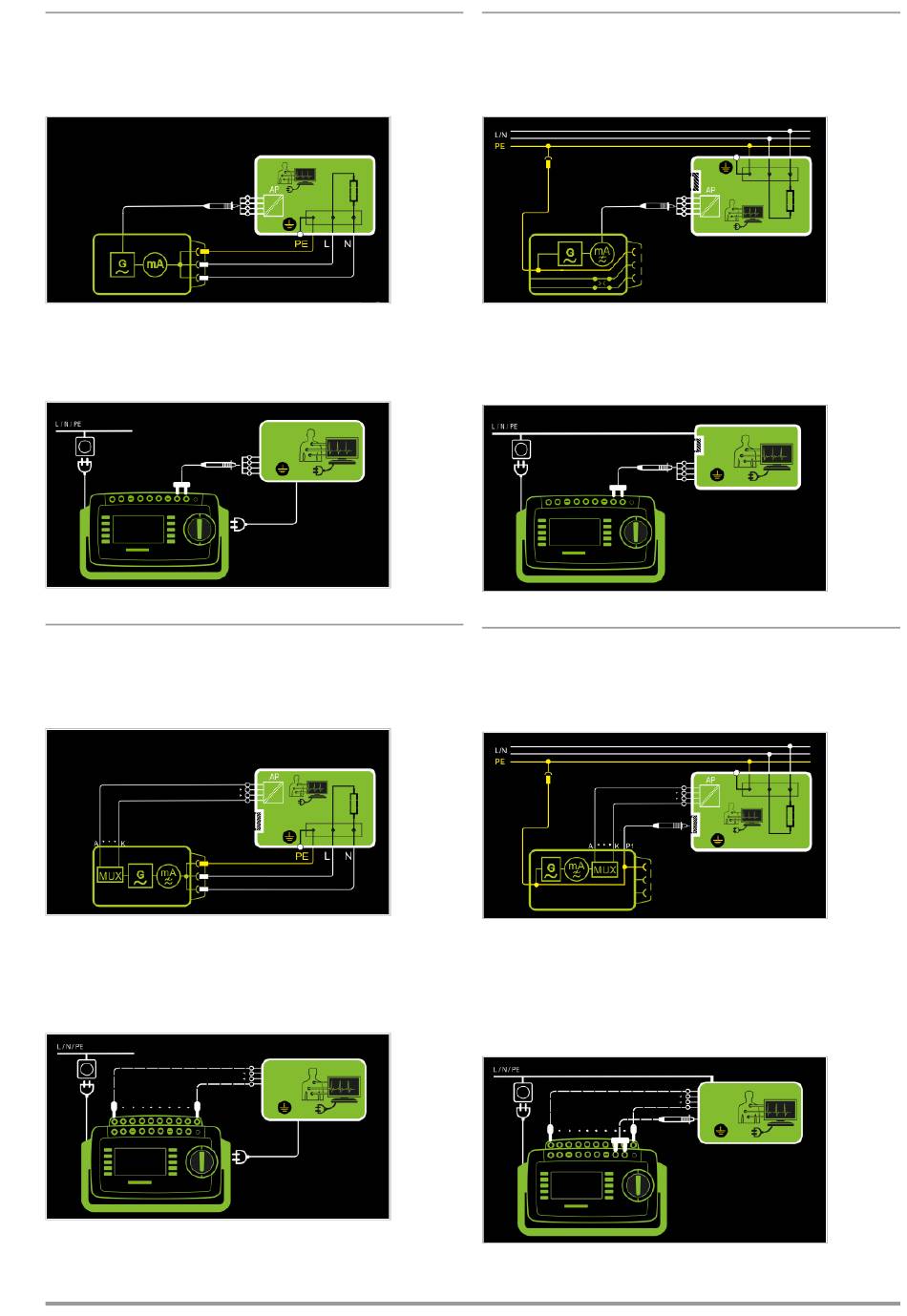

Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird nach Aufschalten der
Prüfspannung zwischen den kurzgeschlossenen Leitern L-N-PE
(Anschlussstecker Prüfling) und den kurzgeschlossenen
Anschlüssen der Anwendungsteile (Prüfsonde P1) gemessen.
Anschlussschaltbild
Alternatives Messverfahren (Ersatz-Patientenableitstrom)
– Messart Alternativ AWT
– Anschluss Netzstecker Prüfling (SK1) an Prüfdose
– AWTs an AWT-Buchsen
Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird nach Aufschalten der
Prüfspannung zwischen den kurzgeschlossenen Leitern L-N-PE
(Anschlussstecker Prüfling) und den an den AWT-Buchsen des
Prüfgeräts angeschlossenen Anwendungsteilen gemessen.
Anschlussschaltbild
GMC-I Messtechnik GmbH
Direktes Messverfahren
– Messart Festanschluss P1
– Festanschluss
– Sonde an Anschluss P1
Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird zwischen den kurzge-
schlossenen Anschlüssen der Anwendungsteile (Prüfsonde P1)
und PE des Netzanschlusses gemessen.
Anschlussschaltbild
Direktes Messverfahren
– Messart Festanschluss AWT
– Festanschluss
– AWTs an AWT-Buchsen
Prinzipschaltbild
Der Ableitstrom vom Anwendungsteil wird zwischen den an den
AWT-Buchsen des Prüfgeräts angeschlossenen Anwendungstei-
len und PE des Netzanschlusses gemessen.
Mit der Prüfsonde P1 müssen die berührbaren leitfähigen Teile,
die nicht mit dem Gehäuse verbunden sind, kontaktiert werden.
Anschlussschaltbild
