4. Монтаж
CU 351 e предназначено за фабрично
подвързване.
Преди монтаж проверете дали CU 351:
• съответства на поръчания от вас продукт;
• е подходящ за захранващото напрежение и
честотата, достъпни на мястото на монтиране;
• не е повреден при транспортирането.
Предупреждение
Изключете електрическото
захранване преди монтажа. Трябва
да се уверите, че захранването не
може да бъде включено случайно.
Монтажът трябва да се извърши от оторизиран
персонал в съответствие с местните разпоредби.
На мястото на монтажа трябва да се спазват
всички наредби за безопасност.
Предупреждение
Клемите L и N, както и 70 до 75, е
възможно да са свързани към опасно
напрежение. Възможно е да се появи
и напрежение, използвано в
управляващите вериги.
Предупреждение
Всички проводници към модулите
извън контролния панел трябва да
бъдат от тип H05VV-F, съгласно
CENELEC HD21 (за да се избегне
нараняване при допир).
Предупреждение
Инсталацията трябва да има
шалтер за изключване на главното
захранване. Той трябва да бъде
разположен близо до CU 351 и да е
лесно достъпен за оператора.
Трябва да е отбелязан на таблото.
Шалтерът (прекъсвачът) трябва
да съответства на IEC 60947-1 и
IEC 60947-3.
4.1 Местоположение
CU 351 е проектиран за вътрешен монтаж.
За външен монтаж CU 351 трябва да бъде
монтиран в предназначено за целта табло.
4.2 Клас на приложение
CU 351 трябва да се инсталира в среда с клас на
приложение минимум IPX4 съгласно IEC 60529.
Таблото трябва да бъде направено от негорими
материали.
При монтаж върху външния панел на табло с
IPX4, CU 351 трябва да бъде IP54.
Само за САЩ и Канада: CU 351 е клас 3R и 12,
когато е монтирано на предния панел на табло
с категория 1, 2, 3, 3R, 5, 12, 12K или 13.
18
4.3 Клеми
Всички клеми са подходящи за проводници от
0,5 до 2,5 mm² или AWG 20-13.
5. Механичен монтаж
CU 351 може да бъде монтиран на външния
панел на контролно табло или в отделна кутия.
Мин. 1,5 mm
Макс. 3 mm

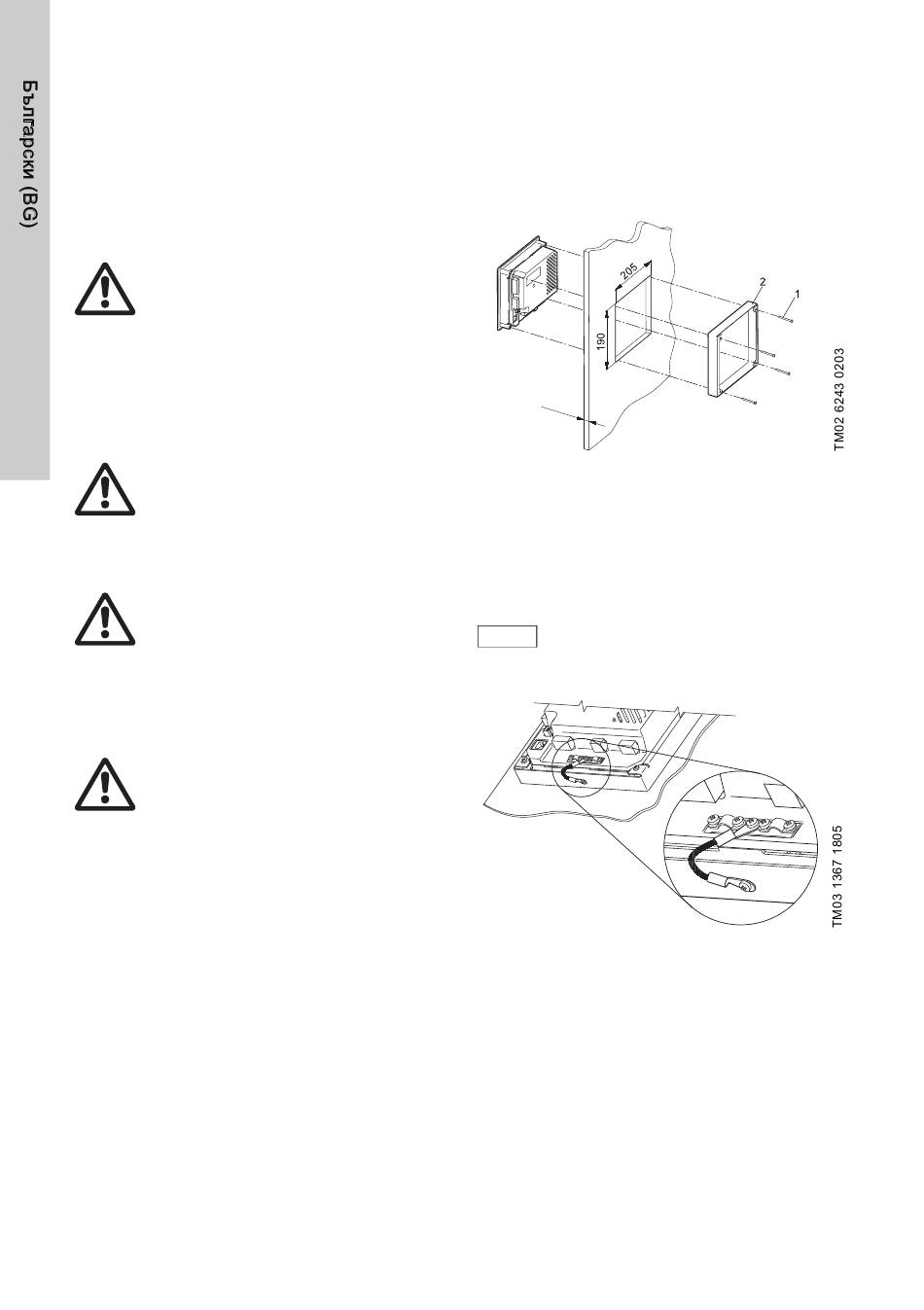

Фиг. 4 Монтиране на външен панел на
контролно табло (стандартно)
Монтирайте CU 351 с помощта на четирите винта
M5 x 10, доставени в комплекта на модула (вижте
поз. 1). Максимален въртящ момент: 1,4 Nm.
Размери на CU 351 вижте 15. Размери.
За да отговаря на изискванията на
Клас на приложение IP54, модулът
Указание
CU 351 трябва да бъде монтиран в
панел или кутия.
Фиг. 5 Заземяване
Свържете заземителната клема на CU 351 към
рамката на таблото (поз. 2, фиг. 4) както е
показано на фиг. 5.
