10.1 Entrées digitales
Tension circuit ouvert :
Intensité circuit fermé :
Plage de fréquences :
10.2 Entrées analogiques
Tension et intensité d'entrée :
Tolérance :
Précision :
Rsistance entrée, intensité :
Rsistance entrée, tension :
Alimentation au capteur :

10.3 Sorties digitales (sorties relais)

Contacts NO :
Charge maxi des contacts :
Charge mini des contacts :

10.4 Conducteurs

Conducteurs rigides
Conducteurs flexibles sans
bague
Conducteurs flexibles avec
bague
Avec/sans collier plastique

10.5 Groupes de bornes

24 VCC
5 mA, CC
0-4 Hz
0-20 mA
4-20 mA
0-10 V
± 3,3 %
± 1 %
< 250 Ω
10 kΩ ± 10 %
24 V, maximum
Les bornes des groupes 2, 3, 4 et 5 sont isolées les
50 mA, protection
unes des autres par une isolation renforcée,
court-circuit
2224 VCA.
C, NO
240 VAC, 2 A
5 VDC, 10 mA
0,5 - 2,5 mm²
20-13 AWG (US)
Toutes les bornes de commande des groupes 2, 3, 4
et 5 sont fournies avec une tension de protection
0,5 - 1,5 mm²
extra-basse.
20-13 AWG (US)
70
71
6
72
73
74
75
50
51
5
53
54
57
58
10 11 12 13 14 B Y A
4 3

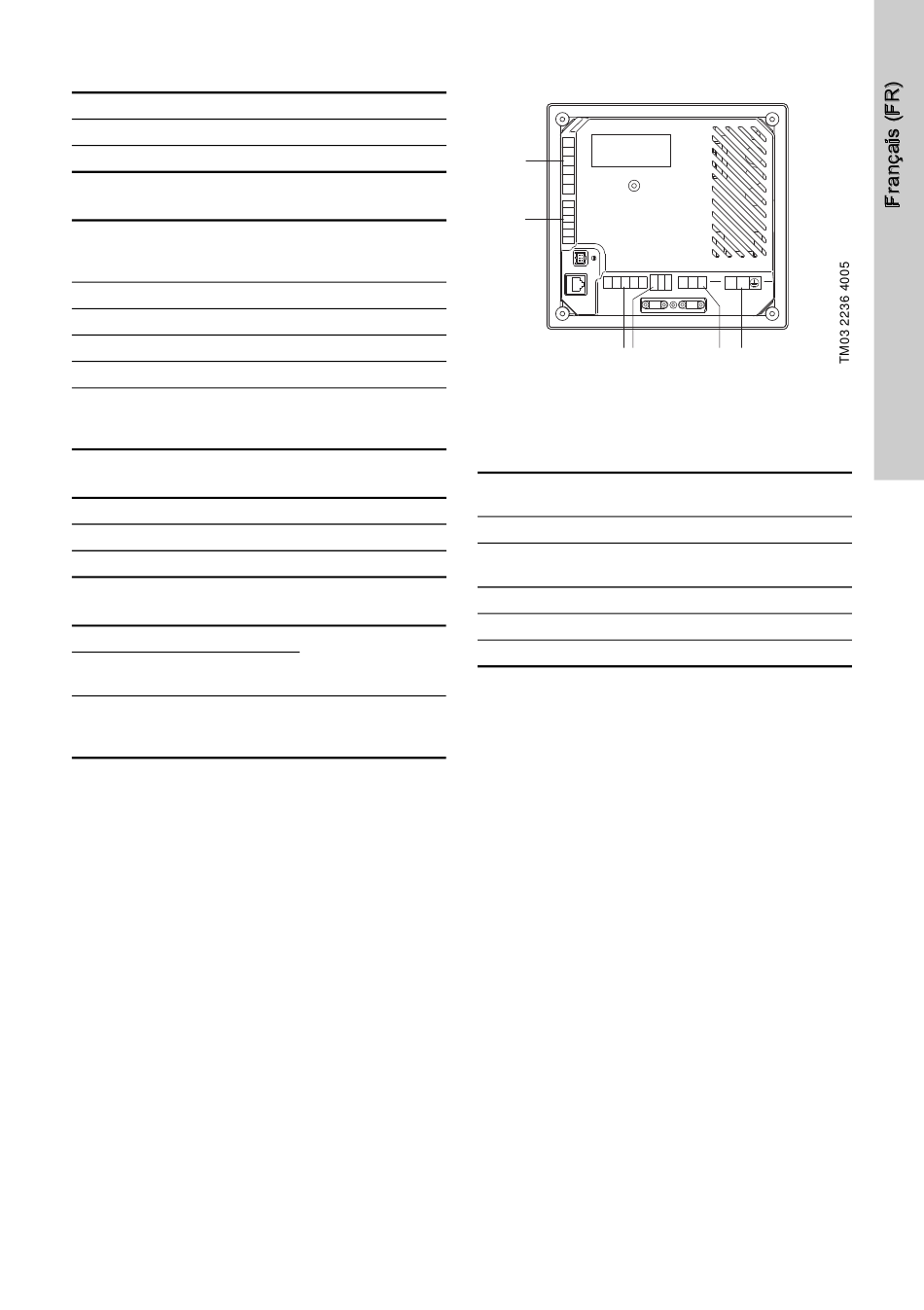

Fig. 9 Groupes de bornes
Connexion à la tension
Groupe 1 :
d'alimentation
Groupe 2 : Connexion interne GENIbus
Connexion externe GENIbus
Groupe 3 :
(non standard)
Groupe 4 : Entrées digitales
Groupe 5 : Entrées analogiques
Groupe 6 : Sorties digitales
L N
A1 Y1 B1
2 1
