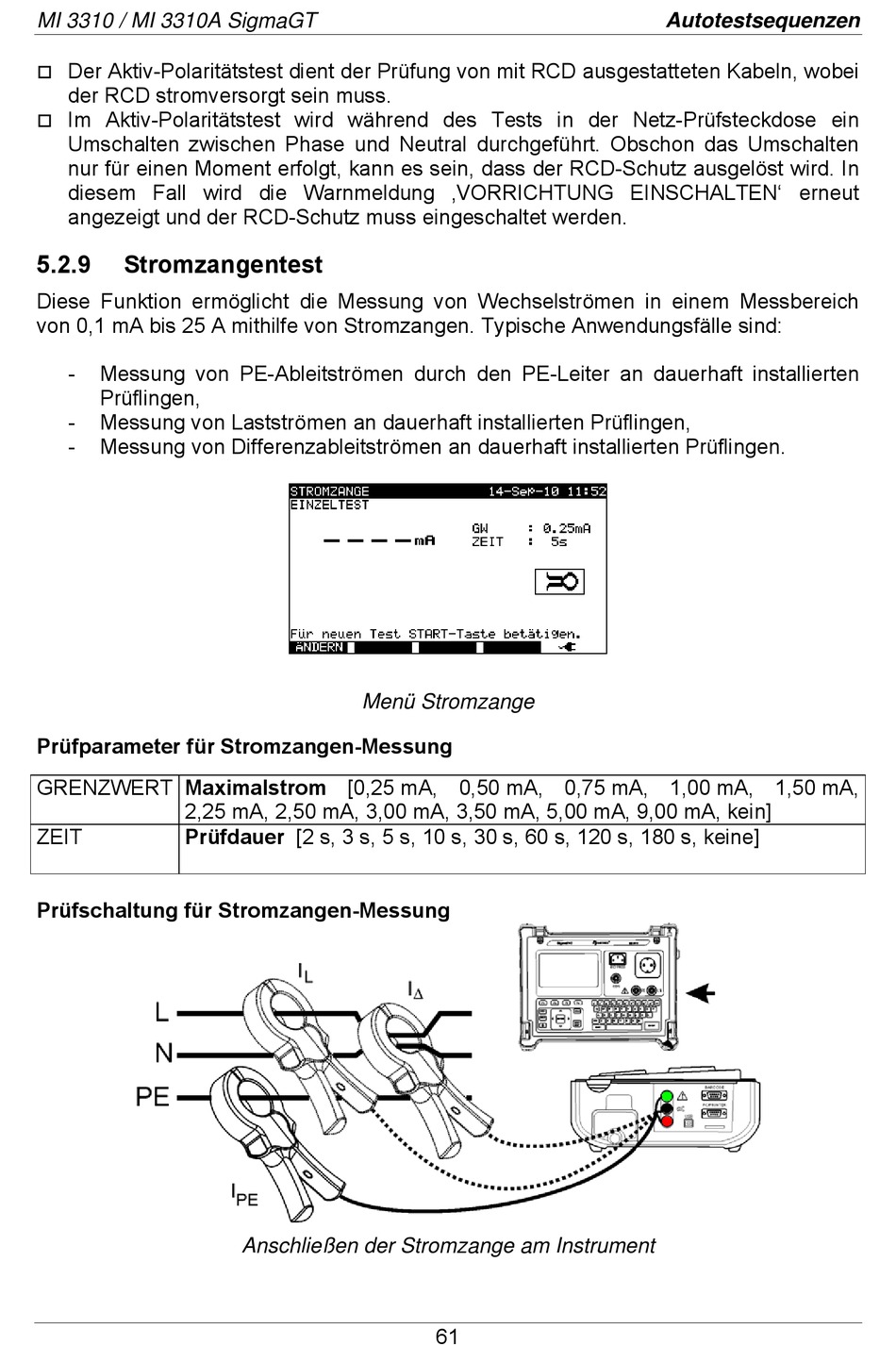

Stromzangentest - METREL MI3310 Bedienungsanleitung

MI 3310 / MI 3310A SigmaGT
Der Aktiv-Polaritätstest dient der Prüfung von mit RCD ausgestatteten Kabeln, wobei

der RCD stromversorgt sein muss.
Im Aktiv-Polaritätstest wird während des Tests in der Netz-Prüfsteckdose ein

Umschalten zwischen Phase und Neutral durchgeführt. Obschon das Umschalten
nur für einen Moment erfolgt, kann es sein, dass der RCD-Schutz ausgelöst wird. In
diesem Fall wird die Warnmeldung ‚VORRICHTUNG EINSCHALTEN' erneut
angezeigt und der RCD-Schutz muss eingeschaltet werden.
5.2.9

Stromzangentest

Diese Funktion ermöglicht die Messung von Wechselströmen in einem Messbereich
von 0,1 mA bis 25 A mithilfe von Stromzangen. Typische Anwendungsfälle sind:
- Messung von PE-Ableitströmen durch den PE-Leiter an dauerhaft installierten
Prüflingen,
- Messung von Lastströmen an dauerhaft installierten Prüflingen,
- Messung von Differenzableitströmen an dauerhaft installierten Prüflingen.
Prüfparameter für Stromzangen-Messung
GRENZWERT Maximalstrom [0,25 mA, 0,50 mA, 0,75 mA, 1,00 mA, 1,50 mA,
2,25 mA, 2,50 mA, 3,00 mA, 3,50 mA, 5,00 mA, 9,00 mA, kein]
ZEIT Prüfdauer [2 s, 3 s, 5 s, 10 s, 30 s, 60 s, 120 s, 180 s, keine]
Prüfschaltung für Stromzangen-Messung
Menü Stromzange
Anschließen der Stromzange am Instrument
61
Autotestsequenzen
