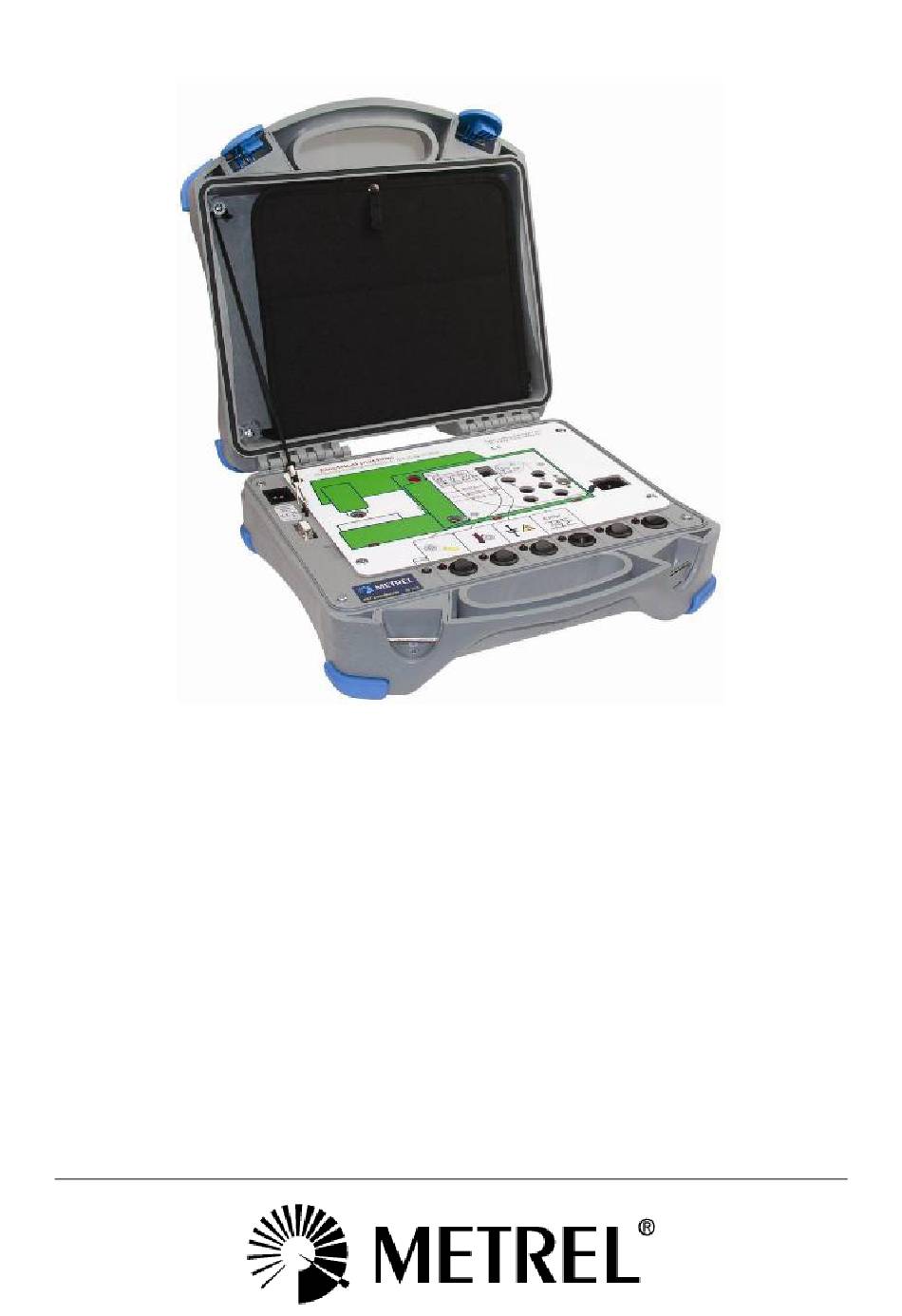

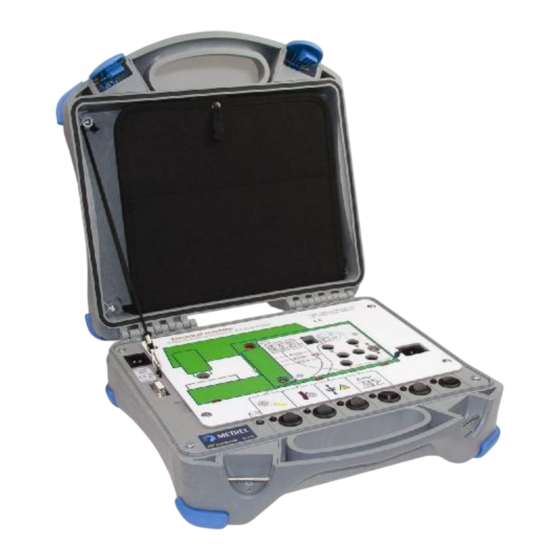

- Seite 1 PAT Demoboard Demonstrationstafel für Produktabnahmetest MI 3300 Anleitung Version 1.0, Code-Nr. 20 751 188...
- Seite 2 Dieses Zeichen auf Ihrem Gerät zertifiziert, dass das Gerät die Anforderungen der EU (Europäischen Union) bezüglich Gerätebestimmungen zu Sicherheit und Störaussendung erfüllt. © 2007 METREL Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von METREL in irgendeiner Form oder mit irgendeinem Mittel vervielfältigt oder verwendet werden.
-
Seite 3: Inhaltsverzeichnis
MI 3300 PAT Demoboard Inhaltsverzeichnis 1. Einführung ------------------------------------------------------------------------------------------------ 4 2. Sicherheitswarnungen -------------------------------------------------------------------------------- 5 3. Beschreibung -------------------------------------------------------------------------------------------- 6 3.1. Vorderseite--------------------------------------------------------------------------------------------- 6 4. Beschreibung der Simulationsfläche ------------------------------------------------------------ 7 5. Informationen zu den Demonstrationstafeln -------------------------------------------------- 8 5.1. Allgemeine Anmerkungen:------------------------------------------------------------------------- 8 5.2. Tragbares Gerät der Klasse 1 (Bügeleisen) -------------------------------------------------- 9 5.3. -
Seite 4: Einführung
Handgeräte, Maschinen, Schalteinrichtungen) kann durch Verwenden unterschiedlicher Demonstrationstafeln simuliert werden. Im Standardsatz sind acht Tafeln enthalten. Auf Anfrage kann das PAT Demoboard einfach durch neue Demonstrationstafeln (Sonderanwendungen, landesspezifische Ausführung usw.) erweitert werden. Wenden Sie sich dazu an METREL oder Ihren örtlichen Händler. -
Seite 5: Sicherheitswarnungen
MI 3300 PAT Demoboard Sicherheitswarnungen 2. Sicherheitswarnungen · Nur qualifiziertes Personal, das mit der Demonstrationstafel und den Messgeräten vertraut ist, darf das PAT Demoboard benutzen! · Verwenden Sie nur vom Hersteller stammende Original-Demonstrationstafeln! · Das PAT Demoboard muss als wirkliche elektrische Einrichtung betrachtet werden. -
Seite 6: Beschreibung
MI 3300 PAT Demoboard Beschreibung 3. Beschreibung 3.1. Vorderseite 1. Netzanschluss zur Versorgung des Demoboards. 2. Daten des Demoboards. 3. Deckelhalter. 4. RS232-Anschluss (im Normalbetrieb des PAT Demoboards nicht verwendet). 5. Simulationsfläche für elektrische Einrichtungen. 6. Aussparung zum Einsetzen von Demonstrationstafeln. 7. -
Seite 7: Beschreibung Der Simulationsfläche
MI 3300 PAT Demoboard Beschreibung der Simulationsfläche 4. Beschreibung der Simulationsfläche 1. Zugängliches isoliertes Metallteil. 2. Geerdete Metallteile Nr. 1 und 2. 3. Kontrollleuchte „Eingeschaltet“ 4. EIN-/AUS-Schalter 5. Anschlussbuchsen für die Simulation verschiedener fester Anschlüsse. 6. Netzanschluss Klasse II. 7. Anschluss für die Simulation von IEC-Anschlusskabeln. 8. -
Seite 8: Informationen Zu Den Demonstrationstafeln
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5. Informationen zu den Demonstrationstafeln 5.1. Allgemeine Anmerkungen: · Die Beschreibungstabellen enthalten folgende Informationen: - Simulierte Werte für Normal- und Fehlerfallbedingungen („Fehlerwerte“). - Anhaltswerte für Testergebnisse bei typischen Messungen. - Position, wo die simulierten Fehler gesetzt werden, angegeben in Klammern unter „Simulation zwischen Kontakten“. -
Seite 9: Tragbares Gerät Der Klasse 1 (Bügeleisen)
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.2. Tragbares Gerät der Klasse 1 (Bügeleisen) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet Loser Kontakt des Schutzleiters Fehlerwert 0,02 Ω 0,84 Ω... -
Seite 10: Tragbares Gerät Der Klasse Ii - Radioempfänger
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.3. Tragbares Gerät der Klasse II – Radioempfänger Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Fehler aus- Fehler ein- Simulation zwischen Kontakten Durchgeführte Messung geschaltet geschaltet Isolationsfehler Fehlerwert >20 MΩ 238 kΩ Isolation 500V V= (Sonde) >20 MΩ... -
Seite 11: Iec-Kabel
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.4. IEC-Kabel Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet Loser Kontakt des Schutzleiters Fehlerwert 0,02 Ω 0,84 Ω Fehler 1 Schutzleiteranschluss am Stecker (1) und Schutzleiteranschluss an der Erdverbindung 0,02 Ω... -
Seite 12: Tragbares Gerät Der Klasse 1 (Kabeltrommel)
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.5. Tragbares Gerät der Klasse 1 (Kabeltrommel) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet Loser Kontakt des Schutzleiters Fehlerwert 0,02 Ω 0,84 Ω... -
Seite 13: Tragbares Gerät Der Klasse 1 (Kaffeemaschine)
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.6. Tragbares Gerät der Klasse 1 (Kaffeemaschine) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet Loser Kontakt des Schutzleiters Fehlerwert 0,02 Ω 0,43 Ω... -
Seite 14: Bewegliches Gerät Der Klasse 1 (Waschmaschine)
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.7. Bewegliches Gerät der Klasse 1 (Waschmaschine) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet Loser Kontakt des Schutzleiters Fehlerwert 0,02 Ω 0,84 Ω... -
Seite 15: Elektrische Maschine
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.8. Elektrische Maschine Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet Loser Kontakt des Schutzleiters Fehlerwert 0,02 Ω 0,43 Ω Schutzleitereingangsanschluss (4) und Erdverbindung 0,02 Ω... -
Seite 16: Niederspannungsschalteinrichtung
MI 3300 PAT Demoboard Spezifikationen 5.9. Niederspannungsschalteinrichtung Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet Loser Kontakt des Schutzleiters Fehlerwert 0,02 Ω 0,41 Ω Fehler 1 Schutzleitereingangsanschluss (1) und geerdetes Erdverbindung 0,02 Ω... -
Seite 17: Spezifikationen
MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 6. Spezifikationen 6.1. Technische Daten Schutzklassifizierung (außer Simulationsfläche)..Klasse I Nenneingangsspannung .........230 V (+6 %, -10 %) Als Option auf Anfrage: ...........115 V (+6 %, -10 %) Leistungsaufnahme:..........15 VA max. Überspannungskategorie: ........KAT II 300 V Frequenzbereich: ............45 Hz bis 66 Hz Verschmutzungsgrad ..........2 Maße (B x H x T).............350 mm x 335 mm x 160 mm... - Seite 18 MI 3300 PAT Demoboard Spezifikationen...
- Seite 19 MI 3300 PAT Demoboard Spezifikationen...
- Seite 20 MI 3300 PAT Demoboard Spezifikationen...
