MI 3310 / MI 3310A SigmaGT

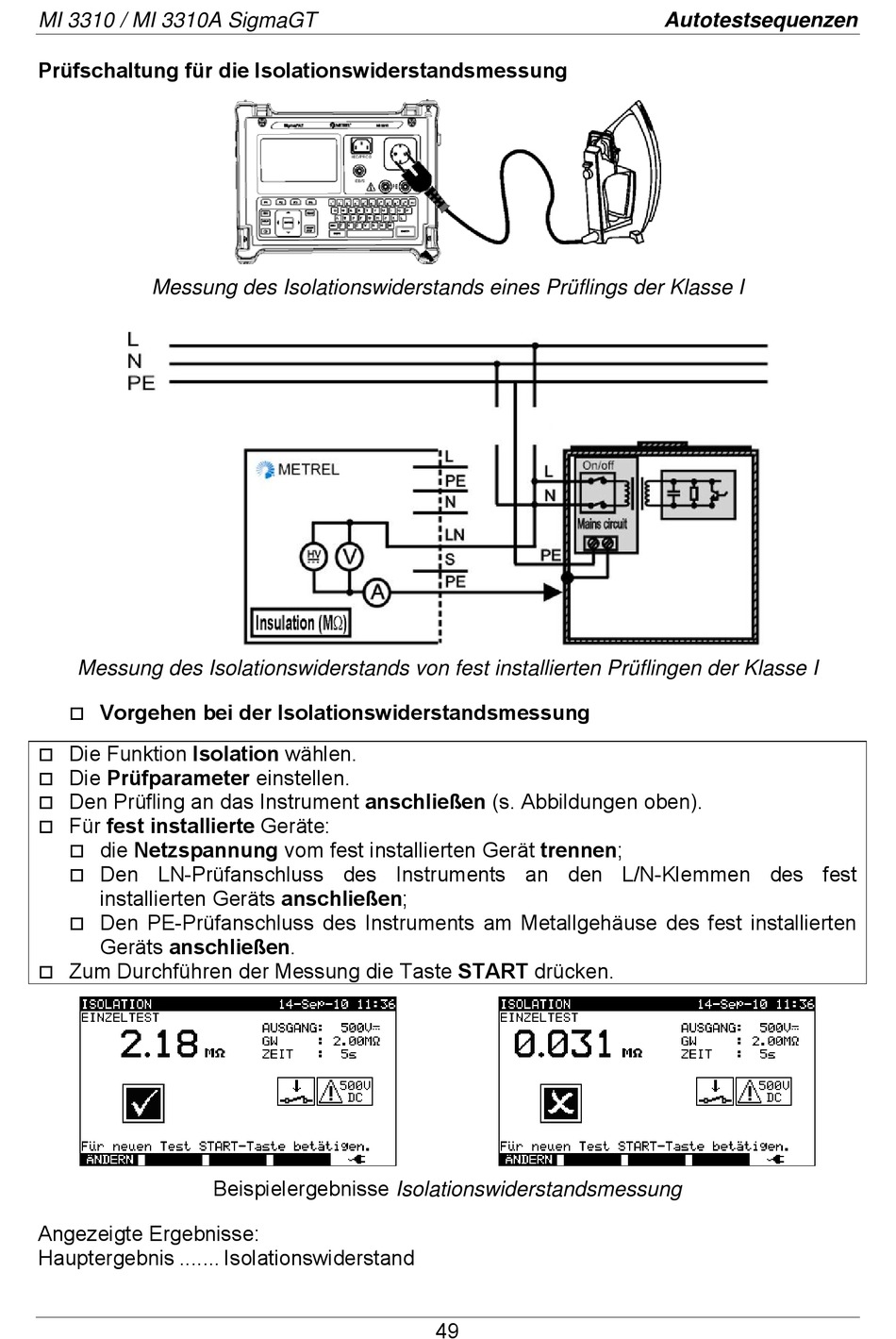

Prüfschaltung für die Isolationswiderstandsmessung
Messung des Isolationswiderstands eines Prüflings der Klasse I
Messung des Isolationswiderstands von fest installierten Prüflingen der Klasse I
Vorgehen bei der Isolationswiderstandsmessung

Die Funktion Isolation wählen.

Die Prüfparameter einstellen.

Den Prüfling an das Instrument anschließen (s. Abbildungen oben).

Für fest installierte Geräte:

die Netzspannung vom fest installierten Gerät trennen;

Den LN-Prüfanschluss des Instruments an den L/N-Klemmen des fest

installierten Geräts anschließen;
Den PE-Prüfanschluss des Instruments am Metallgehäuse des fest installierten

Geräts anschließen.
Zum Durchführen der Messung die Taste START drücken.

Angezeigte Ergebnisse:
Hauptergebnis ....... Isolationswiderstand
Beispielergebnisse Isolationswiderstandsmessung
