MI 3310 / MI 3310A SigmaGT
Warnung!
Diese Klemmen sind nur für den Anschluss an stromlose Geräte

vorgesehen.
12 Prüfanschluss
Warnung!
Am Prüfanschluss liegt während der Messung eine lebensgefährliche

Spannung an. Der maximale Ausgangsstrom beträgt 16 A, prüfen Sie nur
Geräte mit einer maximalen Stromaufnahme von 16 A!
Anmerkung:
Bei Prüflingen, die starke Blindlast verursachen, etwa ein Motor mit einer

Nennleistung > 1,5 kW, wird empfohlen, die Messung erst zu beginnen und
dann den Prüfling zu starten.
13 IEC Geräteanschluss für die Prüfung von Stromversorgungskabeln
Warnung!
Der Anschluss ist nur für Prüfzwecke gedacht; schließen Sie ihn nicht an

das Stromnetz an!

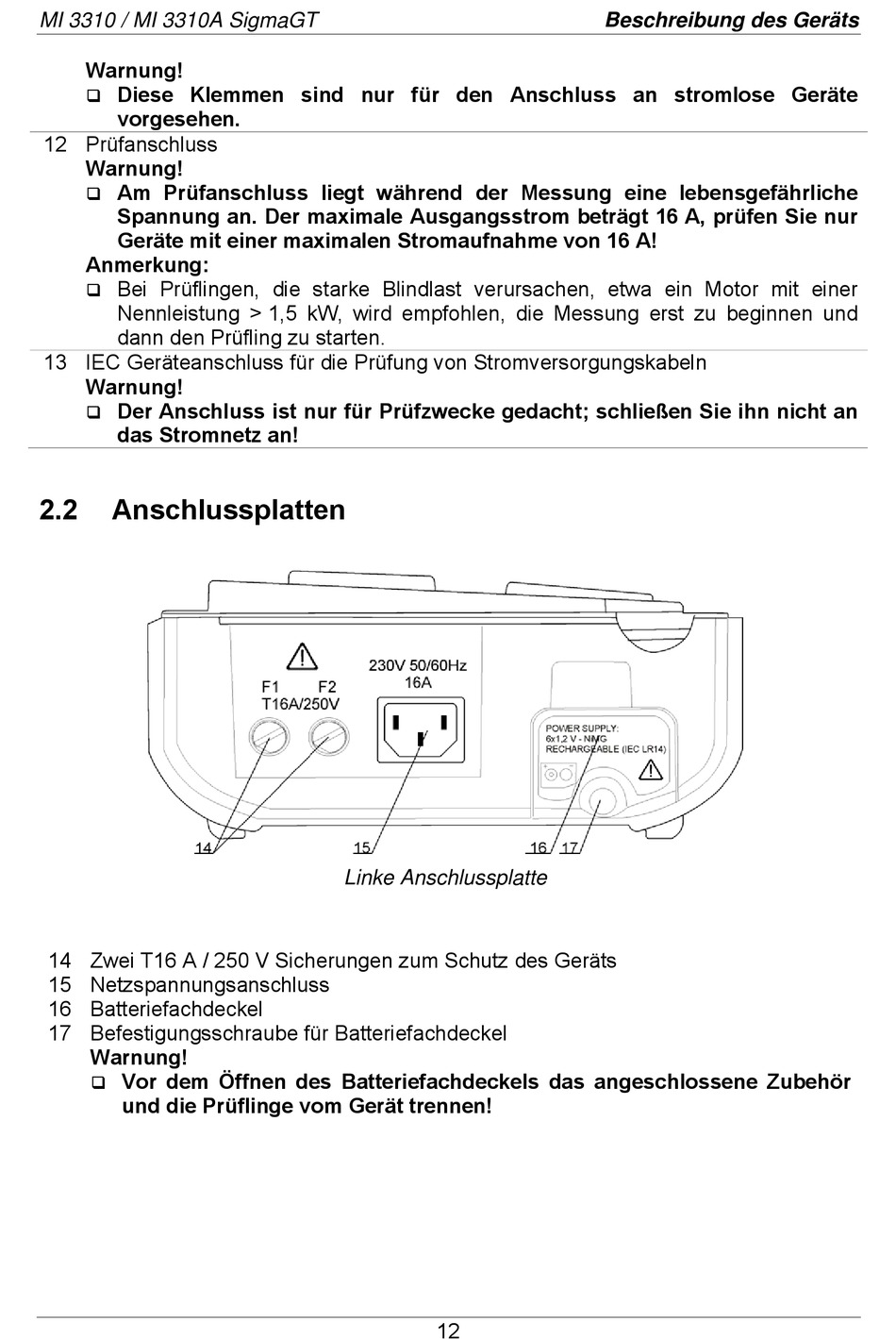

2.2

Anschlussplatten

14 Zwei T16 A / 250 V Sicherungen zum Schutz des Geräts
15 Netzspannungsanschluss
16 Batteriefachdeckel
17 Befestigungsschraube für Batteriefachdeckel
Warnung!
Vor dem Öffnen des Batteriefachdeckels das angeschlossene Zubehör

und die Prüflinge vom Gerät trennen!
Linke Anschlussplatte
12
Beschreibung des Geräts
