EOS SteamTec Premium Montageanleitung Seite 4

• Lesen Sie bitte vor der Installation diese Anleitung sorgfältig durch und bewahren
Sie diese auf. Sie gibt Ihnen wertvolle Informationen zur sachgerechten Installation
Ihres Dampfgenerators.
• Der Dampfgenerator ist sofort nach dem Auspacken auf Vollständigkeit und even-
tuelle Transportschäden zu überprüfen. Für Schäden, die durch Transport oder
Zwischenlagerung entstanden sind, wird von den EOS-Werken keine Haftung über-
nommen.

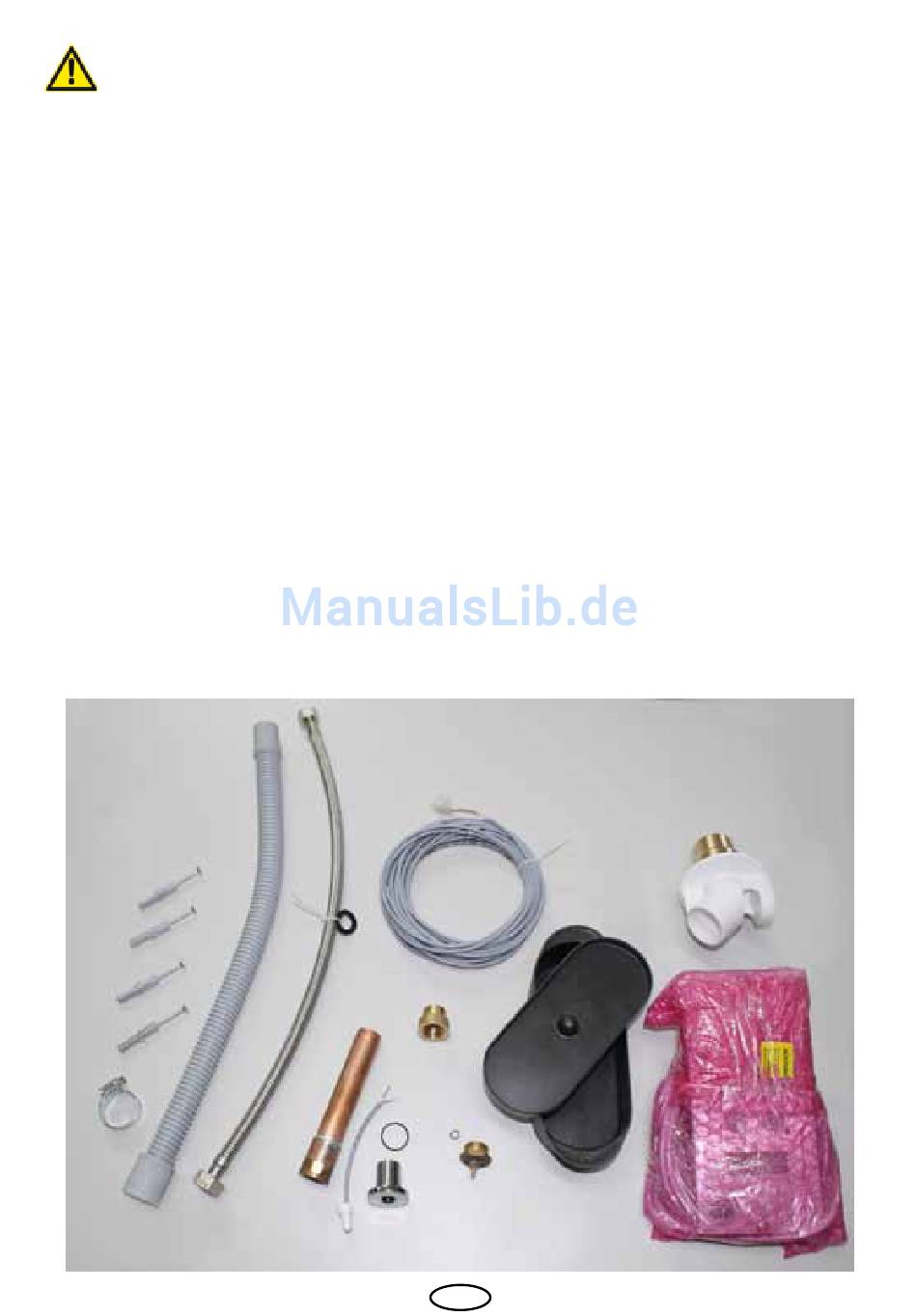

Im Lieferumfang enthalten sind:
• (1) Dampfgenerator
• Rohbauset. Bestehend aus:
- (2) Bohrschablone
- (3) Wandhülse für Fühlermontage
- (4) Wandhülse für Dampfaustritt
- (5) Unterputzgehäuse für Tableau
- (6) Montageanleitung
• (7 )Dampfdüse
• (8) Duftstoffdüse 4mm / G1/2"
• (9) 4 Schrauben 45 x 40
• (10) 4 Dübel M8
• (11) Bedientableau mit 7 m Anschlusslei-
tung
(9&10)
(16)
4
(1), (2), (6), (17) und (18) sind hier nicht abgebildet
(14)
(15)
(8)
(3)
(13)
(12)
D
• (12) Fühler
• (13) Fühlerbeipack
• (14) 0,5 m
schlauch 3/8 - 500 - 3/4
• (15) 0,4 m Flexschlauch 28 - 22 mit
Schlauchschelle
• (16) 7 m Verlängerung für Fühler
• (17) 5 l Vorratsbehälter für Entkalker mit
Niveauerfassung
• (18) Bedienanleitung
(16)
(5)
(8)
metallumflochtenerDruck-
(4&7)
(11)
