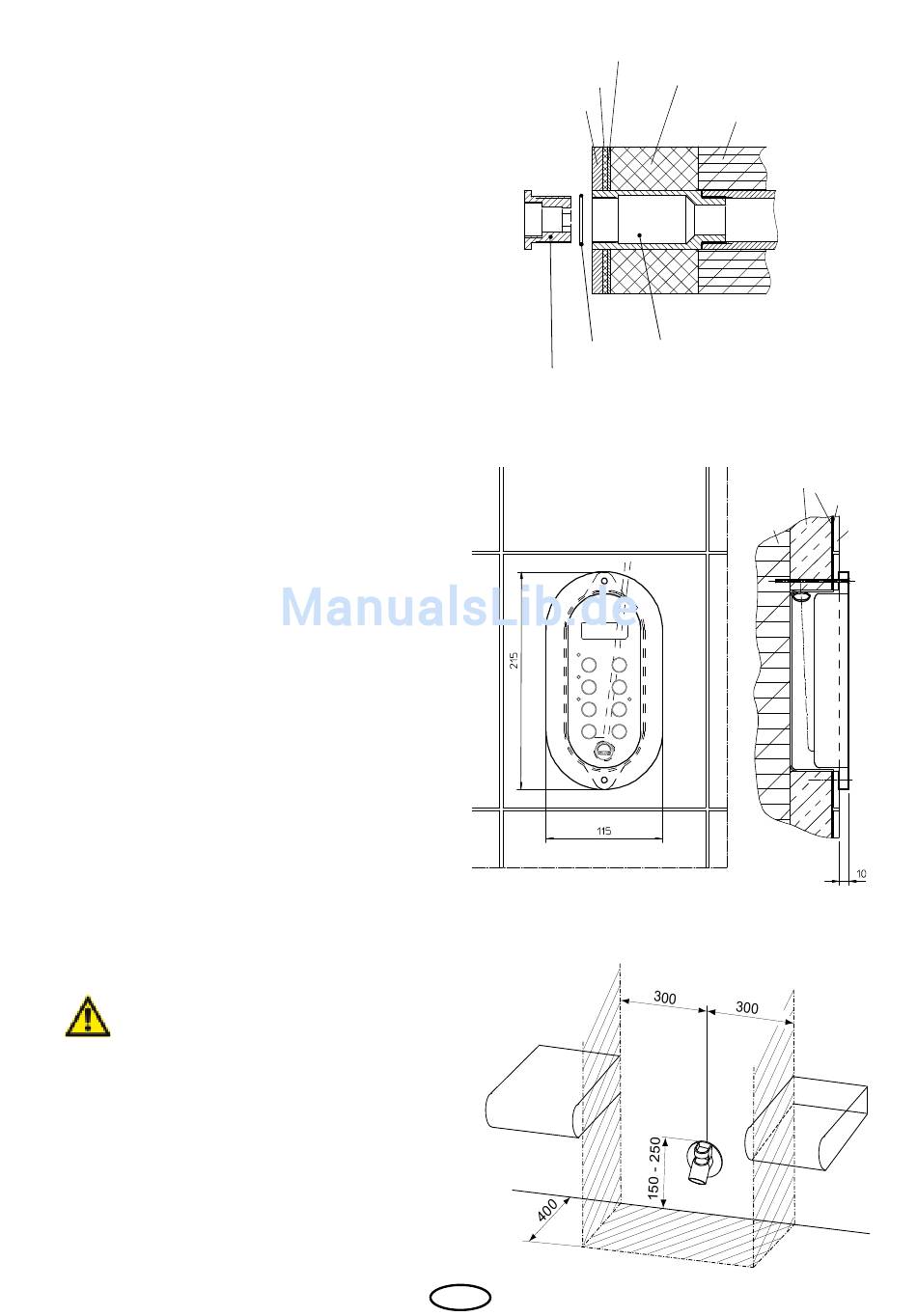

2.3. Temperaturfühler
Der Temperaturfühler darf nicht direkt über
der Dampfdüse angeordnet werden. Die
empfohlene Positionierung entnehmen
Sie dem Einbauplan. Für die Montage be-
findet sich ein Fühlerschutzrohr ½" x 120
mm im Rohbauset. Dieses ist fliesenbün-
dig in die Wand einzusetzen.

2.4. Bedientableau

Bei Unterputzmontage ist das Unterputz-
gehäuse (Rohbauset) in die Wand einzu-
setzen. Es muss eine Leerrohrverbindung
(Ø 20 mm) zum Dampfgenerator herge-
stellt werden. Beim Verfliesen ist darauf
zu achten, dass die beiden Befestigungs-
löcher am Unterputzgehäuse frei bleiben.
Alternativ kann es im Gehäuse montiert
werden.
2.5. Dampfdüse
Bei der Platzierung der Dampfaust-
rittsdüse ist unbedingt darauf zu achten,
dass dem Benutzer später keine Verbrü-
hungen durch heißen Dampf zugeführt
werden können. Die Dampfaustrittstem-
peratur an der Düse beträgt ca. 100° C!
Am Ende der Dampfleitung in der Kabine
muss die Übergangsmuffe 35 mm auf 5/4"
Innengewinde (Rohbauset) fliesenbündig
installiert werden.
10
Dampfsperre
Kleber
Fliese
O-Ring
Reduzierstück
Messing
Bei Montage auf den Kabelverlauf und
die Verschraubung achten
D
ISO Platte
Mauerwerk
Hahnverlängerung
G 1/2 x 60
Dampf-
PU Platte ISO
sperre
min 40 mm
Mauer
Kleber
Fliese
