Inhaltszusammenfassung für EOS Skytec

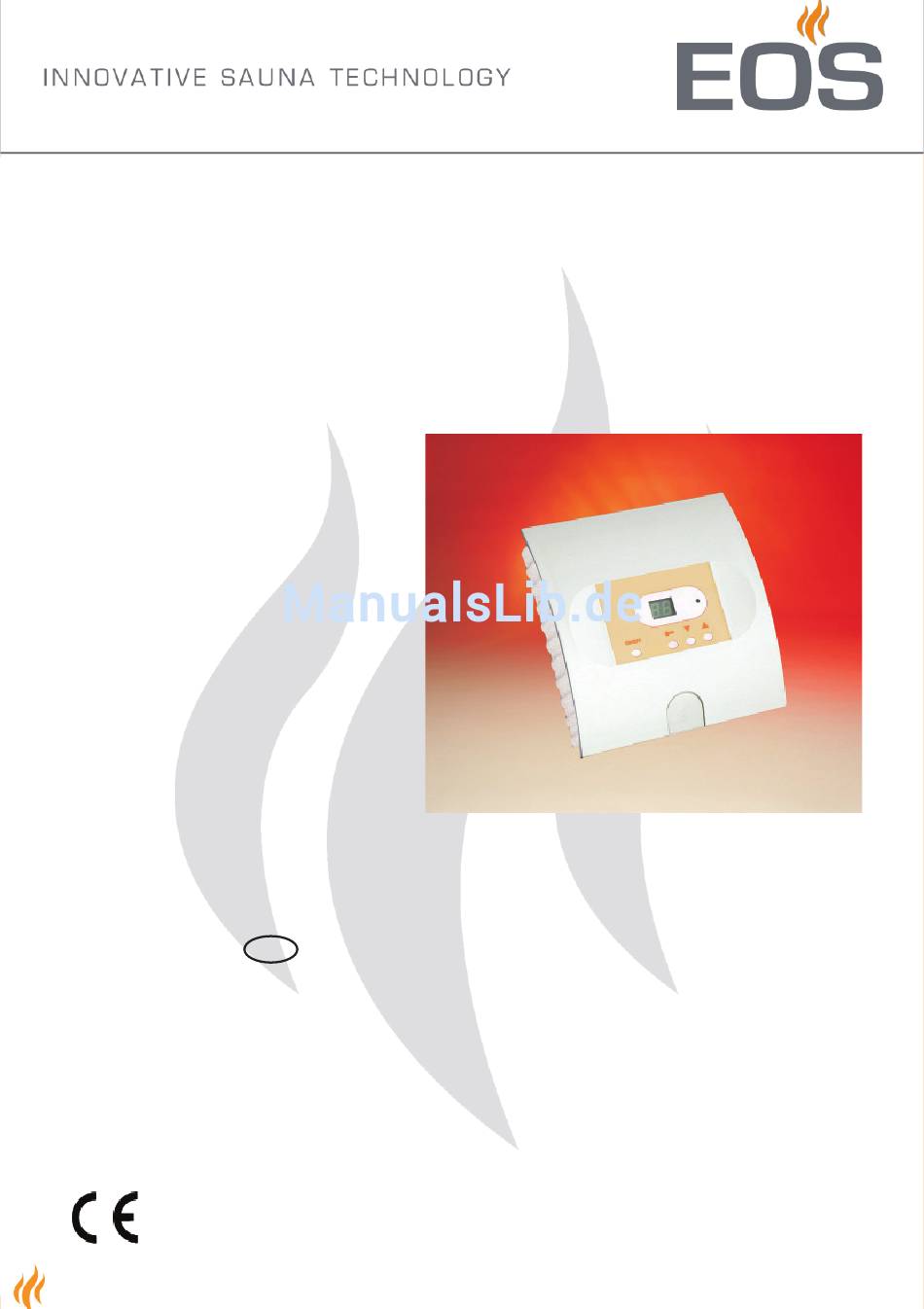

- Seite 1 Skytec Montage- und Gebrauchsanweisung Druck Nr. 29493765de 28.12...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Lieferumfang ......................3 Allgemeine Sicherheitsbestimmungen ..............3 Montage des Steuergerätes ...................3 Wandbefestigung ....................3 Bedienung .......................4 Speichern der gewählten Zeit ................5 Technische Daten ....................5 Umstellen auf Münzerbetrieb ..................6 Rückstellen auf Timerbetrieb ..................6 Anschluss-Schema ....................7 Service Adresse: .....................8 Recycling ........................8 Gewährleistung .......................8 Rücksende-Verfahren (RMA) –... -
Seite 3: Lieferumfang
Lieferumfang Montage des Steuergerätes (Änderungen vorbehalten) Wandbefestigung Zum Lieferumfang des Steuergerätes ge- Zur Montage verfahren Sie bitte nach fol- hört: gender Anweisung. 1. Plastikbeutel mit drei Befestigungsschrau- 1. Nehmen Sie die Abdeckung des Steuer- ben 4 x 20 mm, Art.-Nr. 20011976 gerätes ab. -
Seite 4: Bedienung
3. Das Steuergerät in die 3 mm herausste- oberes Befestigungsloch hende Schraube in das obere Befesti- gungsloch einhängen. Schrauben Sie das Gehäuseunterteil in den beiden unteren Bohrungen fest an die Kabinenwand. Abb. 4 untere Befestigungslöcher Abb. 4 Bedienung Der IR-Strahler wird an der externen Steu- erung durch Betätigen der On/Off- Taste (1) eingeschaltet. -
Seite 5: Speichern Der Gewählten Zeit
Speichern der gewählten Zeit Wählen Sie die gewünschte Zeit aus. Drücken Sie die Tasten (2) und (4) gleichzei- tig (Abb. 6). Das Gerät arbeitet jetzt, bis die eingestellte Zeit abgelaufen ist. ON/OFF Innerhalb dieser Zeit kann das Gerät nur AUS- und AN- geschaltet werden, alle ande- ren Funktionen sind blockiert. -
Seite 6: Umstellen Auf Münzerbetrieb
Umstellen auf Münzerbetrieb Rückstellen auf Timerbetrieb Für diesen Vorgang werden 2 Personen be- Die Rückstellung kann nur erfolgen, wenn der nötigt. Münzer abgeklemmt ist und die Drahtrücke L1-Zeit montiert ist (siehe Anschlussplan). • Ist der Münzer noch nicht angeschlos- sen, trennen Sie die Anlage komplett vom Für diesen Vorgang werden 2 Personen be- Netz. -
Seite 7: Anschluss-Schema
Anschluss-Schema Steuerplatine/timer PCB Anschluss/connection InfraSky Abb. 10 Achtung! Sehr geehrter Kunde, nach den gültigen Vorschriften ist der elektrische Anschluss nur durch einen Fach- mann eines autorisierten Elektrofachbetriebes zulässig. Wir weisen Sie daher bereits jetzt darauf hin, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist. -
Seite 8: Service Adresse
Verpackung (ACHTUNG: Gefahr von Transport- schäden) an unsere Service-Abteilung einzuschi- Service Adresse cken. Senden Sie das Gerät stets mit diesem ausge- EOS Saunatechnik GmbH füllten Garantieschein ein. Adolf-Weiß-Straße 43 Eventuell entstehende Beförderungskosten für 35759 Driedorf-Mademühlen die Ein- und Rücksendung können von uns nicht Germany übernommen werden. -
Seite 9: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe.
