10

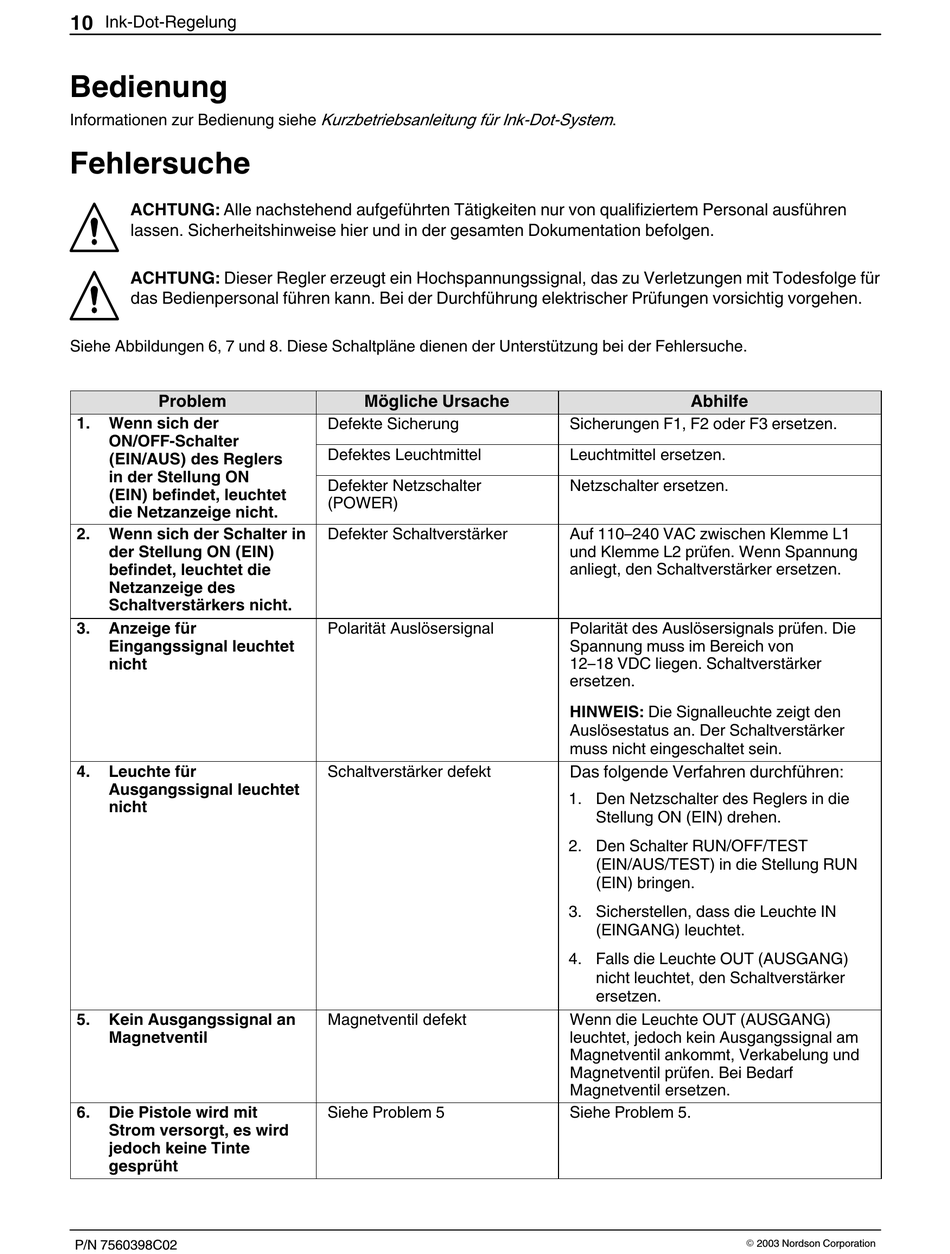

Ink‐Dot-Regelung
Bedienung
Informationen zur Bedienung siehe Kurzbetriebsanleitung für Ink-Dot-System.
Fehlersuche
ACHTUNG: Alle nachstehend aufgeführten Tätigkeiten nur von qualifiziertem Personal ausführen
lassen. Sicherheitshinweise hier und in der gesamten Dokumentation befolgen.
ACHTUNG: Dieser Regler erzeugt ein Hochspannungssignal, das zu Verletzungen mit Todesfolge für
das Bedienpersonal führen kann. Bei der Durchführung elektrischer Prüfungen vorsichtig vorgehen.
Siehe Abbildungen 6, 7 und 8. Diese Schaltpläne dienen der Unterstützung bei der Fehlersuche.
Problem
1.
Wenn sich der
ON/OFF-Schalter
(EIN/AUS) des Reglers
in der Stellung ON
(EIN) befindet, leuchtet
die Netzanzeige nicht.
2.
Wenn sich der Schalter in
der Stellung ON (EIN)
befindet, leuchtet die
Netzanzeige des
Schaltverstärkers nicht.
3.
Anzeige für
Eingangssignal leuchtet
nicht
4.
Leuchte für
Ausgangssignal leuchtet
nicht
5.
Kein Ausgangssignal an
Magnetventil
6.
Die Pistole wird mit
Strom versorgt, es wird
jedoch keine Tinte
gesprüht
P/N 7560398C02
Mögliche Ursache
Defekte Sicherung
Defektes Leuchtmittel
Defekter Netzschalter
(POWER)
Defekter Schaltverstärker
Polarität Auslösersignal
Schaltverstärker defekt
Magnetventil defekt
Siehe Problem 5
Abhilfe
Sicherungen F1, F2 oder F3 ersetzen.
Leuchtmittel ersetzen.
Netzschalter ersetzen.
Auf 110–240 VAC zwischen Klemme L1
und Klemme L2 prüfen. Wenn Spannung
anliegt, den Schaltverstärker ersetzen.
Polarität des Auslösersignals prüfen. Die
Spannung muss im Bereich von
12–18 VDC liegen. Schaltverstärker
ersetzen.
HINWEIS: Die Signalleuchte zeigt den
Auslösestatus an. Der Schaltverstärker
muss nicht eingeschaltet sein.
Das folgende Verfahren durchführen:
1. Den Netzschalter des Reglers in die
Stellung ON (EIN) drehen.
2. Den Schalter RUN/OFF/TEST
(EIN/AUS/TEST) in die Stellung RUN
(EIN) bringen.
3. Sicherstellen, dass die Leuchte IN
(EINGANG) leuchtet.
4. Falls die Leuchte OUT (AUSGANG)
nicht leuchtet, den Schaltverstärker
ersetzen.
Wenn die Leuchte OUT (AUSGANG)
leuchtet, jedoch kein Ausgangssignal am
Magnetventil ankommt, Verkabelung und
Magnetventil prüfen. Bei Bedarf
Magnetventil ersetzen.
Siehe Problem 5.
E 2003 Nordson Corporation
