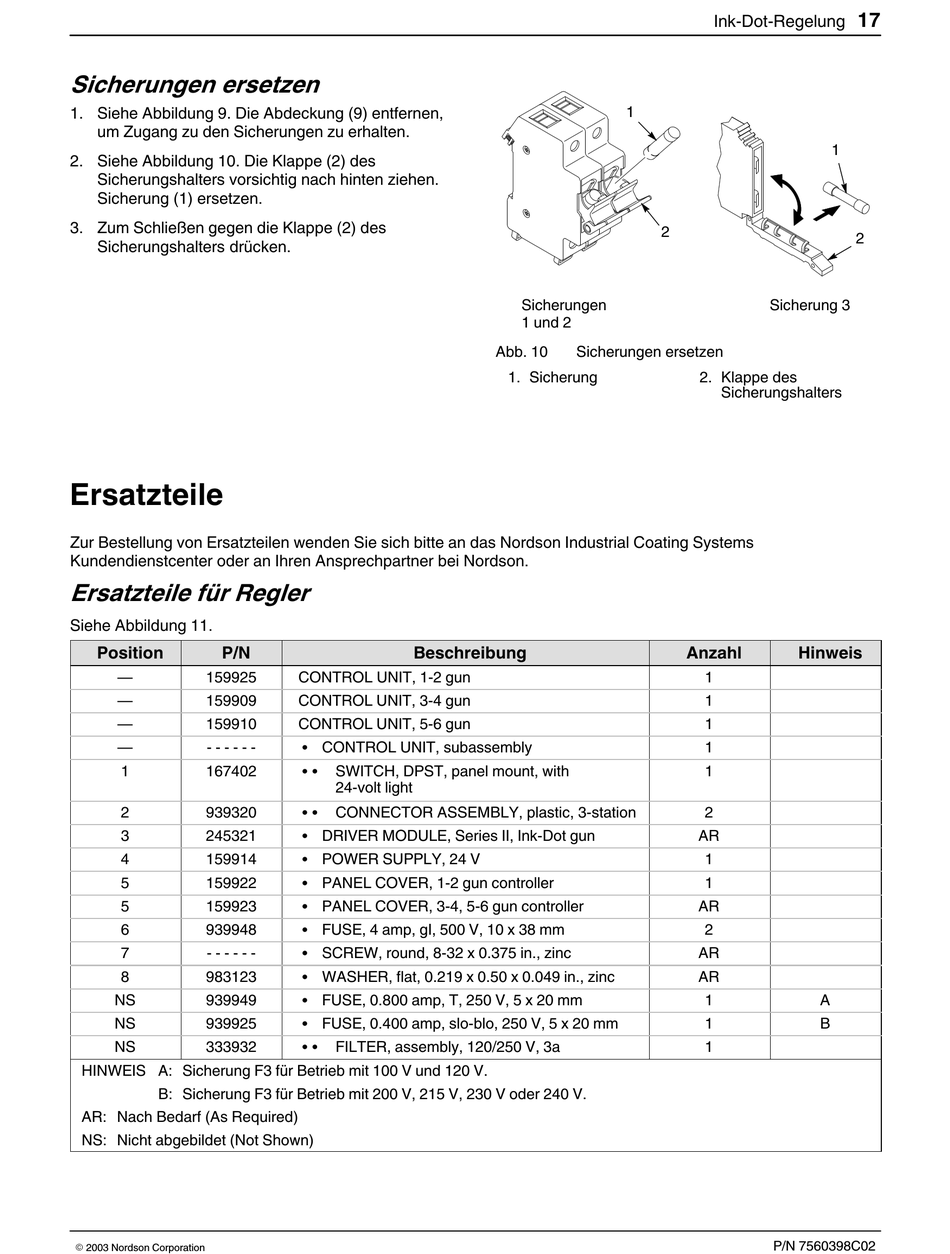

Sicherungen ersetzen
1. Siehe Abbildung 9. Die Abdeckung (9) entfernen,
um Zugang zu den Sicherungen zu erhalten.
2. Siehe Abbildung 10. Die Klappe (2) des
Sicherungshalters vorsichtig nach hinten ziehen.
Sicherung (1) ersetzen.
3. Zum Schließen gegen die Klappe (2) des
Sicherungshalters drücken.
Ersatzteile
Zur Bestellung von Ersatzteilen wenden Sie sich bitte an das Nordson Industrial Coating Systems
Kundendienstcenter oder an Ihren Ansprechpartner bei Nordson.
Ersatzteile für Regler
Siehe Abbildung 11.
Position
P/N
—
159925
—
159909
—
159910
—
‐ ‐ ‐ ‐ ‐ ‐
1
167402
2
939320
3
245321
4
159914
5
159922
5
159923
6
939948
7
‐ ‐ ‐ ‐ ‐ ‐
8
983123
NS
939949
NS
939925
NS
333932
HINWEIS A: Sicherung F3 für Betrieb mit 100 V und 120 V.
B: Sicherung F3 für Betrieb mit 200 V, 215 V, 230 V oder 240 V.
AR: Nach Bedarf (As Required)
NS: Nicht abgebildet (Not Shown)
E 2003 Nordson Corporation
Beschreibung
CONTROL UNIT, 1-2 gun
CONTROL UNIT, 3-4 gun
CONTROL UNIT, 5-6 gun
S CONTROL UNIT, subassembly
S S
SWITCH, DPST, panel mount, with
24‐volt light
S S
CONNECTOR ASSEMBLY, plastic, 3‐station
S DRIVER MODULE, Series II, Ink‐Dot gun
S POWER SUPPLY, 24 V
S PANEL COVER, 1-2 gun controller
S PANEL COVER, 3-4, 5-6 gun controller
S FUSE, 4 amp, gI, 500 V, 10 x 38 mm
S SCREW, round, 8‐32 x 0.375 in., zinc
S WASHER, flat, 0.219 x 0.50 x 0.049 in., zinc
S FUSE, 0.800 amp, T, 250 V, 5 x 20 mm
S FUSE, 0.400 amp, slo‐blo, 250 V, 5 x 20 mm
S S
FILTER, assembly, 120/250 V, 3a
1
2
Sicherungen
1 und 2
Abb. 10
Sicherungen ersetzen
1. Sicherung
17
Ink‐Dot-Regelung
1
2
Sicherung 3
2. Klappe des
Sicherungshalters
Anzahl
Hinweis
1
1
1
1
1
2
AR
1
1
AR
2
AR
AR
1
A
1
B
1
P/N 7560398C02
