Beschreibung

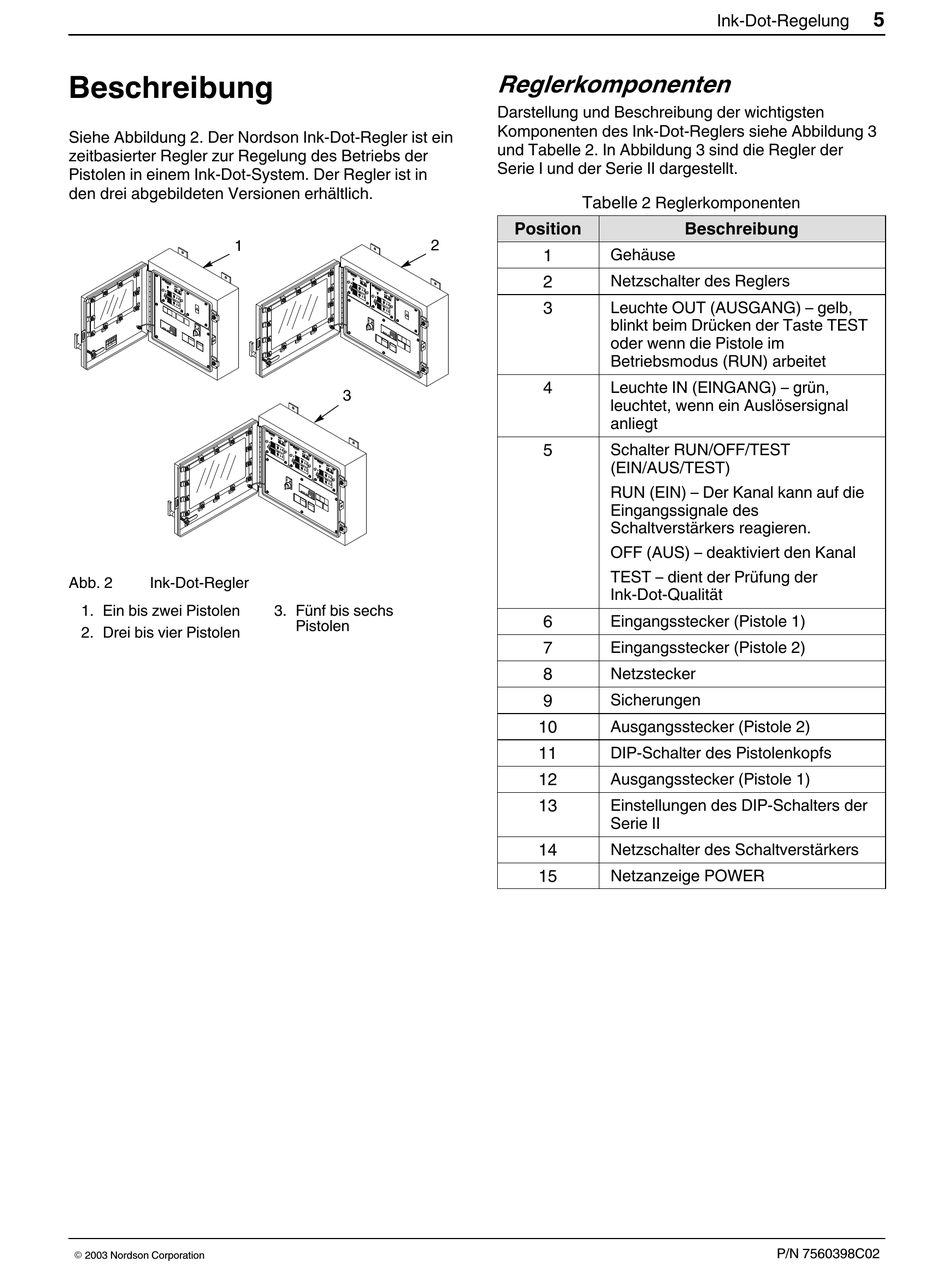

Siehe Abbildung 2. Der Nordson Ink‐Dot-Regler ist ein
zeitbasierter Regler zur Regelung des Betriebs der
Pistolen in einem Ink-Dot-System. Der Regler ist in
den drei abgebildeten Versionen erhältlich.
1
Abb. 2
Ink‐Dot-Regler
1. Ein bis zwei Pistolen
2. Drei bis vier Pistolen
E 2003 Nordson Corporation
2
3
3. Fünf bis sechs
Pistolen
Reglerkomponenten
Darstellung und Beschreibung der wichtigsten
Komponenten des Ink-Dot-Reglers siehe Abbildung 3
und Tabelle 2. In Abbildung 3 sind die Regler der
Serie I und der Serie II dargestellt.
Tabelle 2 Reglerkomponenten
Position
Gehäuse
1
2
Netzschalter des Reglers
3
Leuchte OUT (AUSGANG) – gelb,
blinkt beim Drücken der Taste TEST
oder wenn die Pistole im
Betriebsmodus (RUN) arbeitet
4
Leuchte IN (EINGANG) – grün,
leuchtet, wenn ein Auslösersignal
anliegt
5
Schalter RUN/OFF/TEST
(EIN/AUS/TEST)
RUN (EIN) – Der Kanal kann auf die
Eingangssignale des
Schaltverstärkers reagieren.
OFF (AUS) – deaktiviert den Kanal
TEST – dient der Prüfung der
Ink-Dot-Qualität
6
Eingangsstecker (Pistole 1)
7
Eingangsstecker (Pistole 2)
8
Netzstecker
9
Sicherungen
10
Ausgangsstecker (Pistole 2)
11
DIP-Schalter des Pistolenkopfs
12
Ausgangsstecker (Pistole 1)
13
Einstellungen des DIP‐Schalters der
Serie II
14
Netzschalter des Schaltverstärkers
15
Netzanzeige POWER
Ink‐Dot-Regelung
Beschreibung
P/N 7560398C02
5
