5.4.3. Filter der Vakuumpumpe
Jede Pumpe ist mit 2 Filtern ausgestattet:
• Ansaugfilter (=Grobfilter):
Platziert unter der Ansaugtülle. Dieser Metallsiebfilter kann bei
Bedarf mit Waschbenzin gereinigt werden. Jedoch ist, ausge-
nommen in stark verschmutzter Umgebung, keine Reinigung
notwendig.
• Auslassfilter (=Papier-Feinfilter):
Platziert unter der Auslass-Flanschverschraubung. Der Filter
dient primär als Hydrauliköl Rückhaltefilter und muß nicht ge-
wartet werden. Sollte durch eine Fehlfunktion das Hydrauliköl
zu heiß werden, tritt am Auslass ein Ölnebel auf. In diesem Fall
ist auch der Filter defekt und muß nach Fehlerbehebung eben-
falls getauscht werden.
5.5. Schweißeinheit
5.5.1. Silikon-Andrückgummi in der Tür
Der Silikongummi dient als Anschlag für die Folie. Die heiße
Schweißeinheit drückt die Folie am Ende des Verpackungsvorgangs
an den Silikongummi. Um eine gute Schweißnaht zu gewährleisten,
muss der Gummi bei Verschleiß oder Verhärtung (z.B. durch UV-
Einstrahlung) getauscht werden.
In regelmäßigen Abständen die Oberfläche des Silikongummis prü-
fen. Ist die geriffelte Struktur am Silikongummi nicht mehr ersicht-
lich, muß dieser getauscht werden. Dazu einfach den Gummi aus
der Halterung ziehen und ersetzen.
5.5.2. Schweißbalken
Der Schweißbalken ist schwimmend gelagert und besteht aus:
➞ Teflonband und Schweißdraht (sind Verbrauchsgegenstände)
➞ Schweißbalken (GFK-Trägerplatte, Führungsbleche, Folienbü-
gel, Klemmen)
➞ Andruckschlauch
Der Andruckschlauch ist ventilgesteuert und drückt am Ende des
Verpackungsvorgangs den Schweißbalken samt Folie gegen den
Silikongummi im Deckel.
Teflonband und Schweißdraht sind Verbrauchsgegenstände und
durch den Benutzer zu tauschen.
Sollte das Teflonband verschlissen (abgenutzt, löchrig, gerissen,
durchgebrannt) bzw. zu stark verschmutzt sein, wie folgt vorgehen:
• Hauptschalter abschalten
• Beide elektrischen Anschlußkabel des Schweißbalkens ab-
klemmen
• Schweißbalken inkl. Anschlußkabel aus Führung ziehen
Der blaue Andruckschlauch verbleibt im Gerät
• Halteblech des Folienbügels abschrauben (2 Schrauben)
• Messingverschraubung öffnen - ACHTUNG immer mit 2 Ga-
belschlüsseln Kontermutter fixieren, während die Mutter geöff-
net wird
• Ggf. die Haltebleche lockern (nicht abschrauben)
• Das Teflonband kann abgezogen und durch ein neues ersetzt
werden.
Darauf achten, dass das Teflonband keine Falten bildet! Dies hätte ein
schlechtes Schweißergebnis zur Folge!
Soll der Schweißdraht ebenfalls getauscht werden, wie folgt weiter
vorgehen:
• Vorsichtig beide Messingbolzen durchdrücken
• Montageschrauben öffnen und Schweißdraht heraus ziehen
• Neuen Schweißdraht leicht anbiegen und einführen
• Die Montage erfolgt sinngemäß in umgekehrter Reihenfolge
ACHTUNG - das untere Führungsblech (befestigt mit 2 Senkschrauben)
darf nicht demontiert werden, da ansonsten die Schweißbalkenfüh-
rung neu eingestellt werden muß!
10
5.6. Türdichtung
Die Türdichtung dichtet die Vakuumkammer luftdicht ab. Sollte die
Dichtlippe verschlissen (gerissen, verhärtet) sein, verschließt die
Kammer nicht mehr und es kann kein ausreichendes Vakuum auf-
gebaut werden - wie folgt vorgehen:
• Prüfen ob die Dichtung weich und flexibel ist. Durch UV-Ein-
strahlung oder sehr tiefe Temperaturen kann das Silikon erhär-
ten. In diesem Fall ist die Dichtung zu tauschen.
Sollte die Dichtung weich und flexibel sein wie folgt vorgehen um
den Fehler weiter einzugrenzen:
• In einem Programm die Vakuumzeit auf 30s, Begasungszeit
und Abkühlzeit auf 9,9s sowie Schweißzeit auf 0,0 stellen
• Einen Vakuumvorgang auslösen
• Während des Vakuumvorgangs Sichtkontrolle um die Tür-
durchführen und versuchen die Undichtheit zu orten (man hört
ein Zischen) - ggfs. mittels Stift undichte Stellen markieren
• Die Oberflächen der Dichtlippe an der undichten Stelle über-
prüfen. Falls die Oberfläche Risse oder andere Beschädigun-
gen aufweist, ist auch die Dichtung zu tauschen.
Die Türdichtung ist ein Verbrauchsgegenstand und in Meterware als
Ersatzteil erhältlich. Bei der Montage beachten, daß die Lippe nach
außen zeigen muß - siehe Montagerichtung der alten Dichtung.
Sollte das Gerät in kalter Umgebung <5°C verwendet werden, ist die
Dichtung zu steif um die Kammer korrekt abzudichten. Die Tür hän-
disch fest zum Gerät drücken, kann Abhilfe schaffen. Wir weisen je-
doch darauf hin, dass bei Temperaturen <5°C das Gerät außerhalb
seiner Spezifikation betrieben wird.

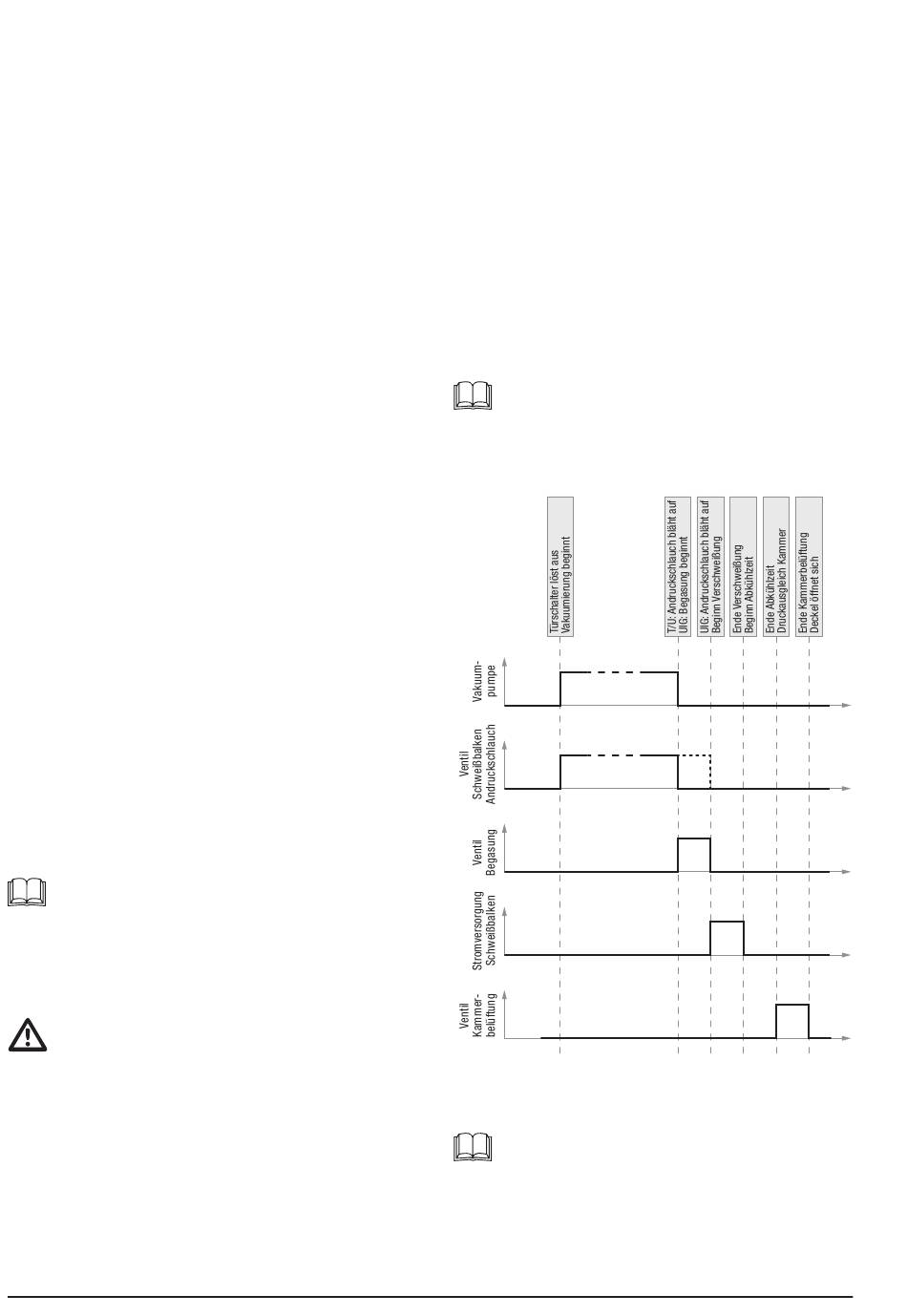

5.7. Timing Diagramm
5.8. Drucksensor rekalibrieren
Der in der Elektronik integrierte Drucksensor kann wie folgt rekalib-
riert werden:
Die Rekalibrierung sollte nur bei einem Umgebungsluftdruck von
1.000mbar durchgeführt werden. Eine Rekalibrierung bei einem ande-
ren Umgebungsluftdruck führt zu falschen Vakuumanzeigen!
• Hauptschalter einschalten
• Im Status "Standby"/"Betriebsbereit" gleichzeitig die Tasten
P o und P x drücken und solange halten bis "Beep" ertönt (dau-
ert ca. 12-15s).
• Tasten loslassen, der Drucksensor wurde auf 1.000mbar Um-
gebungsluftdruck rekalibiriert.
