3. Vorbereitende Tätigkeiten
Vor der Inbetriebnahme müssen abschließende Kontrollen durch
den Bediener durchgeführt werden:
ACHTUNG - das Gerät darf nicht in Betrieb genommen werden, solange
die Hydraulikpumpen nicht mit Öl befüllt wurde! Ein Maschinenscha-
den könnte die Folge sein!
3.1. Wahl des Aufstellungsortes
• Der Aufstellungsort muss über eine feste und ebene Oberflä-
che verfügen.
• Der Boden sollte rutschfest sein, um die Gefahr für das Bedi-
enpersonal zu minimieren.
• Das Gerät darf nicht in explosionsgefährdeten Bereichen auf-
gestellt werden.
Beachten Sie weiters die Aufstellungshinweise unter 1.1.

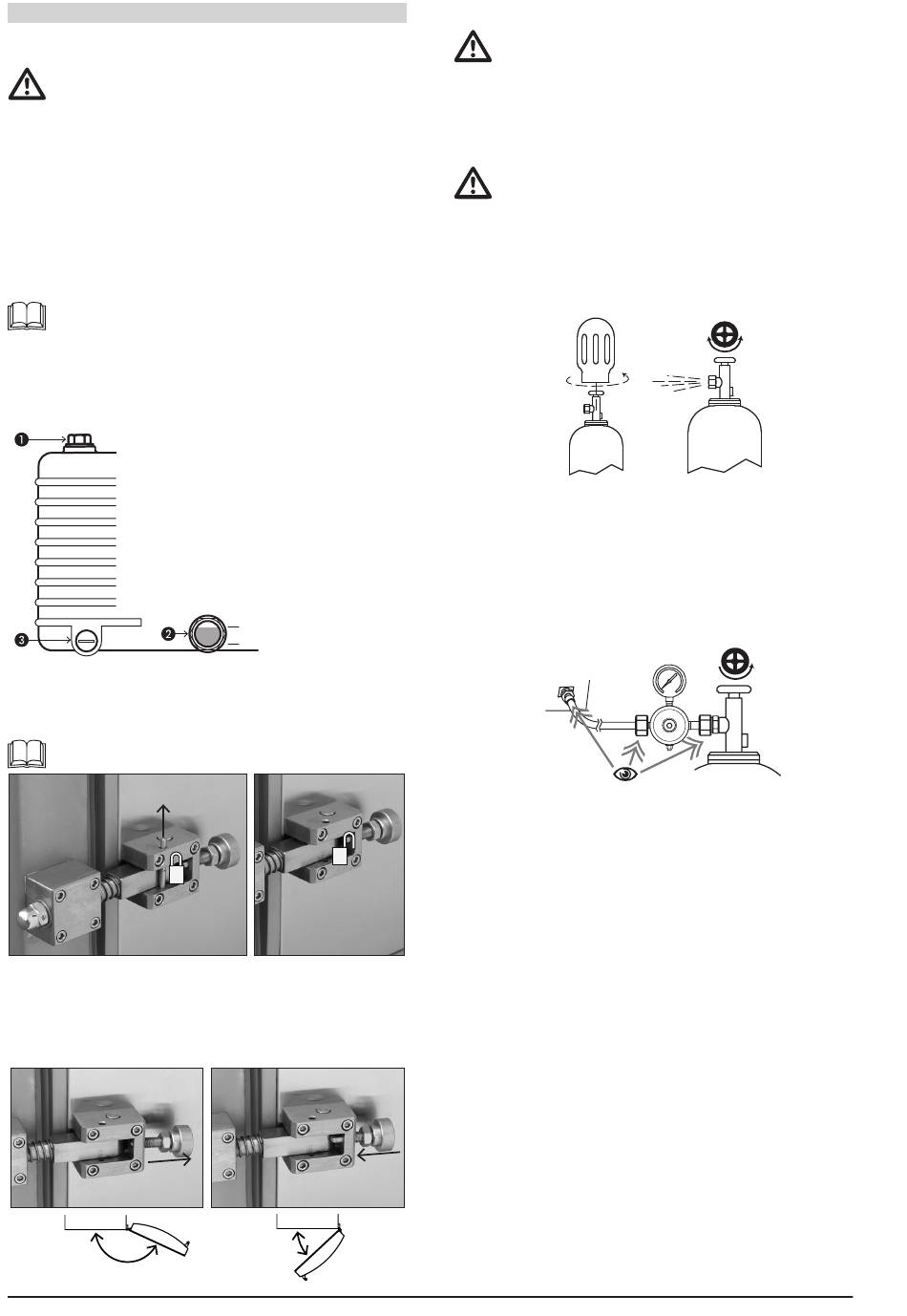

3.2. Ölstand kontrollieren
Je nach Vertriebskanal bzw. Transportart ist das Gerät mit Hydrauliköl
vorbefüllt oder das Hydrauliköl liegt dem Gerät bei. Prüfen Sie jeden-
falls vor Inbetriebnahme den Hydraulikölstand beider Vakuumpumpen.
• Öffnen Sie die Schrauben an der Geräterückwand und nehmen
Sie diese ab.
• Kontrollieren Sie den Hydraulikölstand beider Vakuumpumpen
- ggf. auffüllen.
Zum Auffüllen Öleinfüllstutzen ❶ der Vakuum-
pumpe öffnen und passendes Hydrauliköl ein-
füllen (ISO VG32 bzw. ISO VG68 je nach Ein-
satztemperatur - siehe 2.1.).
Der Füllstand ist korrekt sobald das Schauglas
❷ zu 3/4 mit Hydrauliköl gefüllt ist (siehe auch
MAX Markierung neben dem Schauglas).
Zu viel eingefülltes Öl muss über die Ablassöff-
nung ❸ abgelassen werden.
Zweite Pumpe analog prüfen/auffüllen.
Tätigkeiten für Ölwechsel siehe 5.4.
3.3. Transportsicherung Vakuumtür entfernen
Vor Verwendung müssen die Transportsicherungssplinte der Tür-
scharniere entfernt werden.
Vor Transport und bei längerer Nichtverwendung sind die Sicherungs-
splinte wieder einzusetzen.
3.4. Maximalen Türöffnungswinkel einstellen
Über eine Kordelschraube an beiden Scharnieren kann der maxima-
le Tür Öffnungswinkel eingestellt werden.
• Öffnungswinkel nach Bedarf an beiden Scharnieren einstellen
• Einstellung mittels Kontermutter fixieren
4
MAX
MIN
3.5. Inert-Gasflasche anschließen
Gas-Stahlflaschen stehen unter sehr hohem Druck und können im Ex-
tremfall bersten und explodieren. Stellen Sie daher sicher, dass Sie
mit diesen Flaschen sorgsam umgehen. Dazu gehören unter anderem:
nicht werfen, nicht erhitzen sowie gegen Umfallen sichern!
Lesen Sie weiters die einschlägigen Sicherheitsvorschriften betreffend
Umgang mit Gas-Stahlflaschen (erhältlich bei Ihrem Gaslieferanten).
• Passende Gasflasche inkl. Druckminderer und Anschluß-
schlauch bereitstellen
ACHTUNG - Es dürfen keine korrosiven, stark Sauerstoff haltigen
(>25%), brennbare, leicht entzündbare oder explosive Gase verwendet
werden!
• Gasflasche aufstellen und gegen Umfallen sichern
• Gerätehauptschalter auf Stellung AUS
• Gasflaschen Ventilkappe abdrehen und sich so hinter die Gas-
flasche stellen, daß die Ventilöffnung von Ihnen weg gerichtet
ist. Das Flaschenventil kurz öffnen um evtl. Verschmutzungen
auszublasen.
• Passenden Druckminderer an der Gasflasche montieren.
Ausgangsdruck: 0,5-2,0 bar
Ggf. Durchflußanzeiger zur Kontrolle montieren
• Passenden Gasschlauch am Druckminderer montieren und er-
neut ausblasen
• Gasschlauch an 8mm Geräte-Schlauchtülle anschließen und
mittels Schelle luftdicht verschließen
• Gasflaschenventil langsam öffnen und sicherstellen, daß der
Ausgangsdruck lt. Manometer ≤ 2,0 bar ist.
• Verschlüsse auf Dichtheit kontrollieren
• Bedienung siehe 4.
Gerät wie folgt einstellen:
- Vakuumierzeit: 0s
- Begasungszeit: 5s
- Schweißzeit: 0,0s
- Abkühlzeit: 2,0s
Vakuumierung ohne Paket durchführen. Dadurch wird die
Restluft aus den Geräteleitungen entfernt und durch das Gas
ersetzt.
• Sofern in Folge kein Packvorgang stattfindet, Gasflaschenven-
til schließen.
DE
